Боковой ответвление трубопроводы — HITACHI ZX200-3-HCMC

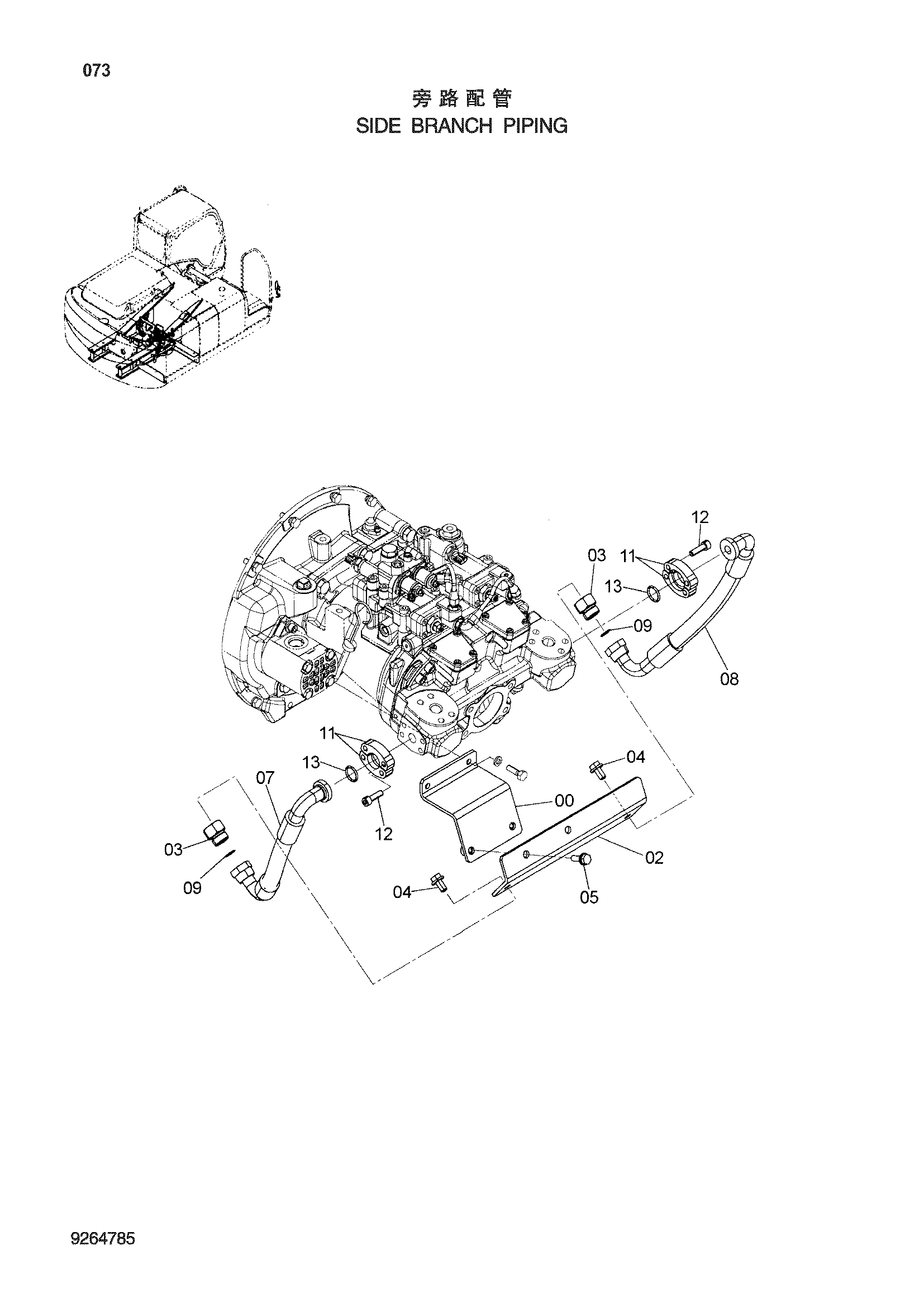

Заводская схема «Боковой ответвление трубопроводы» для HITACHI ZX200-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8105162 замена: 8112496 | Кронштейн | 1 |
| 00 | 8112496 | Кронштейн | 1 |
| 02 | 3108110 | Кронштейн | 1 |
| 03 | 4204882 | Пробка | 2 |
| 04 | J271225 | Болт с шайбой | 2 |
| 05 | J271035 | Болт с шайбой | 2 |
| 07 | 4655323 | Шланг | 1 |
| 08 | 4655324 | Шланг | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 2 |
| 11 | 4506459 | Разъёмный фланец | 4 |
| 12 | J781035 | Болт с внутренним шестигранником | 8 |
| 13 | 971489 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
