UNDER COVER(K) — HITACHI ZX200-3-HCMC

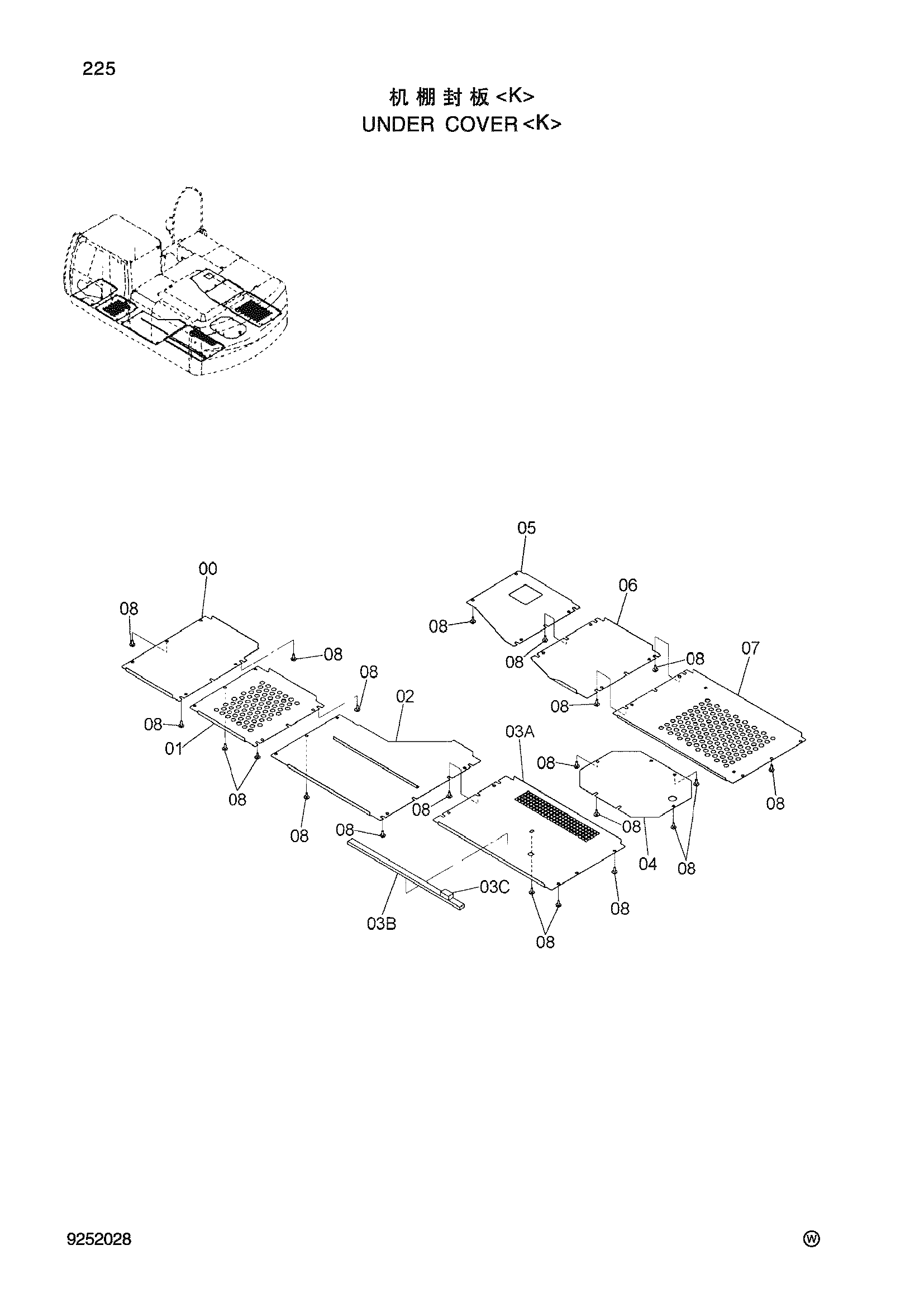

Заводская схема «UNDER COVER(K)» для HITACHI ZX200-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8098921 | Крышка | 1 |
| 01 | 8098922 | Крышка | 1 |
| 02 | 8098923 | Крышка | 1 |
| 05 | 8101124 | Крышка | 1 |
| 06 | 8101123 | Крышка | 1 |
| 07 | 8101122 | Крышка | 1 |
| 08 | 8098925 | Крышка | 1 |
| 11 | 8098927 | Крышка | 1 |
| 12 | 8104667 | Крышка | 1 |
| 12A | 8101121 | Крышка | 1 |
| 12B | 4630455 | Резиновая прокладка | 1 |
| 12C | 4417881 | Резиновая прокладка | 1 |
| 13 | 8101212 | Крышка | 1 |
| 14 | 8101213 | Крышка | 1 |
| 15 | 8101119 | Кронштейн | 1 |
| 16 | 8101125 | Крышка | 1 |
| 17 | 8101120 | Крышка | 1 |
| 20 | 8098934 | Крышка | 1 |
| 22 | 8103765 | Крышка | 1 |
| 24 | 4360250 | Крышка | 1 |
| 25 | J271030 | Болт с шайбой | 4 |
| 27 | J281040 | Болт с шайбой | 67 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
