COVER ( 6 ) — HITACHI ZX200-3-HCMC

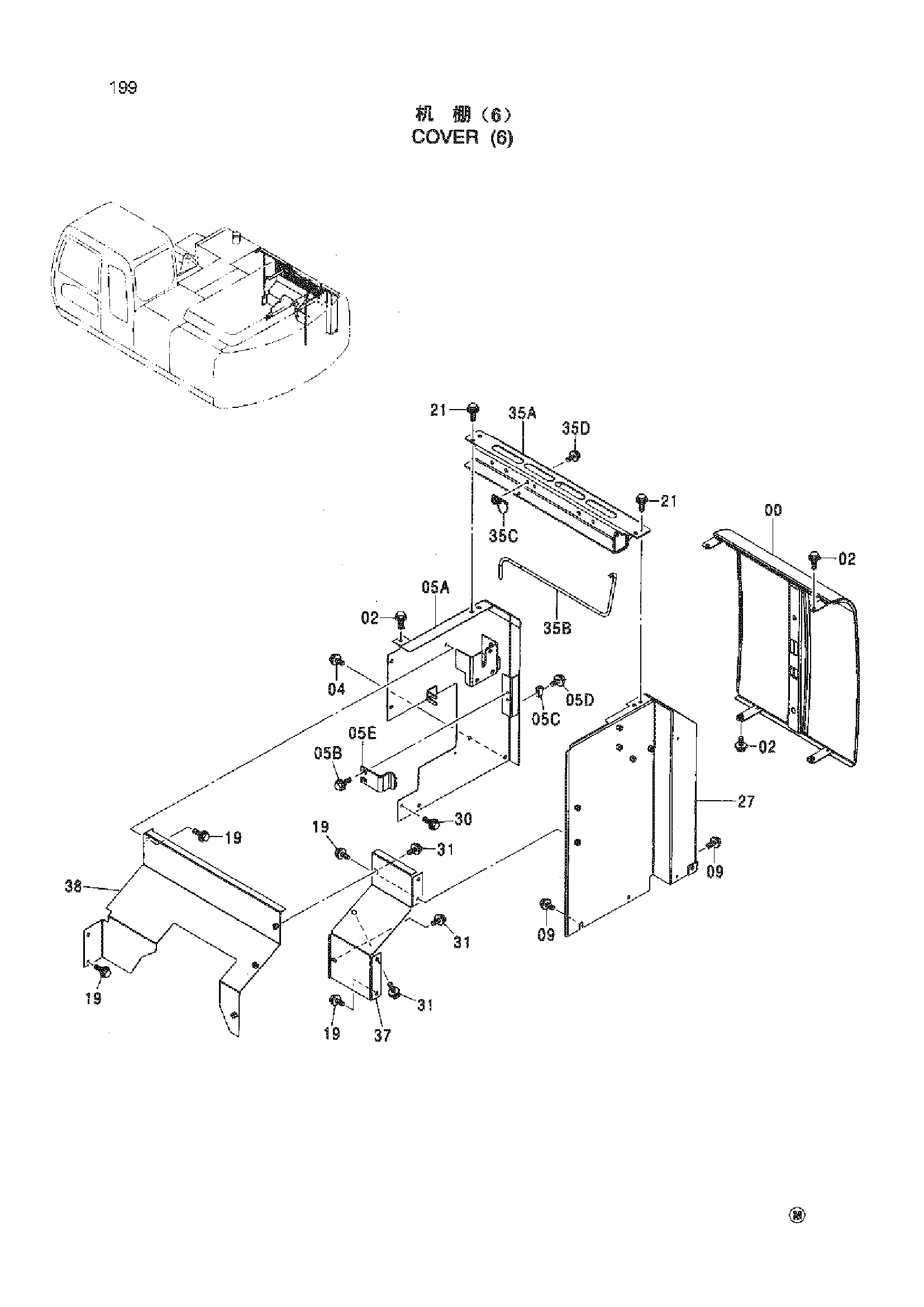

Заводская схема «COVER ( 6 )» для HITACHI ZX200-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017822 | Крышка | 1 |
| 02 | J031030 | Болт с шайбой | 5 |
| 04 | J021030 | Болт с шайбой | 1 |
| 05A-E | 9181219 | Крышка в сборе | 1 |
| 05A | 6018048 | Крышка | 1 |
| 05B | J031030 | Болт с шайбой | 2 |
| 05C | 4424157 | Ограничитель | 1 |
| 05D | J020635 | Болт с шайбой | 1 |
| 05E | 4431357 | Ограничитель | 1 |
| 09 | J021030 | Болт с шайбой | 3 |
| 19 | J021030 | Болт с шайбой | 8 |
| 21 | J021030 | Болт с шайбой | 4 |
| 27 | 7036206 | Крышка | 1 |
| 30 | J031035 | Болт с шайбой | 1 |
| 31 | J031030 | Болт с шайбой | 3 |
| 35A-D | 9195498 | Крышка в сборе | 1 |
| 35A | 8077768 | Крышка | 1 |
| 35B | 3087440 | Штанга торсион | 1 |
| 35C | 9754651 | Кронштейн | 1 |
| 35D | J021030 | Болт с шайбой | 2 |
| 37 | 3090106 | Крышка | 1 |
| 38 | 7039890 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
