Крышка (6) — HITACHI ZX200-3-HCMC

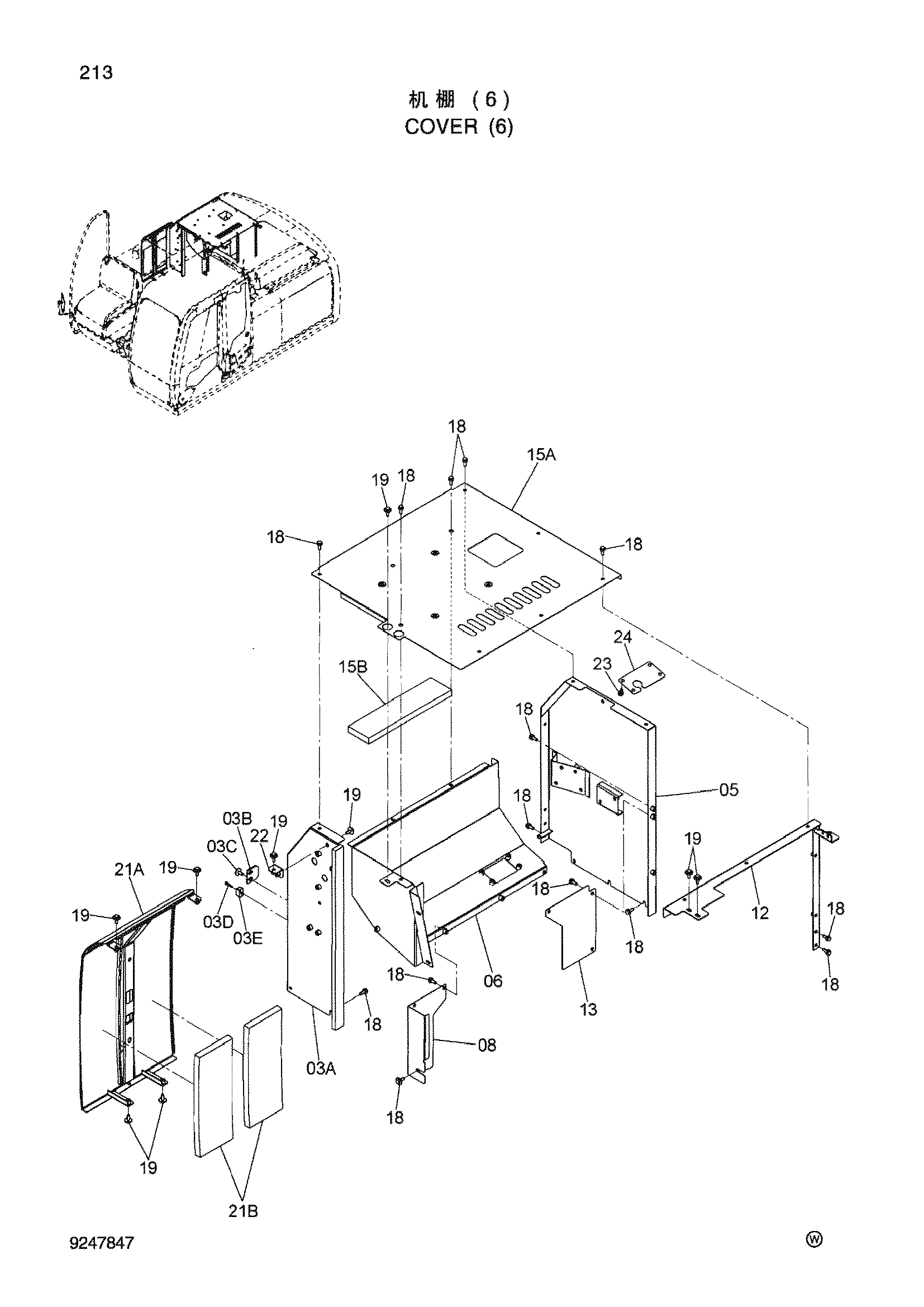

Заводская схема «Крышка (6)» для HITACHI ZX200-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 9252364 | Крышка | 1 |
| 03 | 9286005 | Крышка | 1 |
| 03A | 8111936 | Крышка | 1 |
| 03B | 4638905 | Ограничитель | 1 |
| 03C | J281030 | Болт с шайбой | 2 |
| 03D | J260635 | Болт с шайбой | 2 |
| 03E | 4652573 | Ограничитель | 1 |
| 05 | 7048871 | Крышка | 1 |
| 06 | 7048258 | Крышка | 1 |
| 08 | 4631254 | Крышка | 1 |
| 12 | 7047823 | Опора | 1 |
| 13 | 4631253 | Крышка | 1 |
| 15 | 8098931 | Крышка | 1 |
| 15A | 7048259 | Крышка | 1 |
| 15B | 4652169 | Резиновая прокладка | 1 |
| 18 | J271030 | Болт с шайбой | 25 |
| 19 | J281030 | Болт с шайбой | 10 |
| 21 | 8102285 | Крышка | 1 |
| 21A | 7048707 | Крышка | 1 |
| 21B | 4650193 | Резиновая прокладка | 1 |
| 22 | 9765330 | Кронштейн | 1 |
| 23 | J271025 | Болт с шайбой | 4 |
| 24 | 4655899 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
