PILOT PIPING ( J ) — HITACHI ZX200-3-HCMC

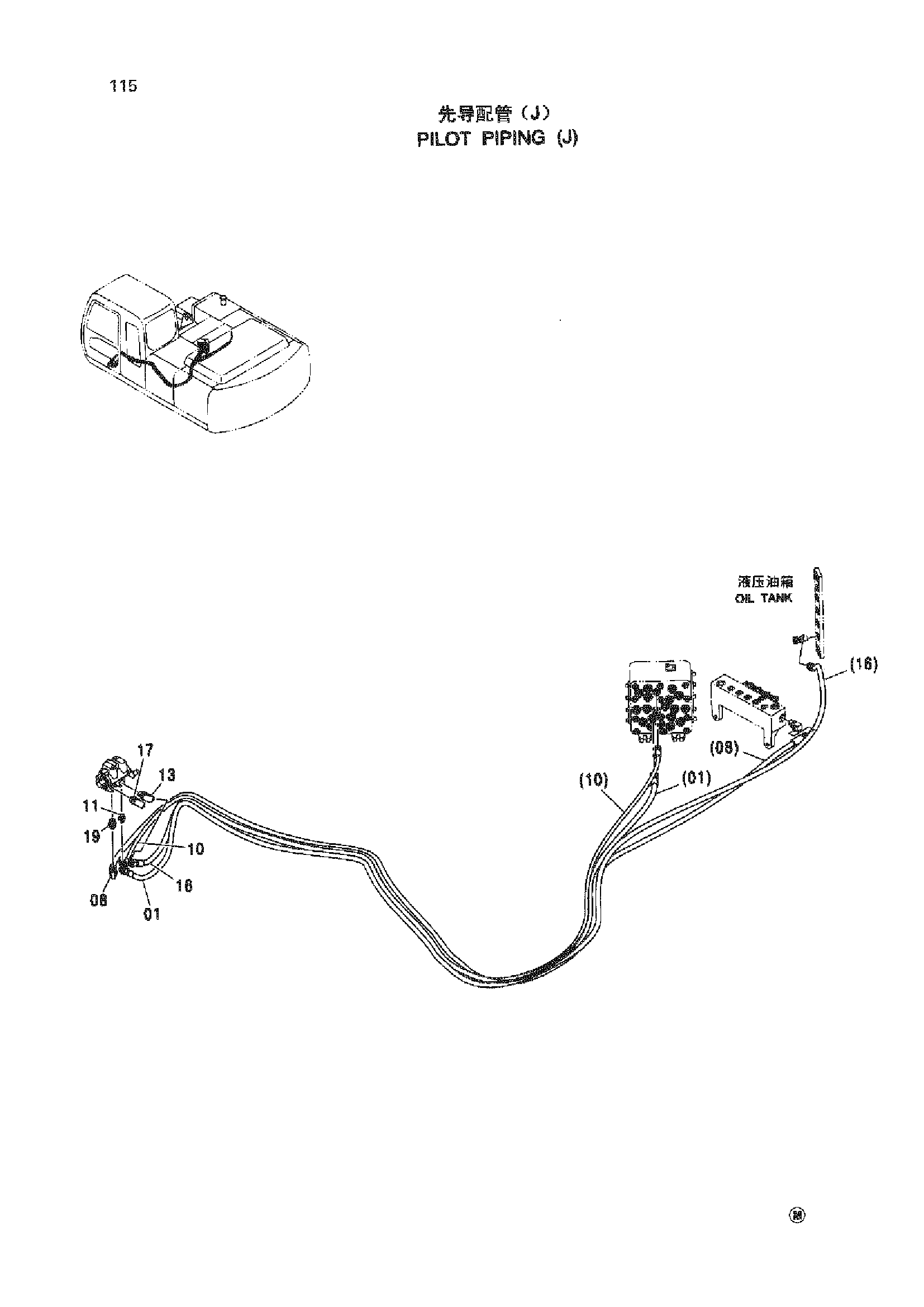

Заводская схема «PILOT PIPING ( J )» для HITACHI ZX200-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4451748 | HOSE;PLASTIC (PI ) | 1 |
| 08 | 4423270 | Пластиковый шланг (PF) | 1 |
| 10 | 4423569 | Пластиковый шланг (PH) | 1 |
| 11 | A852122 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4437175 | Пластиковый шланг (DP) | 1 |
| 17 | A852333 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852133 | Адаптер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
