Обратные трубопроводы(2) — HITACHI ZX200-3-HCMC

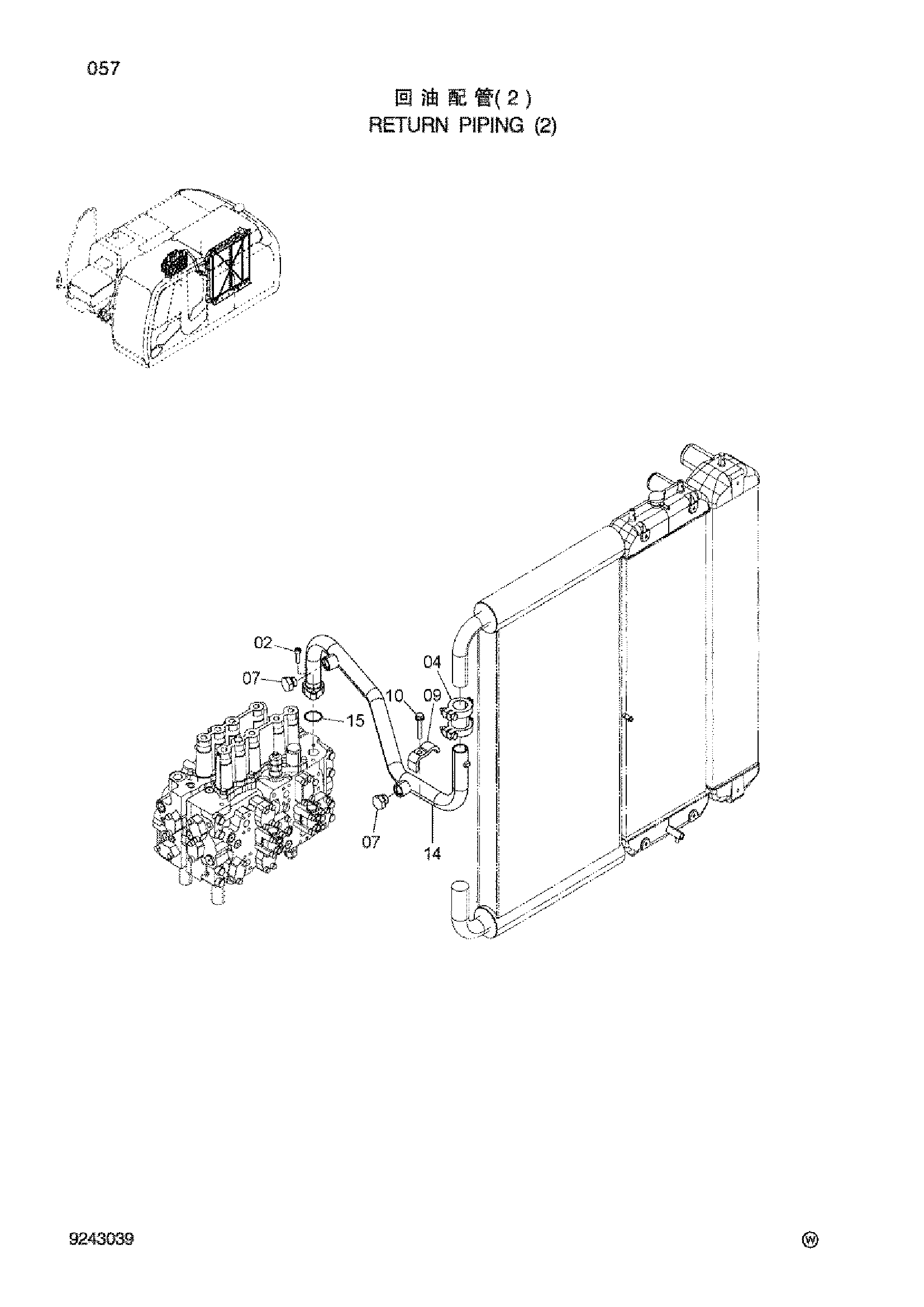

Заводская схема «Обратные трубопроводы(2)» для HITACHI ZX200-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	J781035	Болт с внутренним шестигранником	2
04	4069801	Муфта	1
04A	4196259	Уплотнение кольцо	2
07	A885006	Пробка	2
07A	4506424	Уплотнительное кольцо	1
09	4053698	Хомут трубки	1
10	J271270	Болт с шайбой	1
14	8101916	Обратная трубка	1
15	A811045	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
