Удлинитель рукоять — HITACHI ZX200-3-HCMC

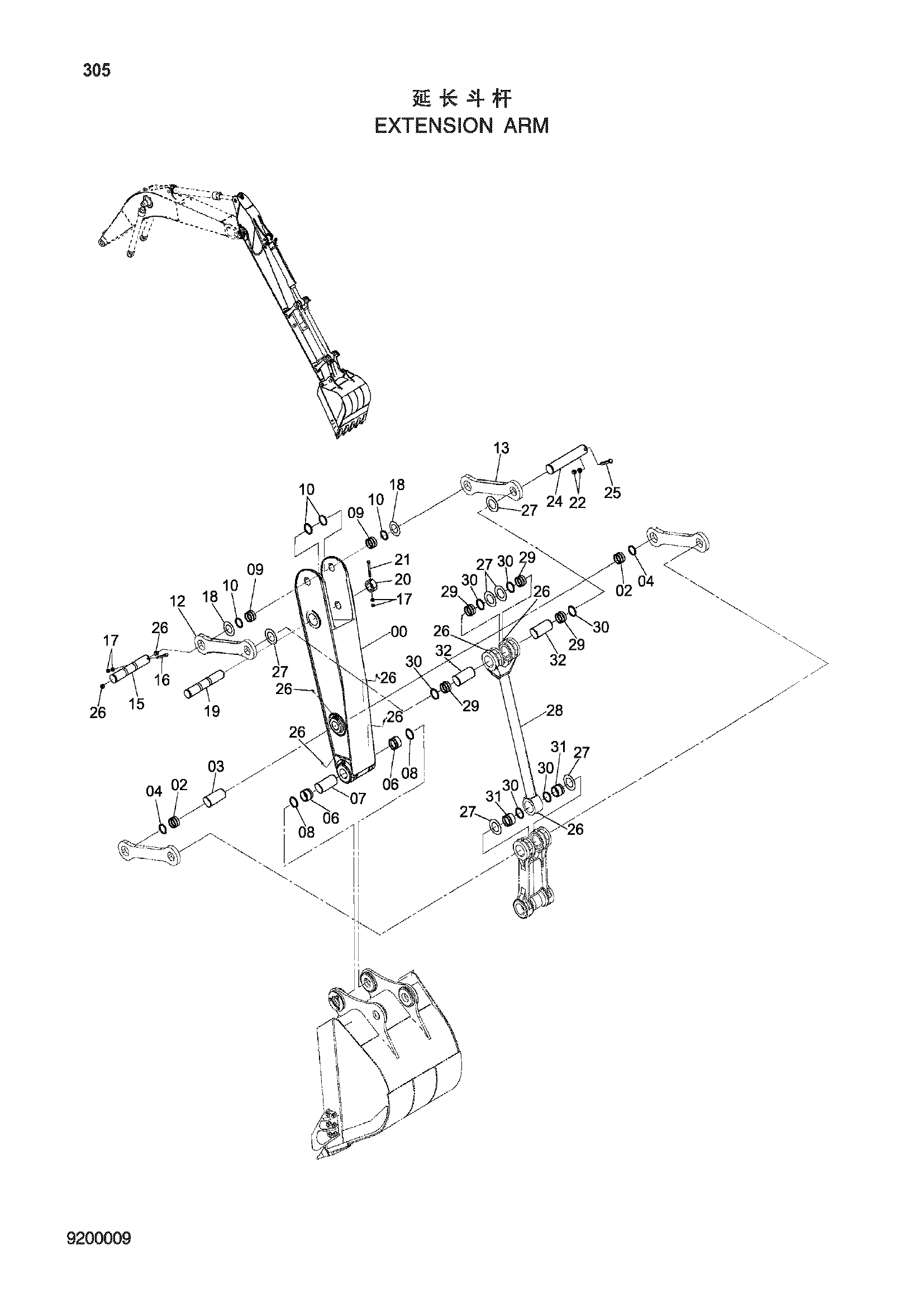

Заводская схема «Удлинитель рукоять» для HITACHI ZX200-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019371 | EXT. рукоять | 1 |
| 02 | 4409122 | Втулка | 2 |
| 03 | 4363007 | Проставка | 1 |
| 04 | 4084578 | Пылезащитное уплотнение | 2 |
| 06 | 4409178 | Втулка | 2 |
| 07 | 4301159 | Проставка | 1 |
| 08 | 4067902 | Пылезащитное уплотнение | 2 |
| 09 | 4352400 | Втулка | 2 |
| 10 | 4084578 | Пылезащитное уплотнение | 4 |
| 12 | 3084173 | Тяга | 1 |
| 13 | 8074315 | Тяга | 1 |
| 15 | 3091812 | Палец | 1 |
| 16 | 4435124 | Стопорный палец | 1 |
| 17 | J950016 | Гайка | 4 |
| 18 | 4361293 | Регулировочная шайба | 2 |
| 19 | 3088580 | Палец | 1 |
| 20 | 4435240 | Ограничитель | 1 |
| 21 | 4435129 | Стопорный палец | 1 |
| 22 | J950020 | Гайка | 2 |
| 24 | 3091813 | Палец | 1 |
| 25 | 4435126 | Палец | 1 |
| 26 | J75481 | Пресс-маслёнка | 9 |
| 27 | 4361179 | Регулировочная шайба | 6 |
| 28 | 8082287 | Шток | 1 |
| 29 | 4352399 | Втулка | 4 |
| 30 | 4067902 | Пылезащитное уплотнение | 6 |
| 31 | 4352398 | Втулка | 2 |
| 32 | 4452680 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
