Основные гидролинии (4) — HITACHI ZX200-3-HCMC

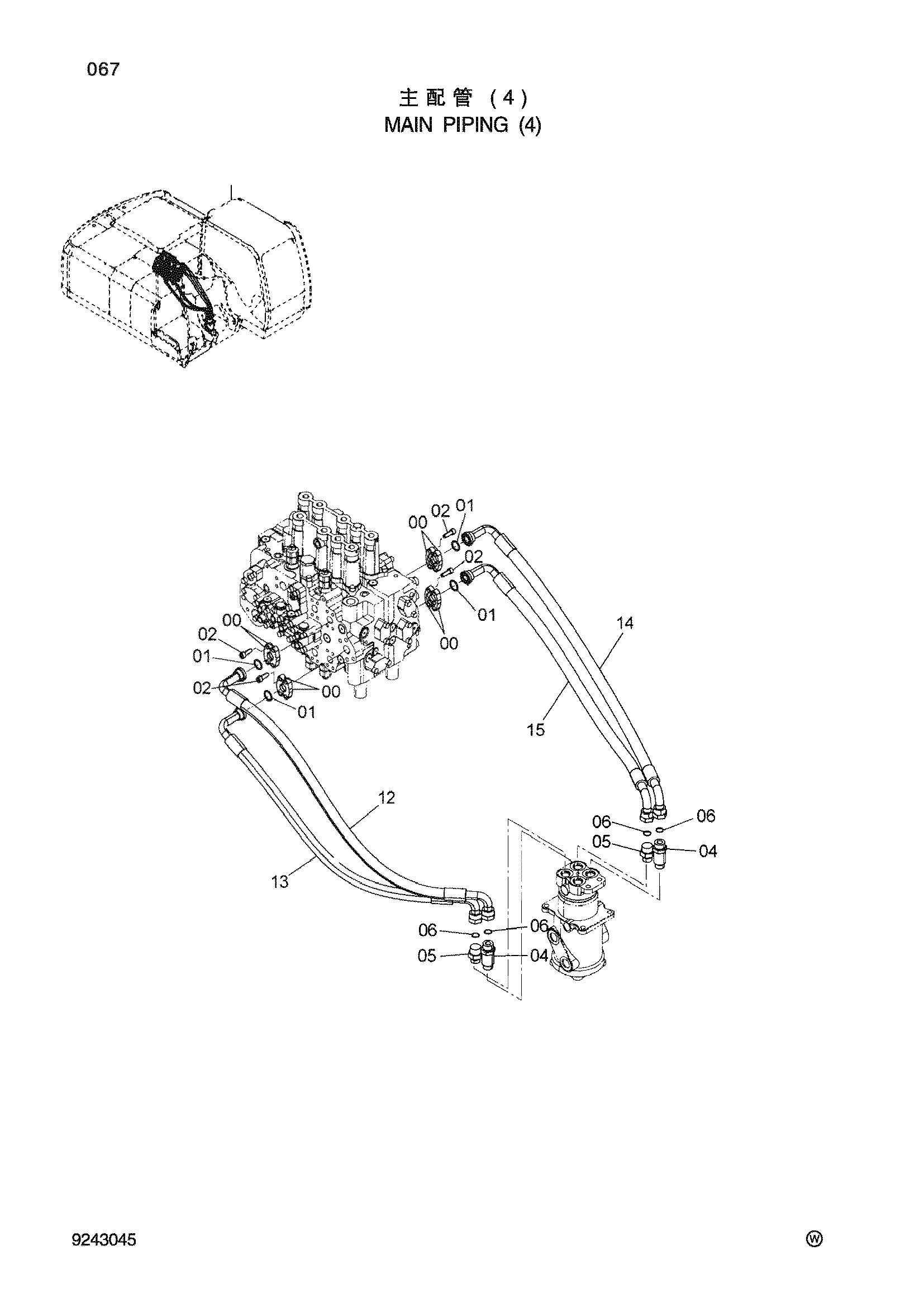

Заводская схема «Основные гидролинии (4)» для HITACHI ZX200-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 8 |
| 01 | 971489 | Уплотнительное кольцо | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 16 |
| 04 | 4189539 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A853166 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 4 |
| 12 | 9268626 | В сборе шланг | 1 |
| 12A | 4626740 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 1 |
| 13 | 9268625 | В сборе шланг | 1 |
| 13A | 4626741 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 1 |
| 14 | 9268627 | В сборе шланг | 1 |
| 14A | 4626742 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 1 |
| 15 | 9268628 | В сборе шланг | 1 |
| 15A | 4626743 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
