PILOT PIPING ( I-1 ) — HITACHI ZX200-3-HCMC

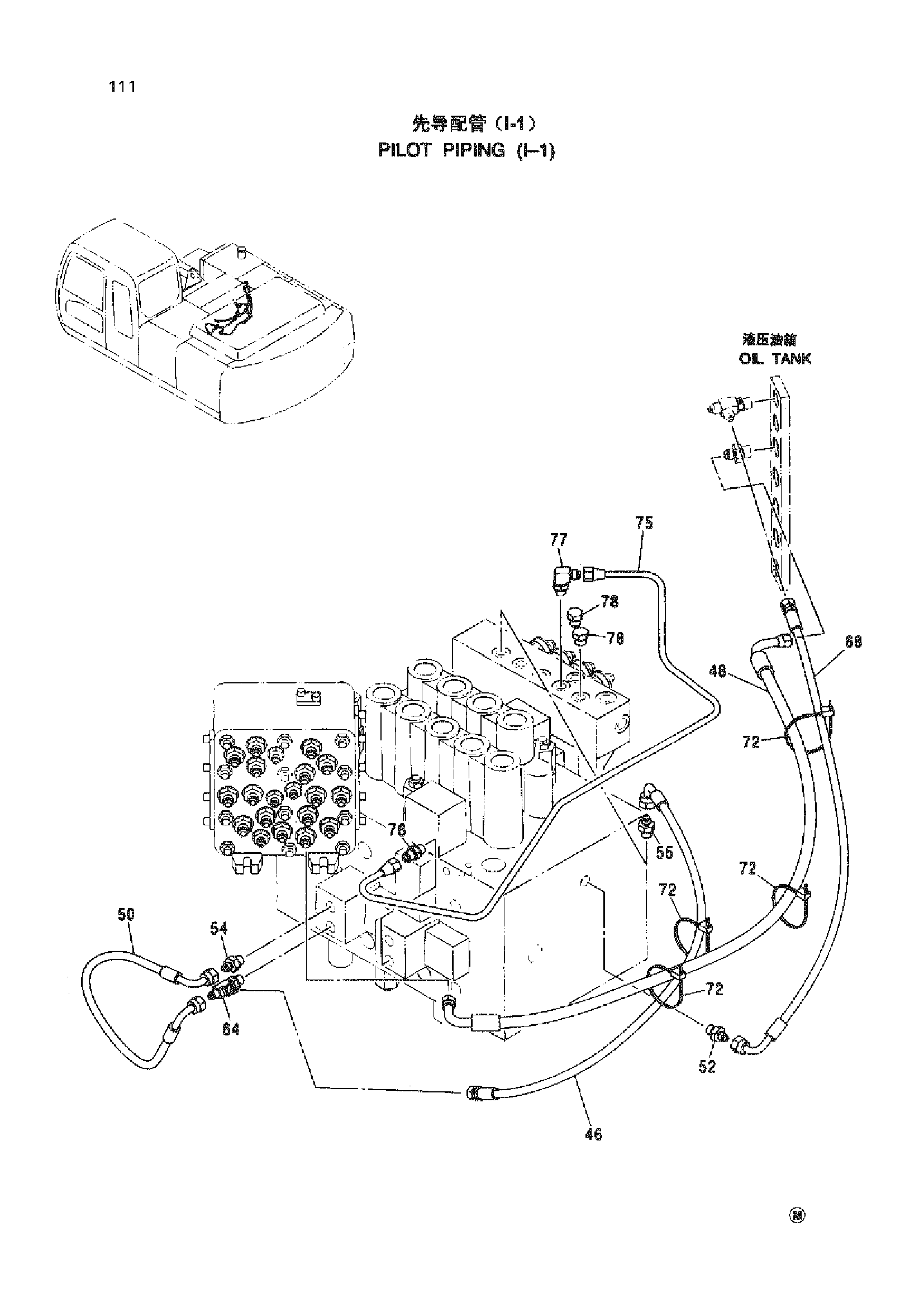

Заводская схема «PILOT PIPING ( I-1 )» для HITACHI ZX200-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 46 | 4468525 | Пластиковый шланг | 1 |
| 48 | 4427314 | Пластиковый шланг (DF) | 1 |
| 50 | 4427351 | Шланг | 1 |
| 52 | A852122 | Адаптер | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 54 | A852122 | Адаптер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | A852122 | Адаптер | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 64 | A852422 | Тройник | 1 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 68 | 4437932 | Пластиковый шланг (DJ) | 1 |
| 72 | 4055312 | Ленточный зажим | 4 |
| 75 | 3091686 | Трубка | 1 |
| 76 | 4255304 | Штуцер трубки | 1 |
| 76A | 957366 | Уплотнительное кольцо | 1 |
| 77 | 4293950 | Угловой штуцер | 1 |
| 77A | 957366 | Уплотнительное кольцо | 1 |
| 78 | A885002 | Пробка | 2 |
| 78A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
