Пилотные гидролинии(поток производительность селектор) (2) — HITACHI ZX200-3-HCMC

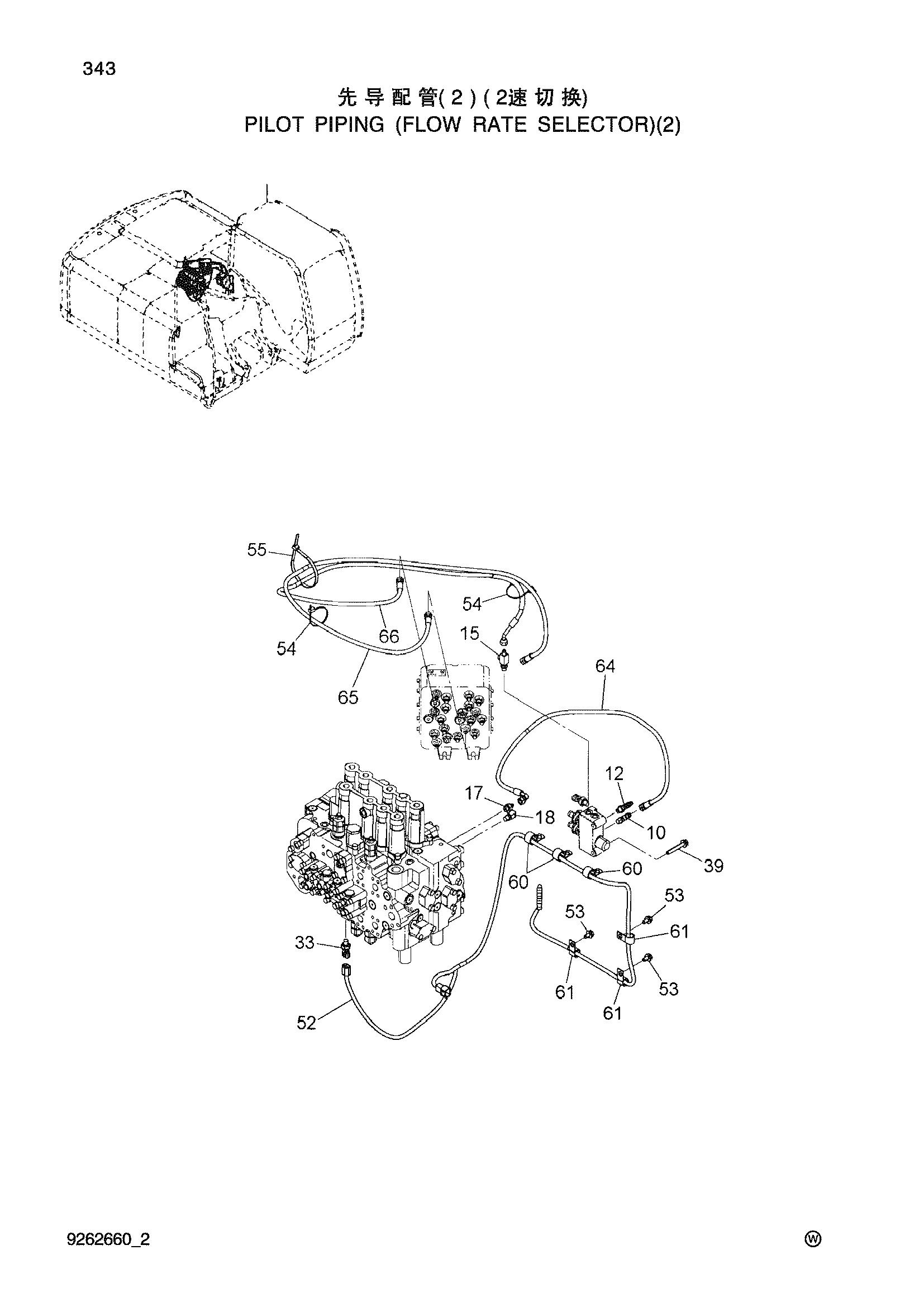

Заводская схема «Пилотные гидролинии(поток производительность селектор) (2)» для HITACHI ZX200-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852422 | Тройник | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4364784 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852122 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852322 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4436535 | Датчик давления | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 39 | J271070 | Болт с шайбой | 2 |
| 52 | 3106817 | Жгут проводов | 1 |
| 53 | J271020 | Болт с шайбой | 3 |
| 54 | 4055312 | Ленточный зажим | 2 |
| 55 | 4121859 | Ленточный зажим | 1 |
| 60 | 4190263 | Зажим | 3 |
| 61 | 4190273 | Зажим | 3 |
| 64 | 9265188 | В сборе шланг | 1 |
| 64A | 4616024 | Шланг | 1 |
| 64B | 4327293 | Защитный кожух | 1 |
| 65 | 9265185 | В сборе шланг | 1 |
| 65A | 4655739 | Шланг | 1 |
| 65B | 4327293 | Защитный кожух | 1 |
| 66 | 9265189 | В сборе шланг | 1 |
| 66A | 4655783 | Шланг | 1 |
| 66B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
