Электрооборудование (C) — HITACHI ZX200-3-HCMC

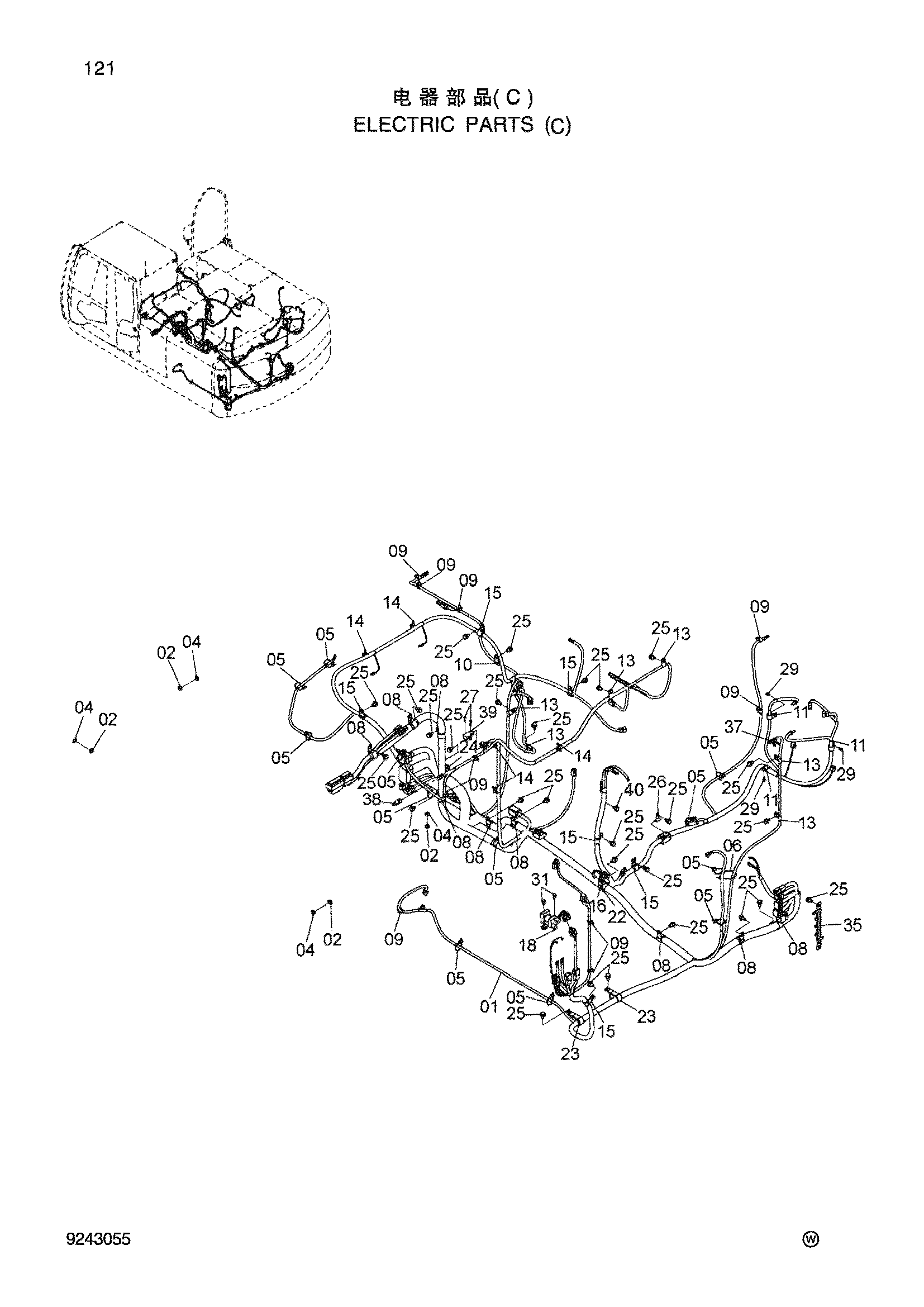

Заводская схема «Электрооборудование (C)» для HITACHI ZX200-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0005386 | Жгут проводов | 1 |
| 01A | 4423418 | Фусибле тяга (65A) | 1 |
| 01B | 4315323 | Фусибле-линк (45A) | 1 |
| 02 | J950010 | Гайка | 5 |
| 04 | A590110 | Плоская шайба | 5 |
| 05 | 4055311 | Ленточный зажим | 13 |
| 05 | 4055311 | Ленточный зажим | 12 |
| 06 | 4055312 | Ленточный зажим | 1 |
| 06 | 4055312 | Ленточный зажим | 2 |
| 08 | 4192035 | Зажим | 9 |
| 08 | 4192035 | Зажим | 2 |
| 09 | 4449250 | Зажим | 10 |
| 10 | 4190275 | Зажим | 1 |
| 11 | 4450494 | Зажим | 3 |
| 13 | 4190261 | Зажим | 6 |
| 14 | 4254600 | Зажим | 5 |
| 15 | 4190273 | Зажим | 6 |
| 16 | 4257159 | Кронштейн | 2 |
| 18 | 4452158 | Реле | 1 |
| 22 | 4190264 | Зажим | 1 |
| 22 | 4190264 | Зажим | 8 |
| 23 | 4192034 | Зажим | 2 |
| 24 | 4193848 | Зажим | 1 |
| 25 | J271020 | Болт с шайбой | 29 |
| 26 | 4418301 | Кронштейн | 1 |
| 27 | J450520 | Винт с шайбой | 2 |
| 29 | J260616 | Болт с шайбой | 3 |
| 31 | J260816 | Болт с шайбой | 2 |
| 35 | 3106886 | Кронштейн | 1 |
| 37 | 4259220 | Зажим | 1 |
| 38 | 4651943 | Датчик термостатический | 1 |
| 39 | 4651944 | Датчик давления | 1 |
| 40 | J260612 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
