Пилотные гидролинии(поток производительность селектор) (3) — HITACHI ZX200-3-HCMC

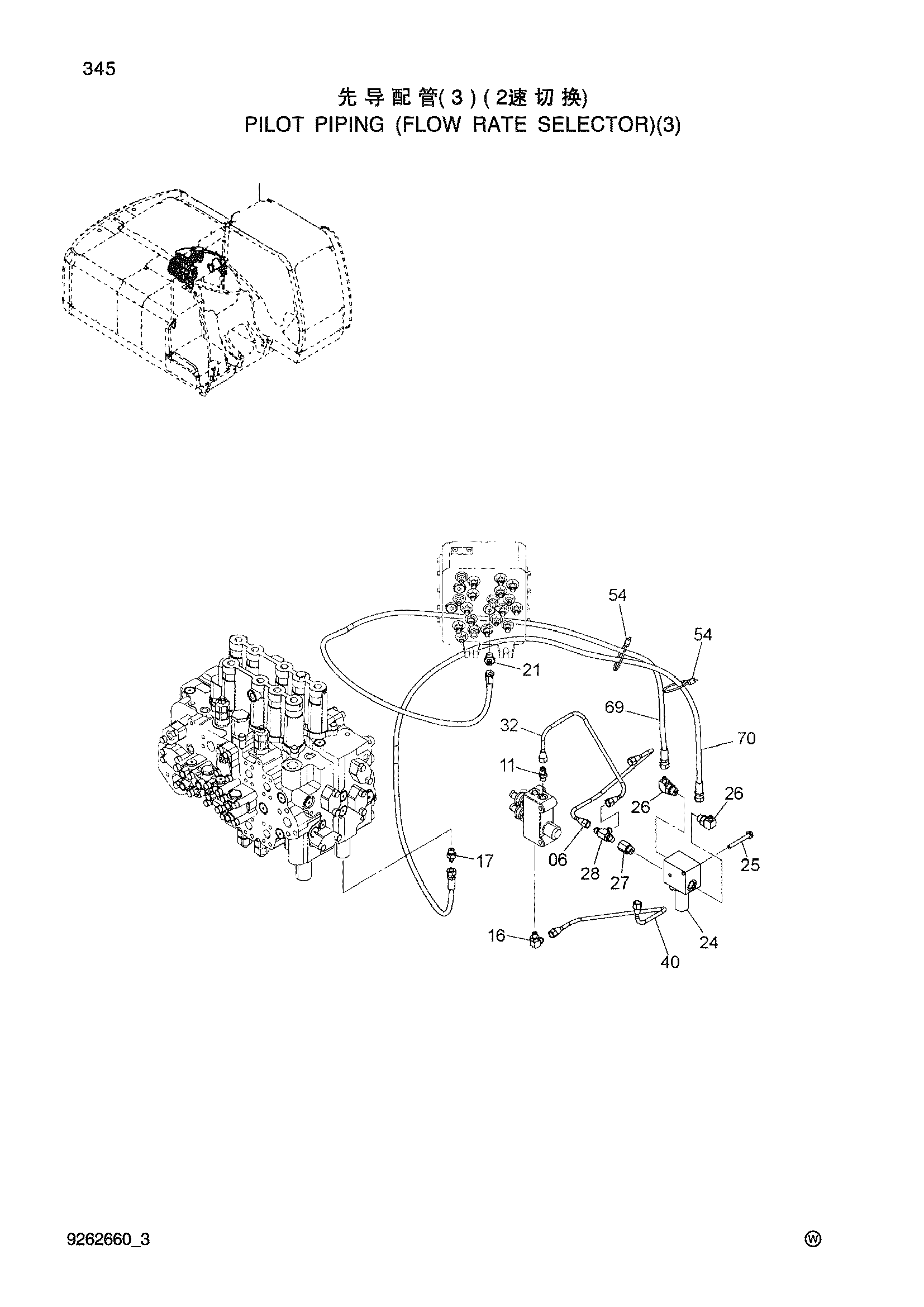

Заводская схема «Пилотные гидролинии(поток производительность селектор) (3)» для HITACHI ZX200-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 3104885 | Трубка | 1 |
| 11 | 4255304 | Штуцер трубки | 1 |
| 16 | 4293950 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852122 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852132 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4472347 | Клапан редукинг | 1 |
| 25 | J260870 | Болт с шайбой | 2 |
| 26 | A852332 | Угловой штуцер | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4263446 | Переходник S | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4344050 | Тройник | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 3104884 | Трубка | 1 |
| 40 | 3104882 | Трубка | 1 |
| 54 | 4055312 | Ленточный зажим | 2 |
| 69 | 9265186 | В сборе шланг | 1 |
| 69A | 4655740 | Шланг | 1 |
| 69B | 4327293 | Защитный кожух | 1 |
| 70 | 9265187 | В сборе шланг | 1 |
| 70A | 4655741 | Шланг | 1 |
| 70B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
