Механизм натяжения — HITACHI ZX200-3-HCMC

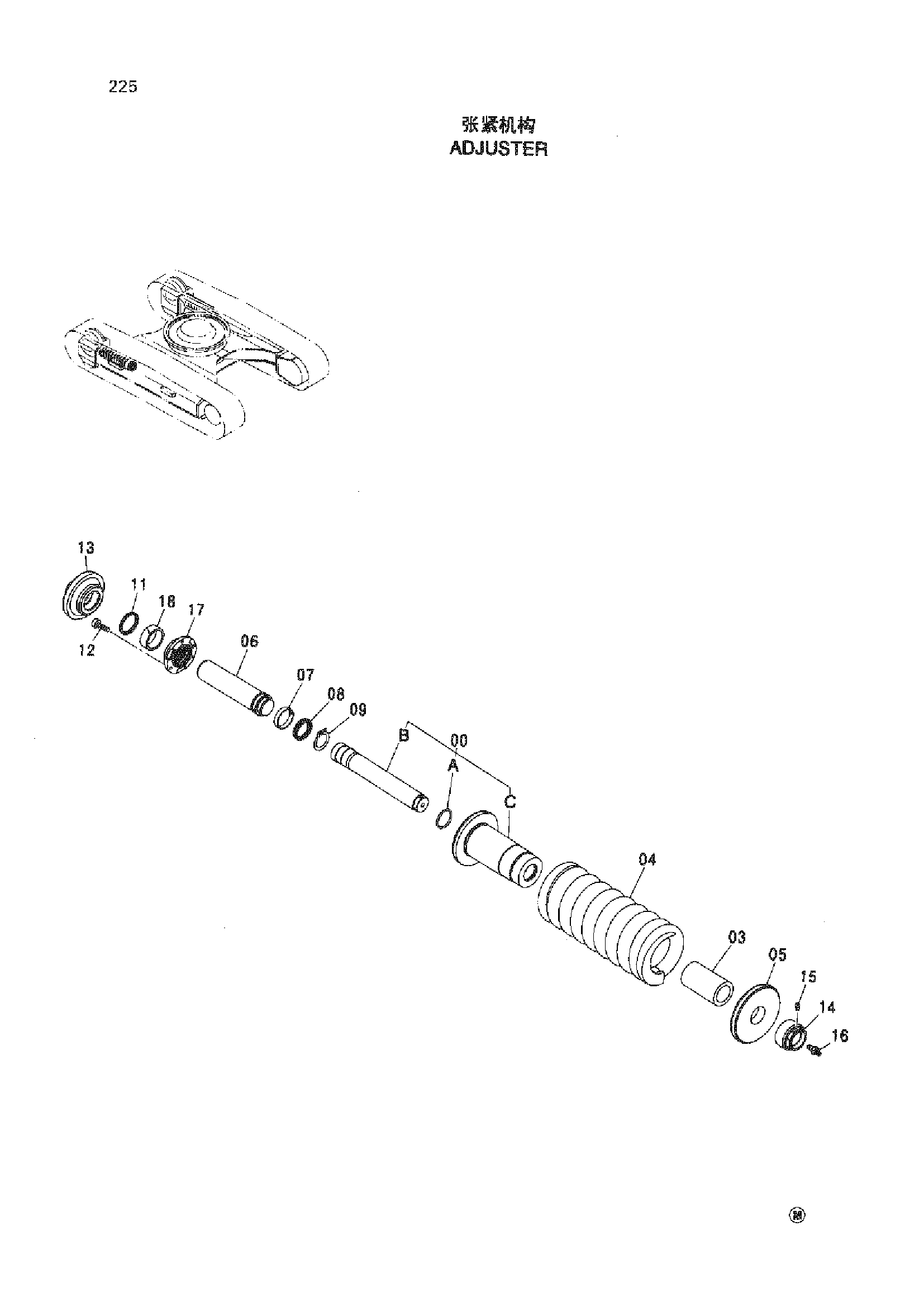

Заводская схема «Механизм натяжения» для HITACHI ZX200-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9186437 | Механизм натяжения в сборе | 2 | |
| 00 | 9186438 | Гидроцилиндр. в сборе | 1 |
| 00A | 4360345 | Уплотнительное кольцо | 1 |
| 00B | 3088025 | Шток | 1 |
| 00C | 3089490 | Гидроцилиндр | 1 |
| 03 | 4430474 | Проставка | 1 |
| 04 | 3096239 | Пружина | 1 |
| 05 | 3084581 | Шайба | 1 |
| 06 | 3088026 | Шток поршня | 1 |
| 07 | 4430469 | Износостойкое кольцо | 1 |
| 08 | 4430467 | Баккинг у-ринг | 1 |
| 09 | 991347 | Стопорное кольцо | 1 |
| 11 | 4430468 | SEA пыль | 1 |
| 12 | M341022 | Болт с внутренним шестигранником | 3 |
| 13 | 3088117 | Держатель | 1 |
| 14 | 4412710 | Гайка | 1 |
| 15 | 4248106 | Пробка | 1 |
| 16 | 4255055 | Клапан | 1 |
| 17 | 3090900 | Фланец | 1 |
| 18 | 4445998 | Износостойкое кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
