CONTROL LEVER ( FRONT & SWING ) — HITACHI ZX200-3-HCMC

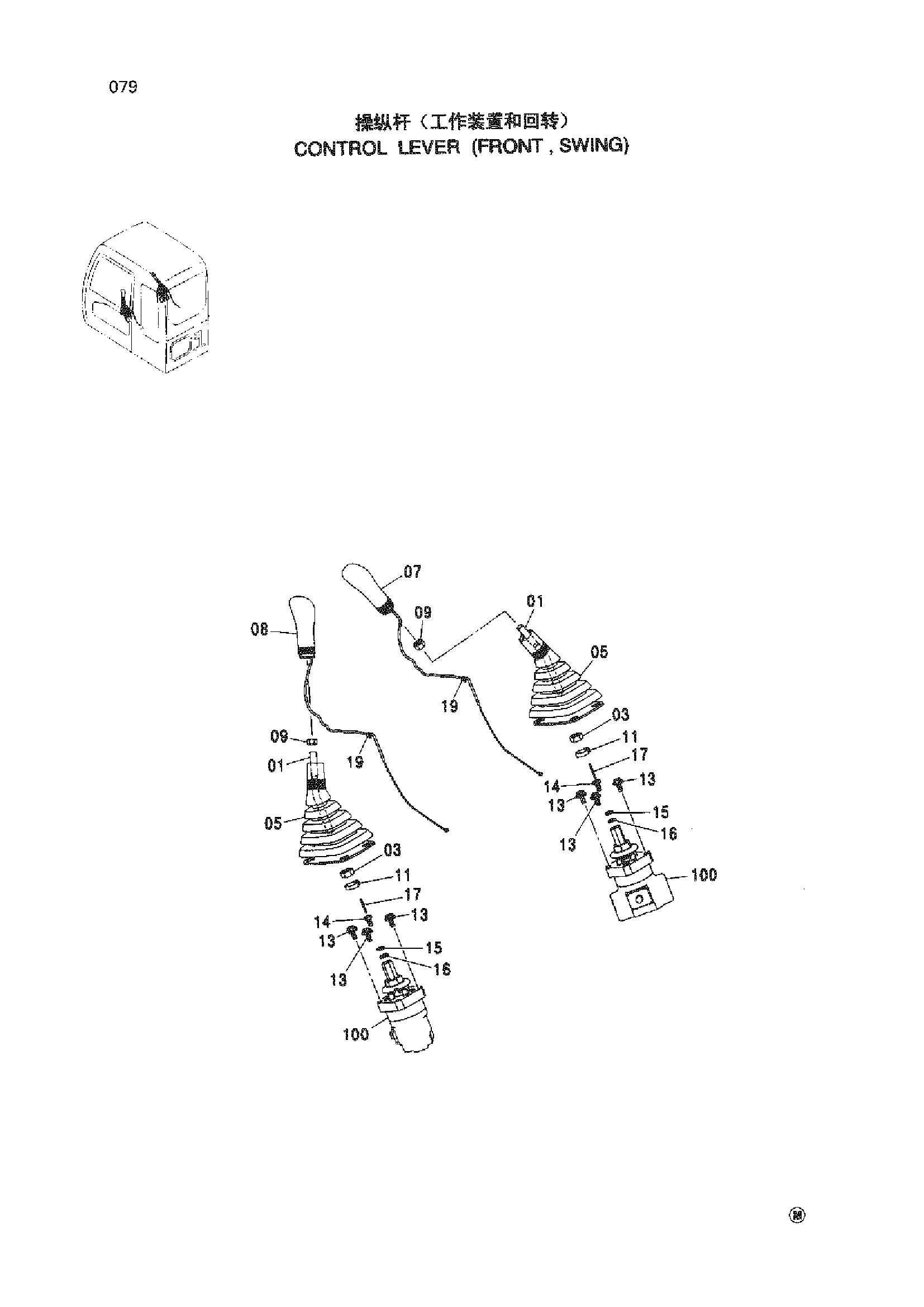

Заводская схема «CONTROL LEVER ( FRONT & SWING )» для HITACHI ZX200-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4445322 | Рычаг | 2 |
| 03 | J950014 | Гайка | 2 |
| 05 | 2045470 | Защитный чехол | 2 |
| 07 | 2045471 | Рукоятка | 1 |
| 08 | 2045472 | Рукоятка | 1 |
| 09 | J952012 | Гайка | 2 |
| 11 | 4055311 | Ленточный зажим | 2 |
| 13 | J260820 | Болт с шайбой | 6 |
| 14 | 4609956 | Болт | 2 |
| 15 | A590908 | Пружинная шайба | 2 |
| 16 | A590108 | Плоская шайба | 2 |
| 17 | 4144011 | Пружинный штифт | 2 |
| 19 | 4300351 | Ленточный зажим | 2 |
| 100 | 9234272 замена: 9239583 | Пилотный клапан | 2 |
| 100 | 9239583 | Пилотный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
