Гидролинии рабочего оборудования — HITACHI ZX200-3-HCMC

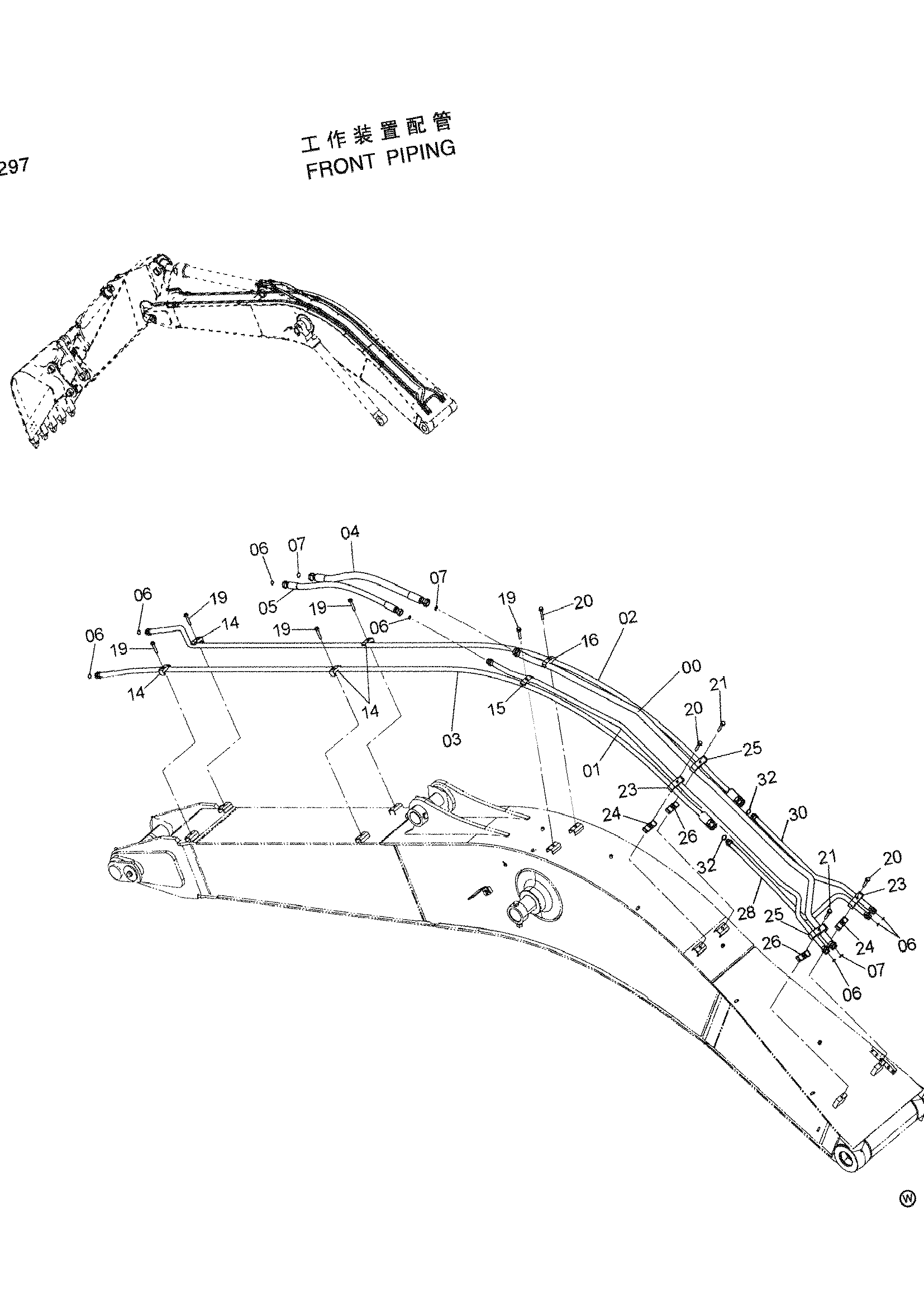

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX200-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8062625 | Трубка | 1 |
| 01 | 8062624 | Трубка | 1 |
| 02 | H800056H | Трубка | 1 |
| 03 | H800055H | Трубка | 1 |
| 04 | 4628956 | Шланг | 1 |
| 05 | 4628514 | Шланг | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 7 |
| 07 | 4187328 | Уплотнительное кольцо | 3 |
| 14 | 4190126 | Хомут трубки | 4 |
| 15 | 4189859 | Хомут трубки | 1 |
| 16 | 4153488 | Хомут трубки | 1 |
| 19 | J271265 | Болт с шайбой | 5 |
| 20 | J271275 | Болт с шайбой | 3 |
| 21 | J271280 | Болт с шайбой | 2 |
| 23 | 4285723 | Хомут трубки | 2 |
| 24 | 4285722 | Резиновая прокладка | 2 |
| 25 | 4285725 | Хомут трубки | 2 |
| 26 | 4285724 | Резиновая прокладка | 2 |
| 28 | H970002H | Трубка | 1 |
| 30 | H970001H | Трубка | 1 |
| 32 | 4187328 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
