Пилотные гидролинии (I-2) — HITACHI ZX200-3-HCMC

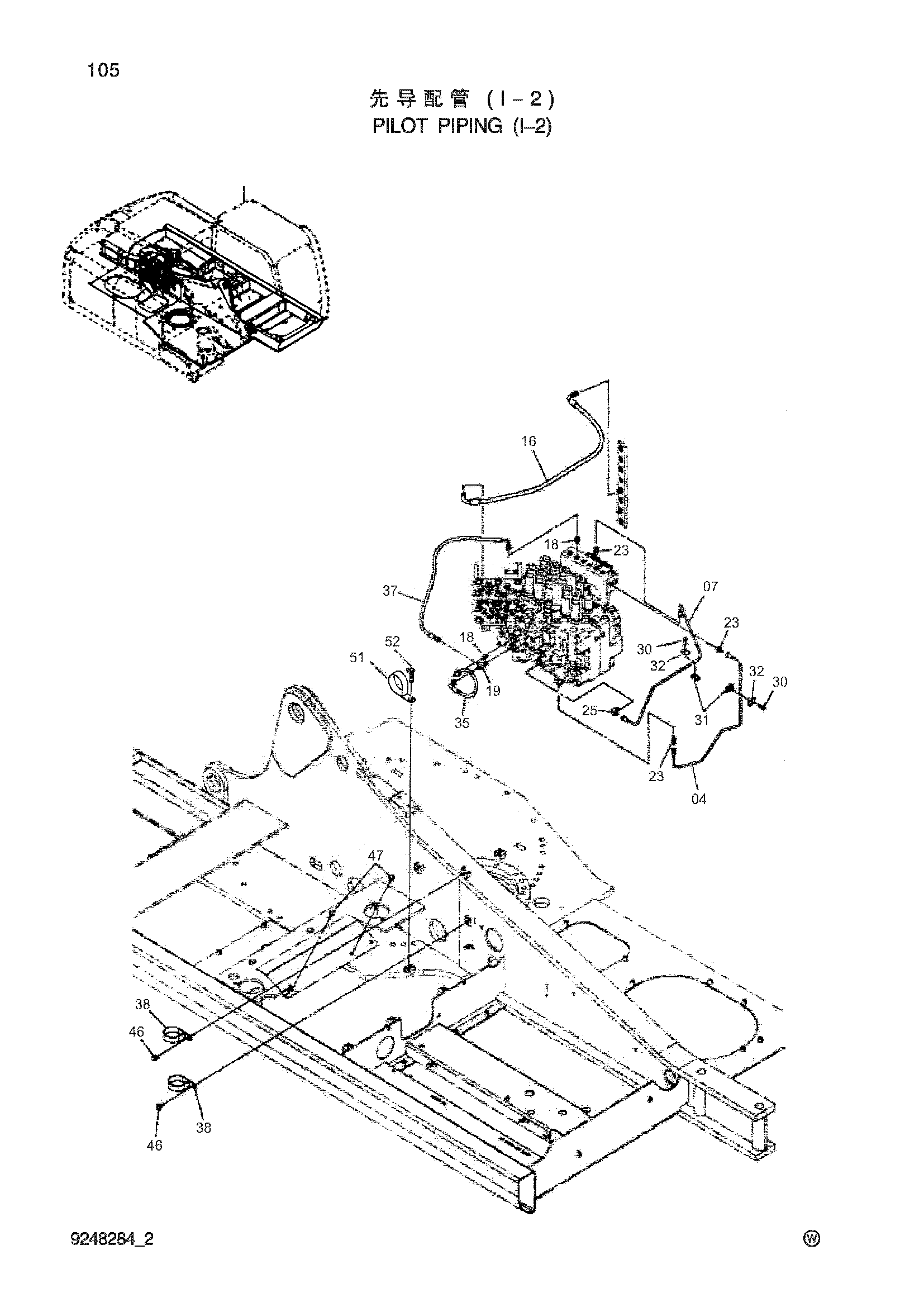

Заводская схема «Пилотные гидролинии (I-2)» для HITACHI ZX200-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 3103187 | Трубка | 1 |
| 07 | 3103186 | Трубка | 1 |
| 16 | 4427314 | Пластиковый шланг | 1 |
| 18 | A852122 | Адаптер | 3 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852422 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4255304 | Штуцер трубки | 3 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4293950 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 30 | J260825 | Болт с шайбой | 2 |
| 31 | 9735305 | Хомут | 2 |
| 32 | 9735306 | Хомут | 2 |
| 35 | 4427351 | Шланг | 1 |
| 37 | 4630947 | Шланг | 1 |
| 38 | 4204136 | Зажим | 2 |
| 38 | 4204136 | Зажим | 3 |
| 46 | J271020 | Болт с шайбой | 2 |
| 46 | J271020 | Болт с шайбой | 3 |
| 47 | J271030 | Болт с шайбой | 2 |
| 51 | 4204136 | Зажим | 1 |
| 52 | J271030 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
