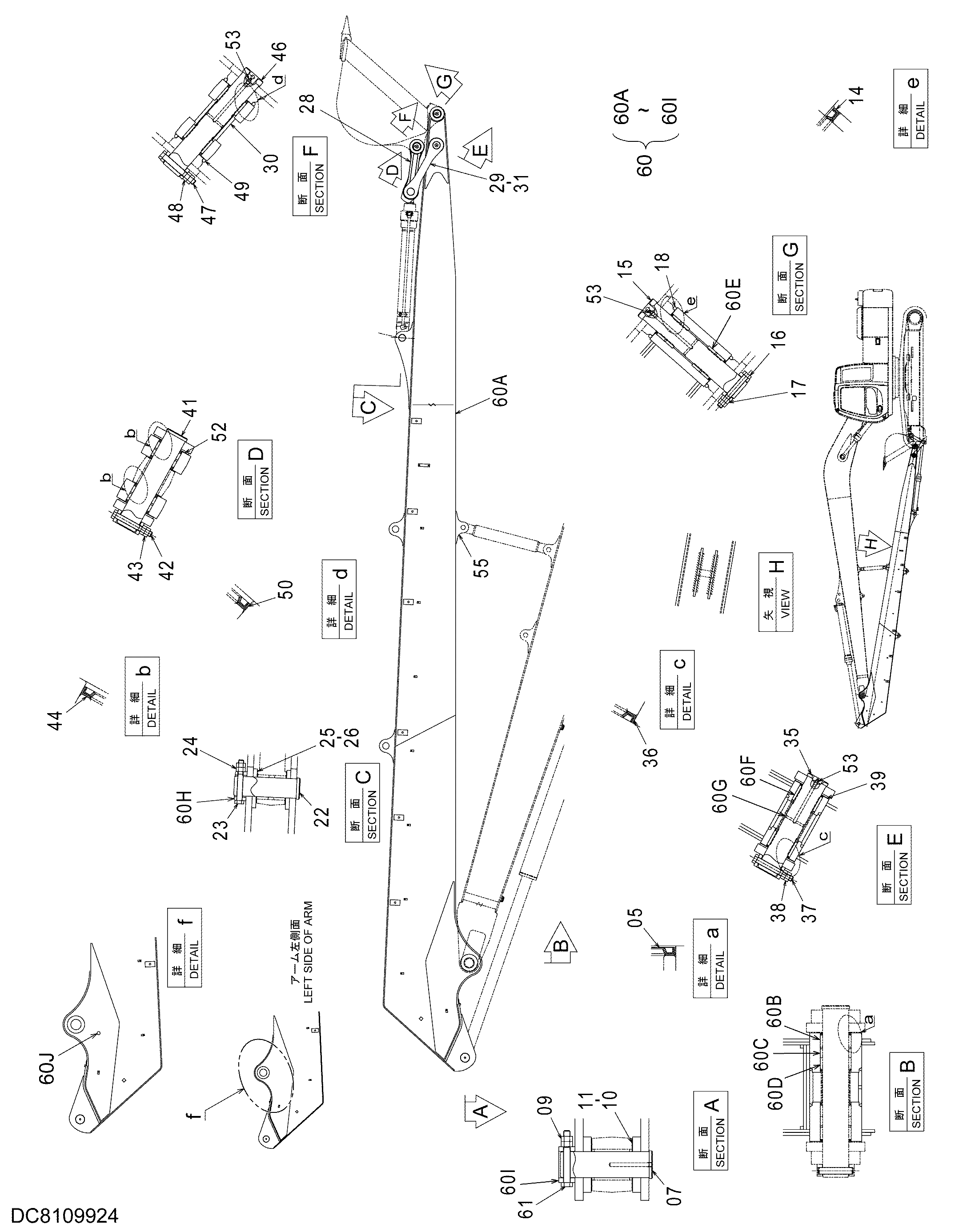

Рукоять (тип H18, отдельный стрела H18) — HITACHI ZX200-3

Заводская схема «Рукоять (тип H18, отдельный стрела H18)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
05	4067902	Пылезащитное уплотнение	2
07	3072614	Палец	1
09	J951020	Гайка	2
10	4366691	Упорная пластина 1.0mm	2
11	4367409	Упорная пластина 2.0mm	1
14	4065687	Пылезащитное уплотнение	2
15	3058761	Палец	1
16	J931605	Болт	1
17	J951016	Гайка	2
18	4066923	Уплотнительное кольцо	2
22	3037078	Палец	1
23	J931605	Болт	1
24	J951016	Гайка	2
25	4366694	Упорная пластина 1.0mm	2
26	4367411	Упорная пластина 2.0mm	1
28	8072993	Тяга	2
29	9755663	Тяга	1
30	4287249	Проставка	1
31	9755727	Тяга	1
35	3091814	Палец	1
36	4065687	Пылезащитное уплотнение	2
37	J931605	Болт	1
38	J951016	Гайка	2
39	4366693	Упорная пластина 1.0mm	2
41	3091815	Палец	1
42	J931605	Болт	1
43	J951016	Гайка	2
44	4065687	Пылезащитное уплотнение	4
46	3058761	Палец	1
47	J931605	Болт	1
48	J951016	Гайка	2
49	4066923	Уплотнительное кольцо	2
50	4065687	Пылезащитное уплотнение	2
52	4366693	Упорная пластина 1.0mm	4
53	J75481	Пресс-маслёнка	3
55	4628451	Кронштейн	2
60A	6023226	Рукоять	1
60B	3072697	Втулка	2
60C	4370747	Втулка	2
60D	4379057	Проставка	1
60E	4344899	Втулка	2
60F	4344898	Втулка	2
60G	4370877	Проставка	1
60H	4197033	Ограничитель	1
60I	4067719	Ограничитель	1
60J	4436467	Седло винта	1
61	J932011	Болт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
