Верхний рама <F> — HITACHI ZX200-3

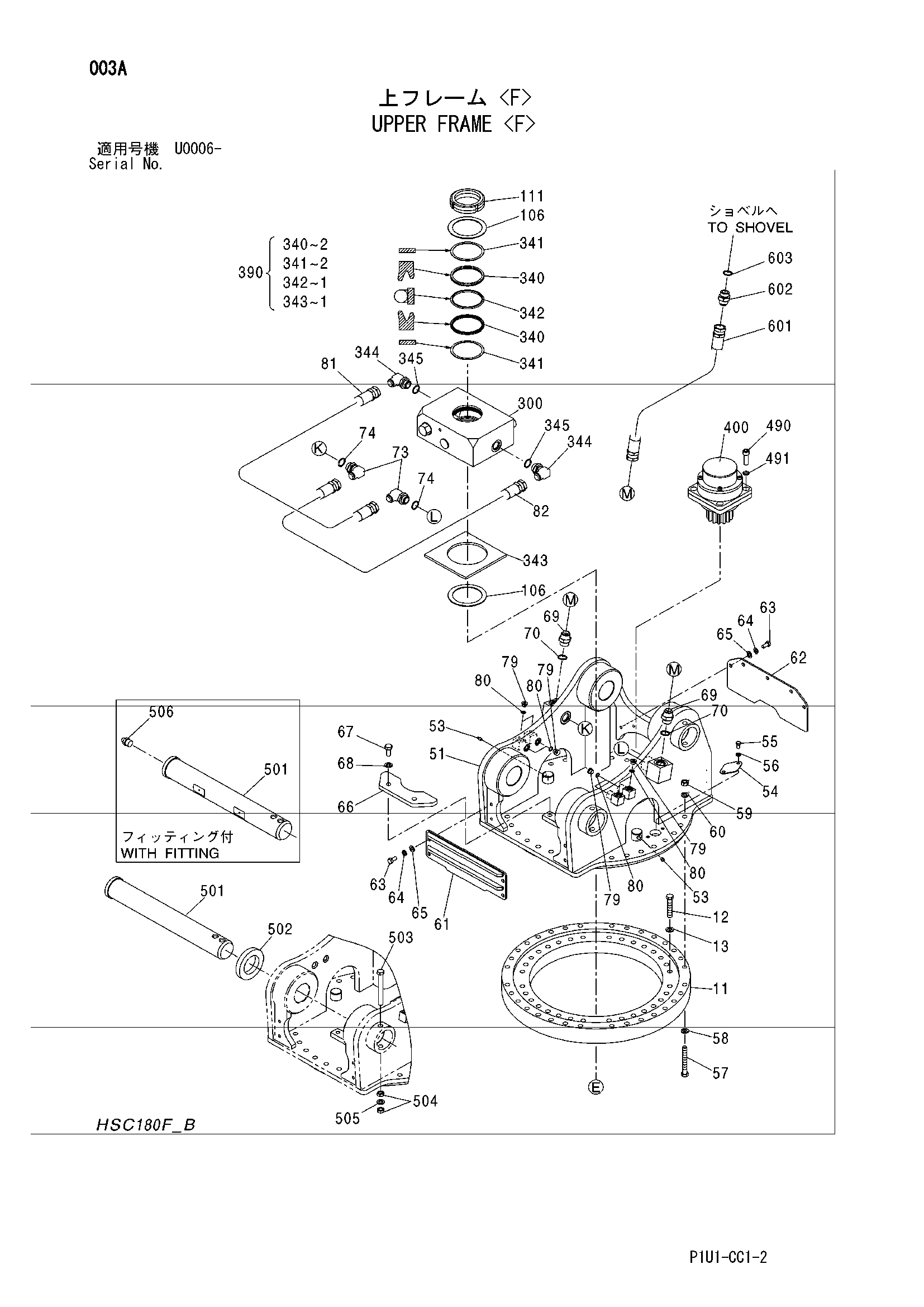

Заводская схема «Верхний рама <F>» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
11	3116190	Подшипник	1
12	J931690	Болт	32
13	A590116	Плоская шайба	32
51	3118364	Кронштейн	1
53	J75481	Пресс-маслёнка	2
54	3118365	Крышка	1
55	J931230	Болт	2
56	A590912	Пружинная шайба	2
57	J931605	Болт	32
58	A590116	Плоская шайба	32
59	J951016	Гайка	32
60	A590916	Пружинная шайба	32
61	3118366	Крышка	1
62	3118367	Крышка	1
63	J931230	Болт	8
64	A590912	Пружинная шайба	8
65	A590112	Плоская шайба	8
66	3116208	Ограничитель	1
67	J931635	Болт	2
68	A590916	Пружинная шайба	2
69	4456118	Адаптер	2
70	4506429	Уплотнительное кольцо	2
73	4711552	Угловой штуцер	2
74	4506429	Уплотнительное кольцо	2
79	3116212	Пробка	8
80	4509180	Уплотнительное кольцо	8
81	3116213	Шланг	1
82	3116214	Шланг	1
106	3116217	Шайба	2
111	3116218	Стопорная гайка	1
300	3116223	Клапан	1
340	4616326	Опорное кольцо	2
341	3116224	Опорное кольцо	2
342	3116225	Уплотнение	1
343	3116226	Проставка	1
344	4711552	Угловой штуцер	2
345	4506429	Уплотнительное кольцо	2
390	3116646	Комплект уплотнений	1
400	3118370	Тормоз мекха.	1
490	M341645	Болт с внутренним шестигранником	4
491	3116194	Пружинная шайба	4
501	3116231	Палец	2
501	3116667	Палец (с штуцер)	2
502	3116232	Шайба	2
503	J931610	Болт	2
504	M561610	Гайка	4
505	A590916	Пружинная шайба	2
506	J75481	Пресс-маслёнка	2
601	3118268	Шланг	2
602	4456118	Адаптер	2
603	4506429	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
