Гидролинии рабочего оборудования (стрела)<тип H15LD> — HITACHI ZX200-3

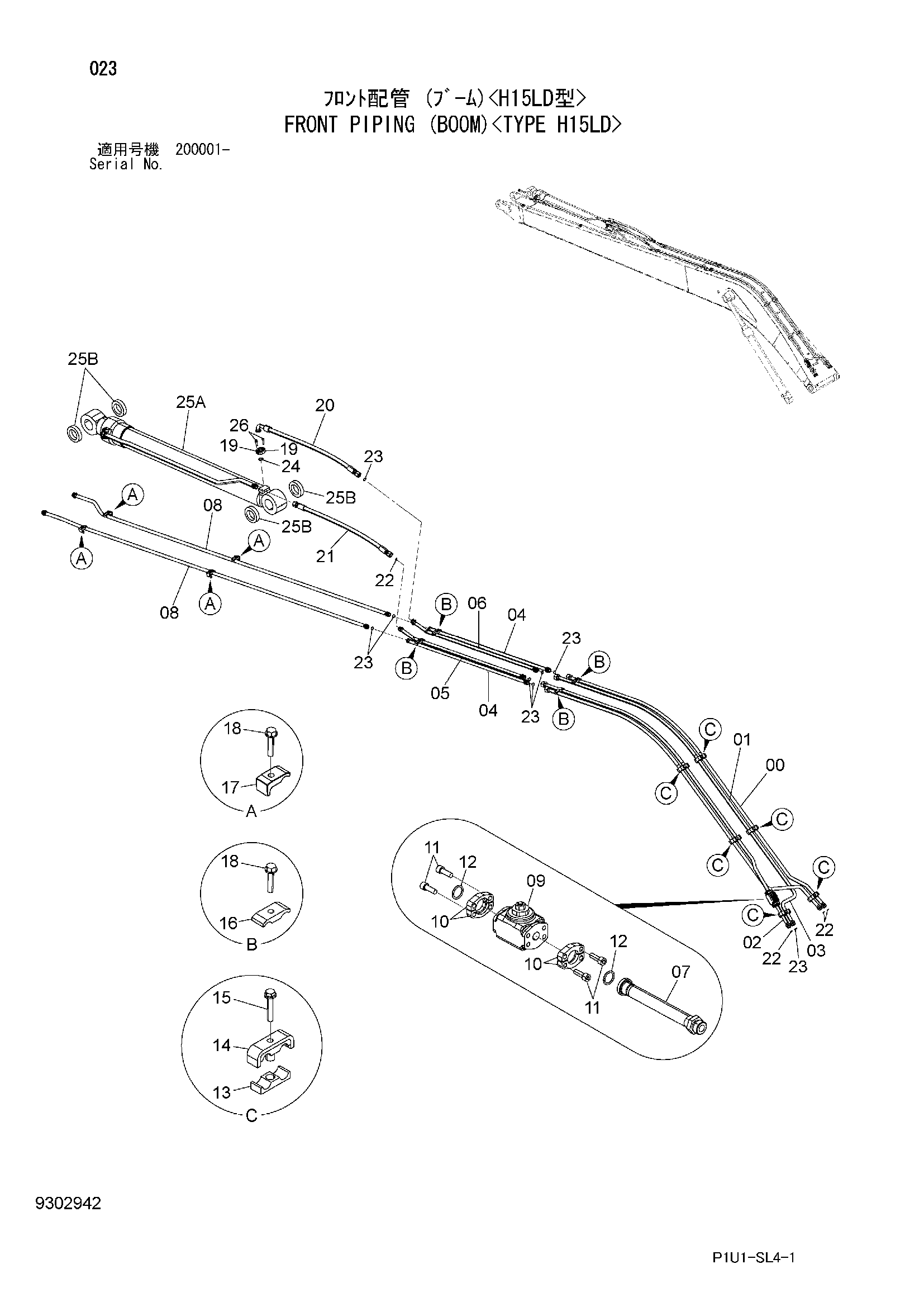

Заводская схема «Гидролинии рабочего оборудования (стрела)<тип H15LD>» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109188 | Трубка | 1 |
| 01 | 8109189 | Трубка | 1 |
| 02 | 8109190 | Трубка | 1 |
| 03 | 8109191 | Трубка | 1 |
| 04 | 9771120 | Трубка | 2 |
| 05 | 9771121 | Трубка | 1 |
| 06 | 9771122 | Трубка | 1 |
| 07 | 9746942 | Трубка | 1 |
| 08 | 8118102 | Трубка | 2 |
| 09 | 4330223 | Клапан словретурн | 1 |
| 10 | 986910 | Разъёмный фланец | 4 |
| 11 | M341030 | Болт с внутренним шестигранником | 8 |
| 12 | 971489 | Уплотнительное кольцо | 2 |
| 13 | 4285722 | Резиновая прокладка | 6 |
| 14 | 4285723 | Хомут трубки | 6 |
| 15 | J271270 | Болт с шайбой | 6 |
| 15A | J901270 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4189859 | Хомут трубки | 4 |
| 17 | 4190126 | Хомут трубки | 4 |
| 18 | J271260 | Болт с шайбой | 8 |
| 18A | J901260 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 4085560 | Разъёмный фланец | 2 |
| 20 | 4324438 | Шланг | 1 |
| 21 | 4250889 | Шланг | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 5 |
| 23 | 4187328 | Уплотнительное кольцо | 8 |
| 24 | 966993 | Уплотнительное кольцо | 1 |
| 25 | 9268243 | Гидроцилиндр рукояти | 1 |
| 25A | 4659636 | Гидроцилиндр рукояти | 1 |
| 25B | 4332285 | Втулка | 4 |
| 26 | M341240 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
