Подъём трубопроводы (пол)(2)<225> — HITACHI ZX200-3

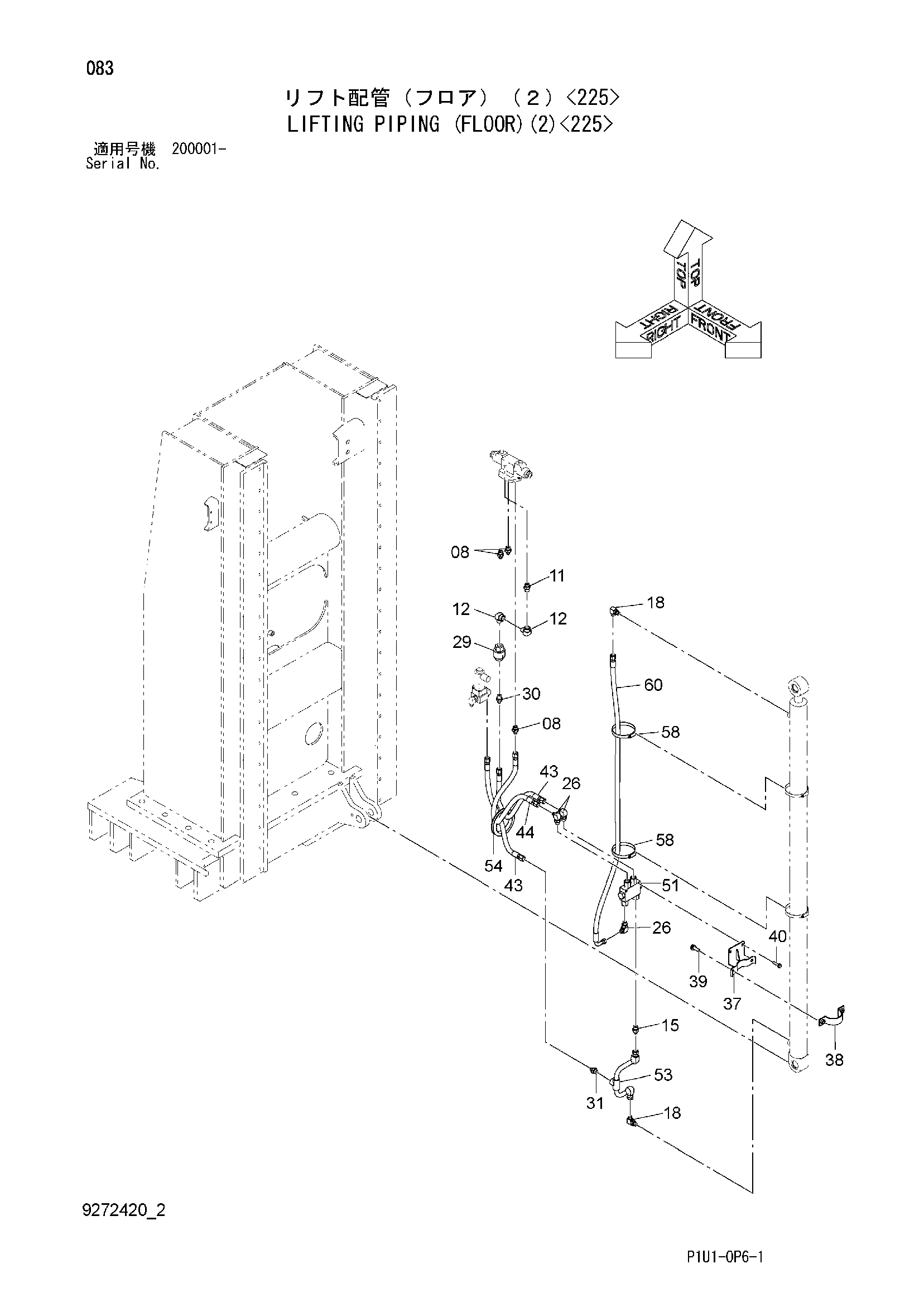

Заводская схема «Подъём трубопроводы (пол)(2)<225>» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | A852133 | Адаптер | 3 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4229648 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 94-0631 | Угловой штуцер | 2 |
| 15 | A852133 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852323 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852333 | Угловой штуцер | 3 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4188602 | Клапан словретерне | 1 |
| 30 | 4154652 | Адаптер | 1 |
| 31 | 4239185 | Тхроттле | 1 |
| 37 | 8108462 | Кронштейн | 1 |
| 38 | 9767502 | Кронштейн | 1 |
| 39 | J271035 | Болт с шайбой | 2 |
| 39A | J901035 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | J260835 | Болт с шайбой | 2 |
| 40A | J900835 | Болт | 1 |
| 40B | A590108 | Плоская шайба | 1 |
| 43 | 4305227 | Шланг | 2 |
| 44 | 4241376 | Шланг | 1 |
| 51 | 4668773 | Клапан | 1 |
| 53 | 8110706 | Трубка | 1 |
| 54 | 4283927 | Резиновая втулка | 1 |
| 58 | 4503469 | Хомут шланга | 2 |
| 60 | 4680175 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
