Гидролинии рабочего оборудования (1)(верхний стрела)(тип H15) — HITACHI ZX200-3

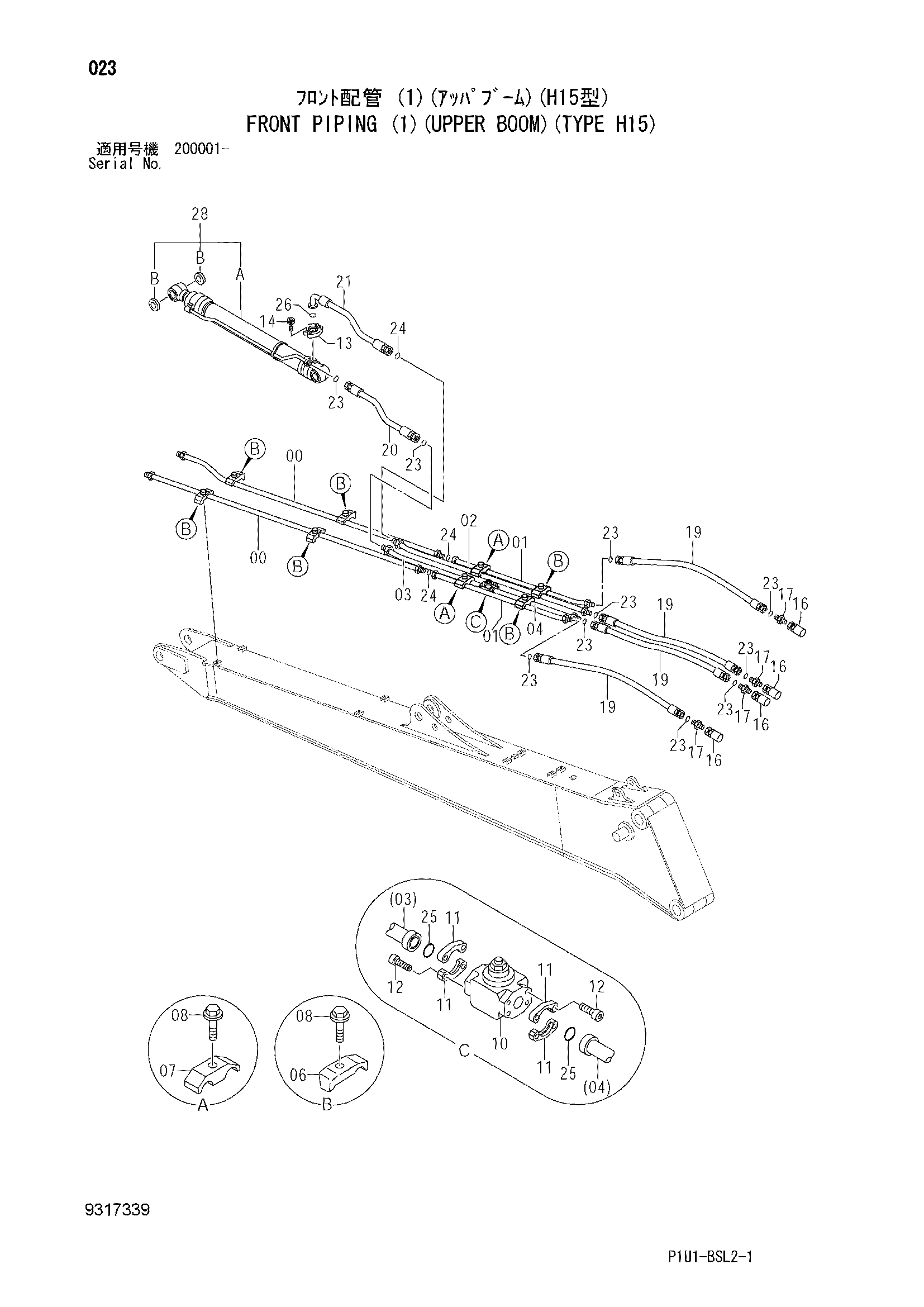

Заводская схема «Гидролинии рабочего оборудования (1)(верхний стрела)(тип H15)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8122978 | Трубка | 2 |
| 01 | 9772788 | Трубка | 2 |
| 02 | 9772789 | Трубка | 1 |
| 03 | 9772790 | Трубка | 1 |
| 04 | 9772791 | Трубка | 1 |
| 06 | 4190126 | Хомут трубки | 6 |
| 07 | 4189859 | Хомут трубки | 2 |
| 08 | J271265 | Болт с шайбой | 8 |
| 08A | J901265 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4330223 | Клапан словретур | 1 |
| 11 | 986910 | Разъёмный фланец | 4 |
| 12 | M341030 | Болт с внутренним шестигранником | 8 |
| 13 | 4085560 | Разъёмный фланец | 2 |
| 14 | M341240 | Болт с внутренним шестигранником | 4 |
| 16 | 4703114 | Самоуплотняющееся соединение | 4 |
| 17 | 4189619 | Адаптер | 4 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4673252 | Шланг | 4 |
| 20 | 4252854 | Шланг | 1 |
| 21 | 4612251 | Шланг | 1 |
| 23 | 4187308 | Уплотнительное кольцо | 10 |
| 24 | 4187328 | Уплотнительное кольцо | 3 |
| 25 | 971489 | Уплотнительное кольцо | 2 |
| 26 | 966993 | Уплотнительное кольцо | 1 |
| 28 | 9268243 | Гидроцилиндр рукояти | 1 |
| 28A | 4659636 | Гидроцилиндр рукояти | 1 |
| 28B | 4332285 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
