Рама в сборе — HITACHI ZX200-3

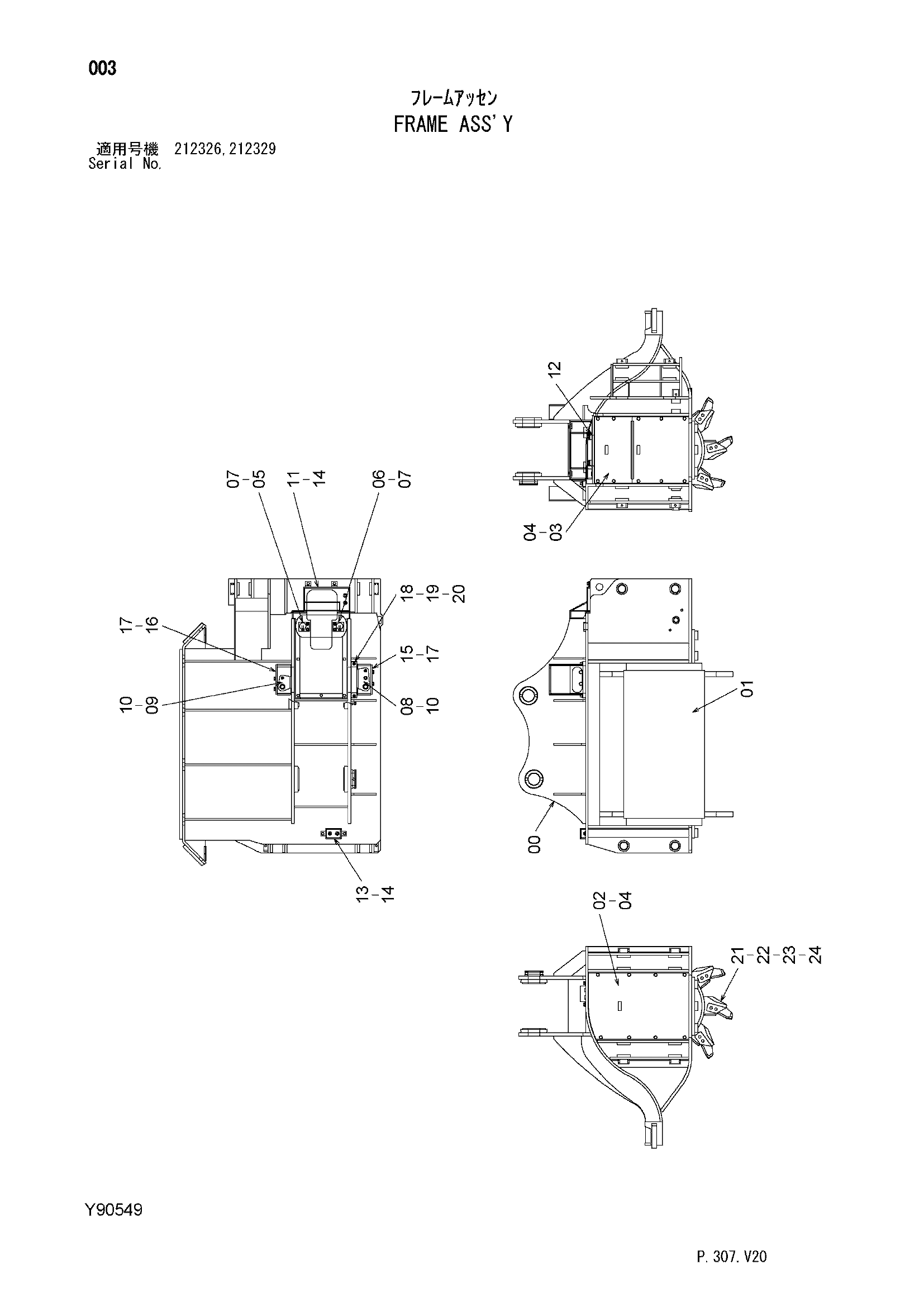

Заводская схема «Рама в сборе» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y10087 | Рама | 1 |
| 01 | Y20160 | Драму резец | 1 |
| 02 | Y30419 | Крышка | 1 |
| 03 | Y30420 | Крышка | 1 |
| 04 | J011225 | Болт с шайбой | 18 |
| 05 | Y30422 | Блок | 1 |
| 06 | Y30423 | Блок | 1 |
| 07 | M341060 | Болт с внутренним шестигранником | 4 |
| 08 | Y30424 | Блок | 1 |
| 09 | Y30425 | Блок | 1 |
| 10 | M341090 | Болт с внутренним шестигранником | 8 |
| 11 | Y20164 | Крышка | 1 |
| 12 | Y40721 | Седло винта | 2 |
| 13 | Y40727 | Защитный кожух | 1 |
| 14 | J011025 | Болт с шайбой | 11 |
| 15 | Y30427 | Защитный кожух | 1 |
| 16 | Y30428 | Защитный кожух | 1 |
| 17 | J011230 | Болт с шайбой | 4 |
| 18 | Y41393 | Крышка | 1 |
| 19 | M341025 | Болт с внутренним шестигранником | 1 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | Y30063 | Держатель резец | 40 |
| 22 | Y30429 | Отвал резец | 40 |
| 23 | Y40997 | Болт | 80 |
| 24 | Y40059 | Втулка | 80 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
