Рукоять (тип H18) — HITACHI ZX200-3

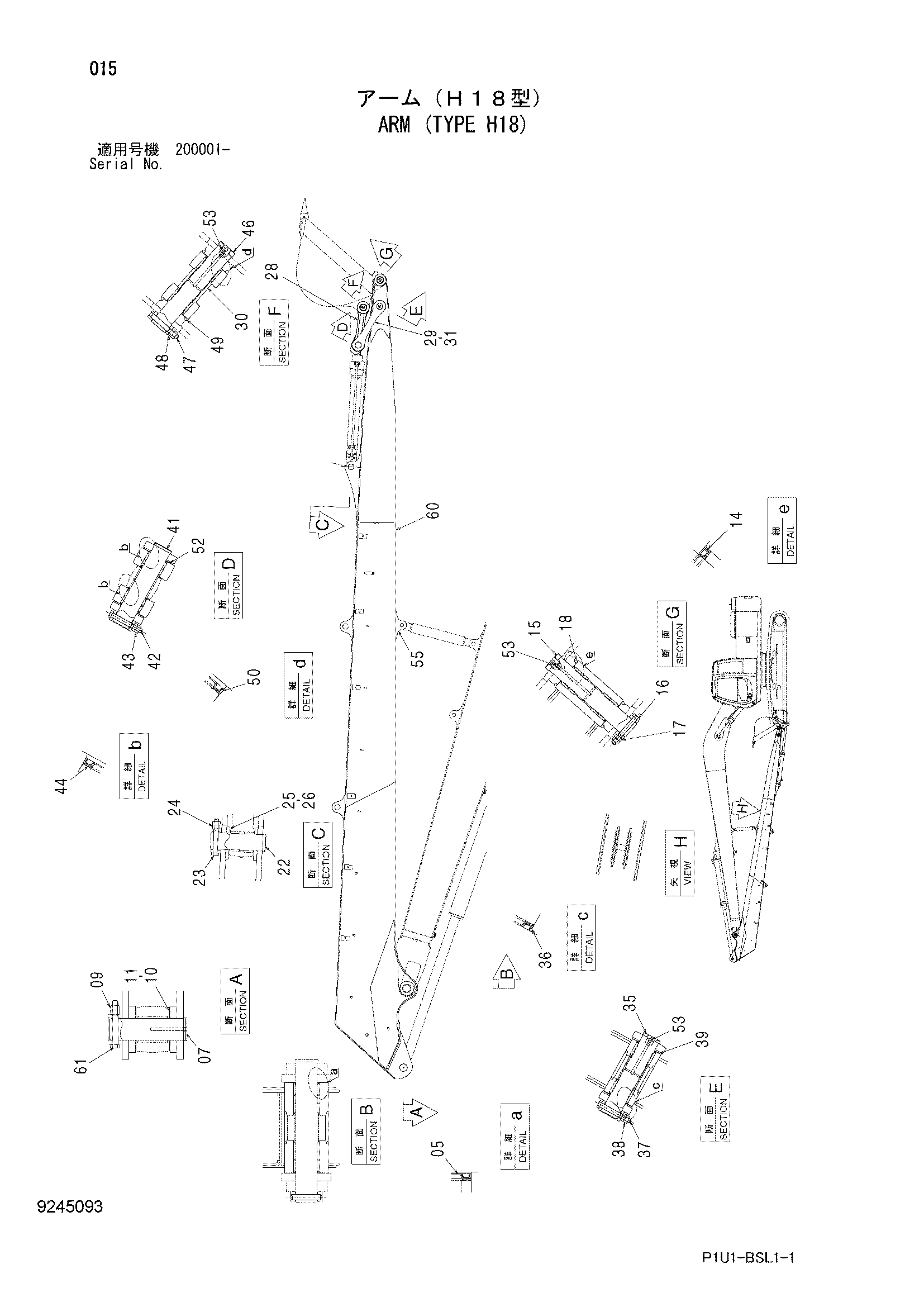

Заводская схема «Рукоять (тип H18)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4067902 | Пылезащитное уплотнение | 2 |
| 07 | 3072614 | Палец | 1 |
| 09 | J951020 | Гайка | 2 |
| 10 | 4366691 | Упорная пластина 1.0mm | 2 |
| 11 | 4367409 | Упорная пластина 2.0mm | 1 |
| 14 | 4065687 | Пылезащитное уплотнение | 2 |
| 15 | 3058761 | Палец | 1 |
| 16 | J931605 | Болт | 1 |
| 17 | J951016 | Гайка | 2 |
| 18 | 4066923 | Уплотнительное кольцо | 2 |
| 22 | 3037078 | Палец | 1 |
| 23 | J931605 | Болт | 1 |
| 24 | J951016 | Гайка | 2 |
| 25 | 4366694 | Упорная пластина 1.0mm | 2 |
| 26 | 4367411 | Упорная пластина 2.0mm | 1 |
| 28 | 8072993 | Тяга | 2 |
| 29 | 9755663 | Тяга | 1 |
| 30 | 4287249 | Проставка | 1 |
| 31 | 9755727 | Тяга | 1 |
| 35 | 3091814 | Палец | 1 |
| 36 | 4065687 | Пылезащитное уплотнение | 2 |
| 37 | J931605 | Болт | 1 |
| 38 | J951016 | Гайка | 2 |
| 39 | 4366693 | Упорная пластина 1.0mm | 2 |
| 41 | 3091815 | Палец | 1 |
| 42 | J931605 | Болт | 1 |
| 43 | J951016 | Гайка | 2 |
| 44 | 4065687 | Пылезащитное уплотнение | 4 |
| 46 | 3058761 | Палец | 1 |
| 47 | J931605 | Болт | 1 |
| 48 | J951016 | Гайка | 2 |
| 49 | 4066923 | Уплотнительное кольцо | 2 |
| 50 | 4065687 | Пылезащитное уплотнение | 2 |
| 52 | 4366693 | Упорная пластина 1.0mm | 4 |
| 53 | J75481 | Пресс-маслёнка | 3 |
| 55 | 4628451 | Кронштейн | 2 |
| 60 | 7050082 | Рукоять в сборе | 1 |
| 61 | J932011 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
