Хигх-моунт кабина боковой ступень (1.0m)(1) — HITACHI ZX200-3

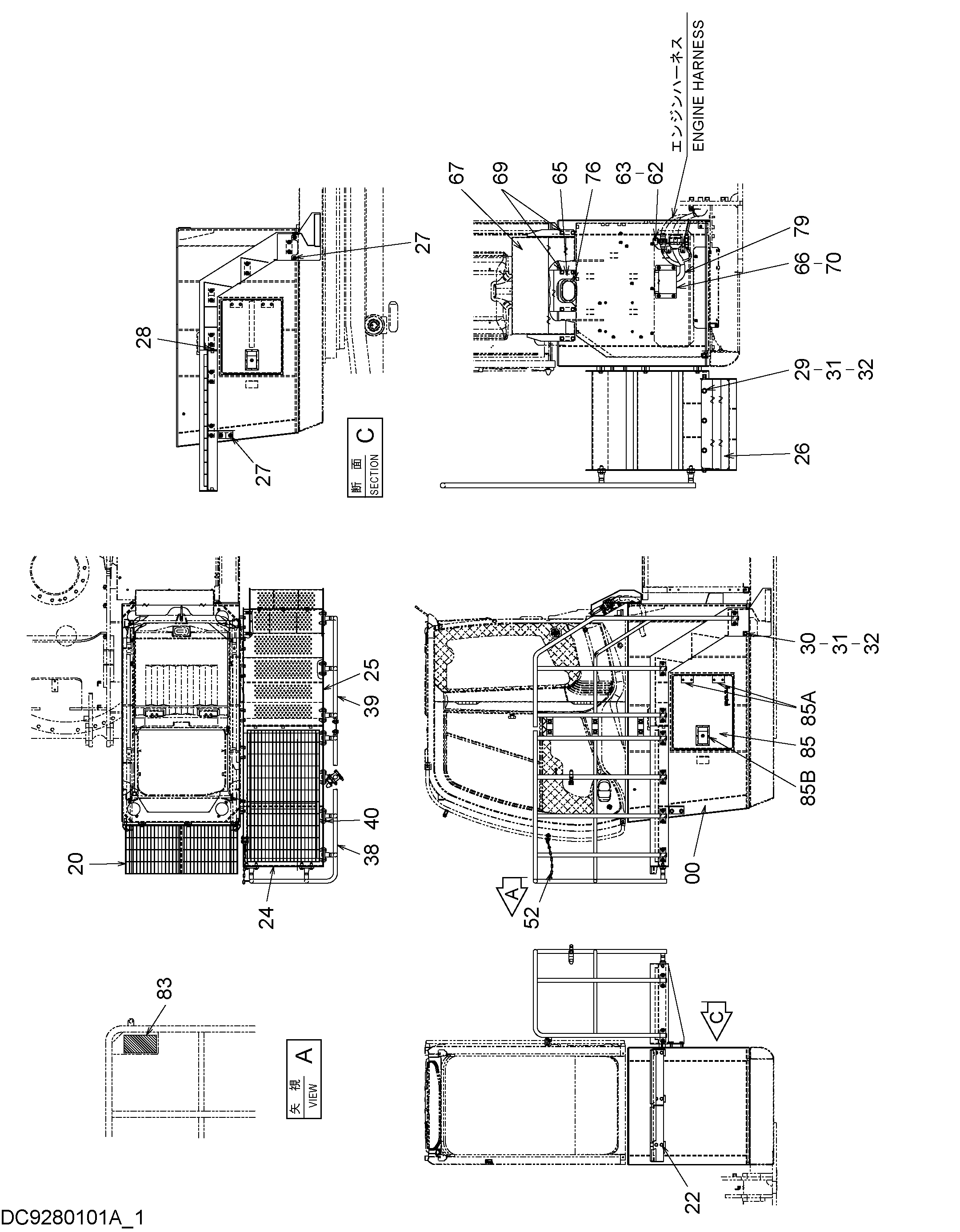

Заводская схема «Хигх-моунт кабина боковой ступень (1.0m)(1)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110448 | Стойка | 1 |
| 20 | 7042791 | Ступень | 1 |
| 22 | J271235 | Болт с шайбой | 6 |
| 22A | J901235 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 6025629 | Ступень | 1 |
| 25 | 6025704 | Ступень | 1 |
| 26 | 7053121 | Ступень | 1 |
| 27 | J281230 | Болт с шайбой | 16 |
| 27A | J901230 | Болт | 1 |
| 27B | 4249324 | Шайба | 1 |
| 28 | J281235 | Болт с шайбой | 3 |
| 28A | J901235 | Болт | 1 |
| 28B | 4249324 | Шайба | 1 |
| 29 | J281225 | Болт с шайбой | 3 |
| 29A | J901225 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 30 | J281235 | Болт с шайбой | 1 |
| 30A | J901235 | Болт | 1 |
| 30B | 4249324 | Шайба | 1 |
| 31 | 449490 | Плоская шайба | 4 |
| 32 | J950012 | Гайка | 4 |
| 38 | 7052652 | Поручень | 1 |
| 39 | 7053361 | Поручень | 1 |
| 40 | J271250 | Болт с шайбой | 18 |
| 40A | J901250 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 52 | 4401490 | Цепь | 1 |
| 62 | J900812 | Болт | 3 |
| 63 | A590108 | Плоская шайба | 3 |
| 65 | 8108534 | Кронштейн | 1 |
| 66 | 3109835 | Крышка | 1 |
| 67 | 7052363 | Крышка | 1 |
| 69 | J271020 | Болт с шайбой | 8 |
| 69A | J901020 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 70 | J271025 | Болт с шайбой | 4 |
| 70A | J901025 | Болт | 1 |
| 70B | J222010 | Шайба | 1 |
| 76 | 4667028 | Резиновая втулка | 1 |
| 79 | 9278336 | Пилот-пипинг (1.0m) | 1 |
| 83 | 3112148 | Предупреждающая табличка | 1 |
| 85 | 7055504 | Дверь | 1 |
| 85A | 4361766 | Замок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
