Шланг защита от разрыва клапан трубопроводы (рукоять) — HITACHI ZX200-3

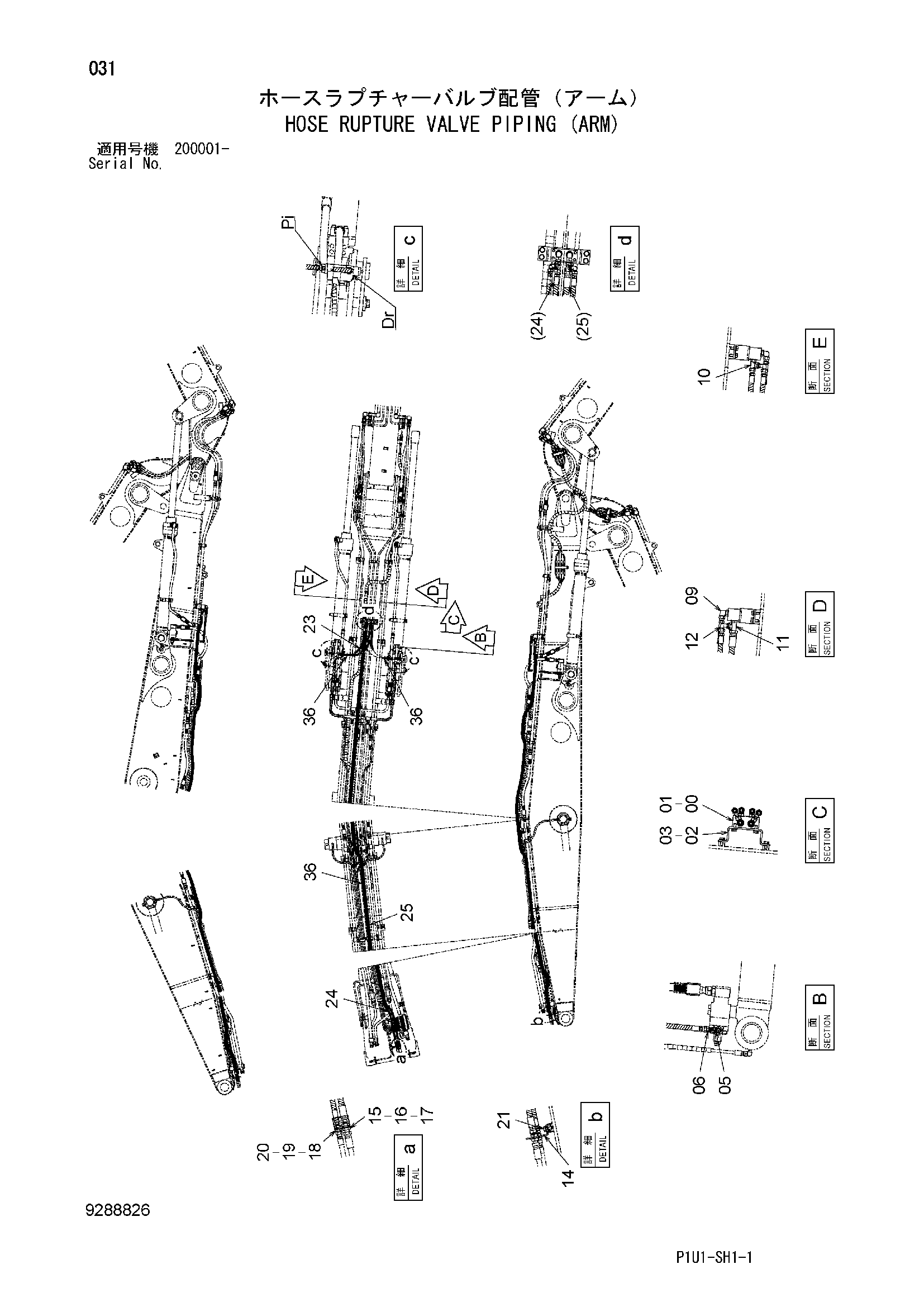

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3106929 | Блок | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4647784 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 4 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | A852323 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852123 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852433 | Тройник | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4234371 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4239976 | Унион S | 2 |
| 14 | 4654129 | Кронштейн | 1 |
| 15 | 4315207 | Адаптер | 1 |
| 16 | A590120 | Плоская шайба | 1 |
| 17 | 4316589 | Гайка | 1 |
| 18 | 4202532 | Адаптер | 1 |
| 19 | A590116 | Плоская шайба | 1 |
| 20 | 4202531 | Гайка | 1 |
| 21 | J271030 | Болт с шайбой | 2 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 9282759 | Шланг в сборе | 4 |
| 23A | 4662593 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 2 |
| 24 | 9289040 | Шланг в сборе | 1 |
| 24A | 4621262 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 12 |
| 25 | 9289041 | Шланг в сборе | 1 |
| 25A | 4629983 | Шланг | 1 |
| 25B | 4327294 | Защитный кожух | 12 |
| 36 | 4121859 | Ленточный зажим | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
