Гидролинии рабочего оборудования (1)(тип 15) — HITACHI ZX200-3

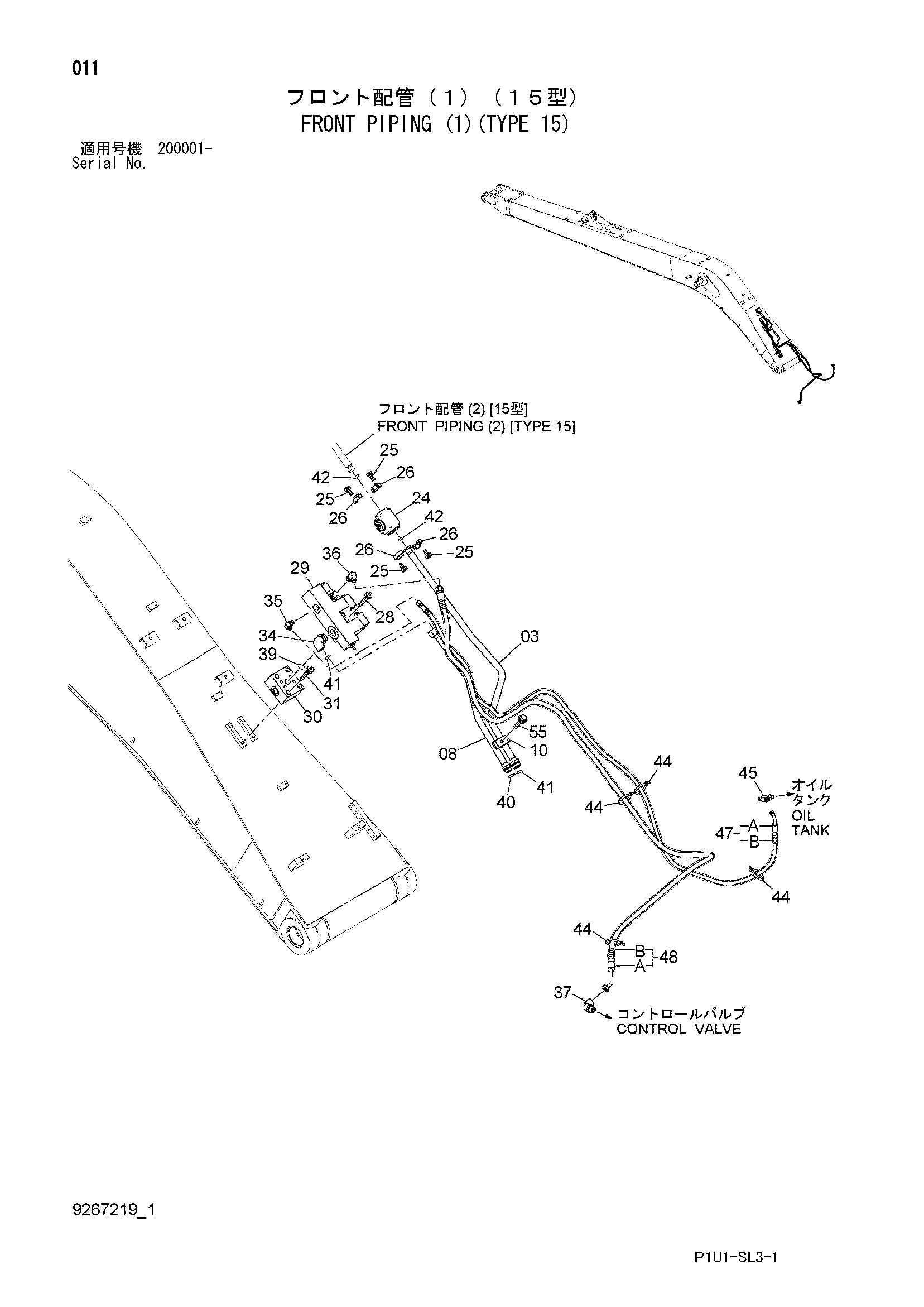

Заводская схема «Гидролинии рабочего оборудования (1)(тип 15)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8066949 | Трубка | 1 |
| 08 | 8067195 | Трубка | 1 |
| 10 | 4189859 | Хомут трубки | 1 |
| 24 | 4372037 | Клапан словретурн | 1 |
| 25 | J781030 | Болт с внутренним шестигранником | 8 |
| 26 | 986910 | Разъёмный фланец | 4 |
| 28 | M341290 | Болт с внутренним шестигранником | 4 |
| 29 | 9153984 | Клапан словретурн | 1 |
| 30 | 4374604 | Блок | 1 |
| 31 | J781270 | Болт с внутренним шестигранником | 4 |
| 34 | 4198799 | Угловой штуцер | 1 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | 4154671 | Угловой штуцер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4154672 | Угловой штуцер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 4353073 | Угловой штуцер | 1 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 39 | A811035 | Уплотнительное кольцо | 1 |
| 40 | 4187308 | Уплотнительное кольцо | 1 |
| 41 | 4187328 | Уплотнительное кольцо | 2 |
| 42 | 971489 | Уплотнительное кольцо | 2 |
| 44 | 4373212 | Ленточный зажим | 20 |
| 45 | 4205363 | Тройник | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 9155937 | Шланг в сборе | 1 |
| 47A | 4342976 | Шланг | 1 |
| 47B | 4327293 | Защитный кожух | 6 |
| 48 | 9202861 | Шланг в сборе | 1 |
| 48A | 4456839 | Шланг | 1 |
| 48B | 4327293 | Защитный кожух | 7 |
| 55 | J271265 | Болт с шайбой | 1 |
| 55A | J901265 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
