Рукоять удерживающий клапан трубопроводы (верхний стрела)(тип отдельный стрела H15, отдельный стрела H18) — HITACHI ZX200-3

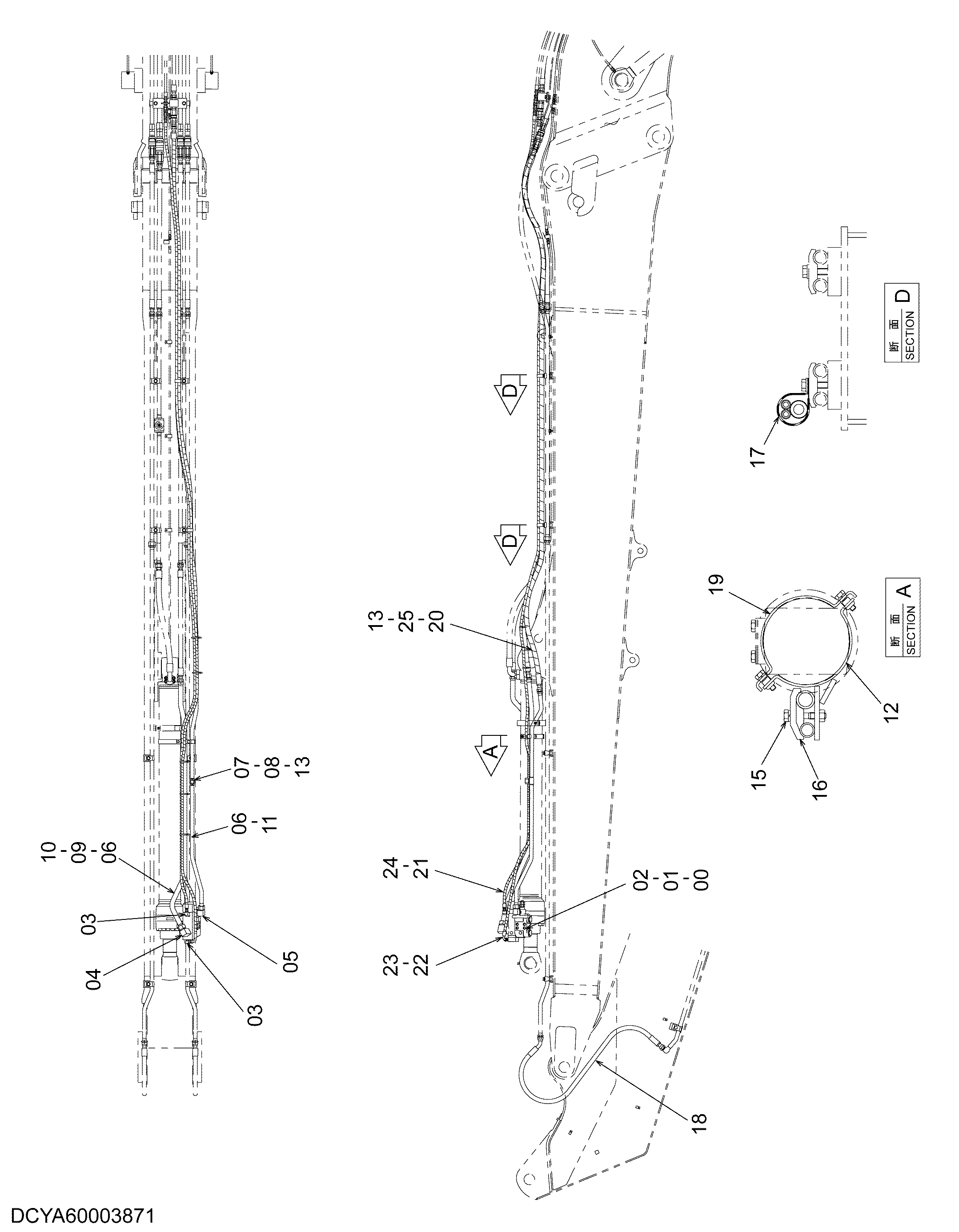

Заводская схема «Рукоять удерживающий клапан трубопроводы (верхний стрела)(тип отдельный стрела H15, отдельный стрела H18)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9149058 | Шланг рупруре клапан | 1 |
| 01 | A811035 | Уплотнительное кольцо | 1 |
| 02 | J781290 | Болт с внутренним шестигранником | 4 |
| 03 | 4154671 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4208474 | Угловой штуцер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4224403 | Угловой штуцер | 1 |
| 0A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 2 |
| 07 | 4189094 | Колпачок | 1 |
| 08 | 4188136 | Гайка | 1 |
| 09 | 4187329 | Уплотнительное кольцо | 1 |
| 10 | 8107269 | Трубка | 1 |
| 11 | 8107271 | Трубка | 1 |
| 12 | 8066739 | Хомут | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 3 |
| 14 | 4055312 | Ленточный зажим | 7 |
| 15 | J271270 | Болт с шайбой | 1 |
| 15A | J901270 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4153488 | Хомут трубки | 1 |
| 17 | 4190291 | Зажим | 2 |
| 18 | 4672284 | Шланг | 1 |
| 19 | 4709837 | Хомут | 1 |
| 20 | 9306536 | Шланг в сборе | 1 |
| 20A | 4704440 | Шланг | 1 |
| 20B | 4446406 | Защитный кожух | 8 |
| 21 | 9306534 | Шланг в сборе | 1 |
| 21A | 4704438 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 11 |
| 22 | 9237446 | Шланг в сборе | 1 |
| 22A | 4616688 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 15 |
| 23 | YA60003905 | Шланг в сборе | 1 |
| 23A | YA00005397 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 9 |
| 24 | YA60003923 | Шланг в сборе | 1 |
| 24A | YA00005337 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 8 |
| 25 | 9306537 | Шланг в сборе | 1 |
| 25A | 4704441 | Шланг | 1 |
| 25B | 4446406 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
