2P-BOOM — HITACHI ZX200-3

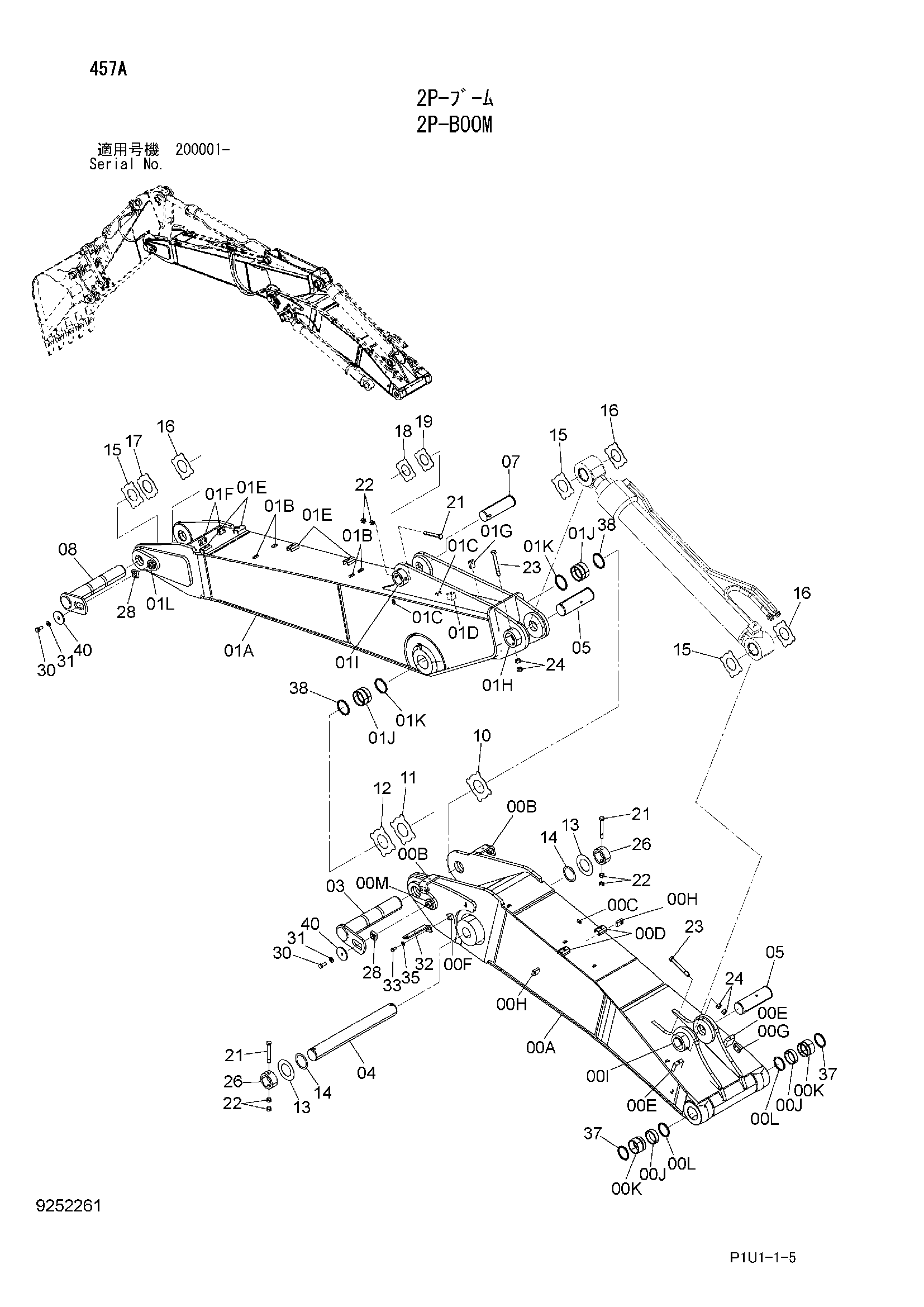

Заводская схема «2P-BOOM» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-M | 7047798 | Стрела фирст | 1 |
| 00A | 5009867 | Стрела фирст | 1 |
| 00B | 9763823 | Кронштейн | 2 |
| 00C | 455156 | Седло винта | 1 |
| 00D | 9765301 | Седло винта | 2 |
| 00E | 4647806 | Седло винта | 2 |
| 00F | 4644727 | Седло винта | 1 |
| 00G | 4218354 | Блок | 2 |
| 00H | 4218353 | Блок | 2 |
| 00I | 4434956 | Ограничитель | 1 |
| 00J | 4402460 | Втулка | 2 |
| 00K | 4443880 | Втулка | 2 |
| 00L | 4067901 | Пылезащитное уплотнение | 2 |
| 00M | 4426117 | Ограничитель | 1 |
| 01A-L | 7047799 | Стрела секонд | 1 |
| 01A | 5009868 | Стрела секонд | 1 |
| 01B | 4401814 | Седло винта | 4 |
| 01C | 455156 | Седло винта | 4 |
| 01D | 4261442 | Блок | 1 |
| 01E | 9765301 | Седло винта | 4 |
| 01F | 4218354 | Блок | 2 |
| 01G | 4218353 | Блок | 1 |
| 01H | 4434956 | Ограничитель | 1 |
| 01I | 4434953 | Ограничитель | 1 |
| 01J | 4443883 | Втулка | 2 |
| 01K | 4074008 | Пылезащитное уплотнение | 2 |
| 01L | 4426117 | Ограничитель | 1 |
| 03 | 8088996 | Палец | 1 |
| 04 | 3088574 | Палец | 1 |
| 05 | 3095807 | Палец | 2 |
| 07 | 3088575 | Палец | 1 |
| 08 | 8104522 | Палец | 1 |
| 10 | 4445639 | Упорная пластина 2.0mm | 1 |
| 11 | 4460372 | Упорная пластина 1.5mm | 1 |
| 12 | 4445638 | Упорная пластина 1.0mm | 1 |
| 13 | 4450013 | Упорная пластина 1.0mm | 2 |
| 14 | 4444755 | Упорная пластина 1.0mm | 2 |
| 15 | 4444284 | Упорная пластина 1.0mm | 3 |
| 16 | 4444285 | Упорная пластина 2.0mm | 3 |
| 17 | 4460370 | Упорная пластина 1.5mm | 1 |
| 18 | 4444286 | Упорная пластина 1.0mm | 1 |
| 19 | 4444287 | Упорная пластина 2.0mm | 1 |
| 21 | 4435126 | Стопорный палец | 3 |
| 22 | J950020 | Гайка | 6 |
| 23 | 4435128 | Стопорный палец | 2 |
| 24 | J950022 | Гайка | 4 |
| 26 | 4067720 | Ограничитель | 2 |
| 28 | 4424425 | Блок | 2 |
| 30 | J921840 | Болт | 2 |
| 31 | J222018 | Шайба | 2 |
| 32 | 4602796 | Кронштейн | 1 |
| 33 | J901430 | Болт | 1 |
| 35 | J222014 | Шайба | 1 |
| 37 | 4067901 | Пылезащитное уплотнение | 2 |
| 38 | 4074008 | Пылезащитное уплотнение | 2 |
| 40 | 4640621 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
