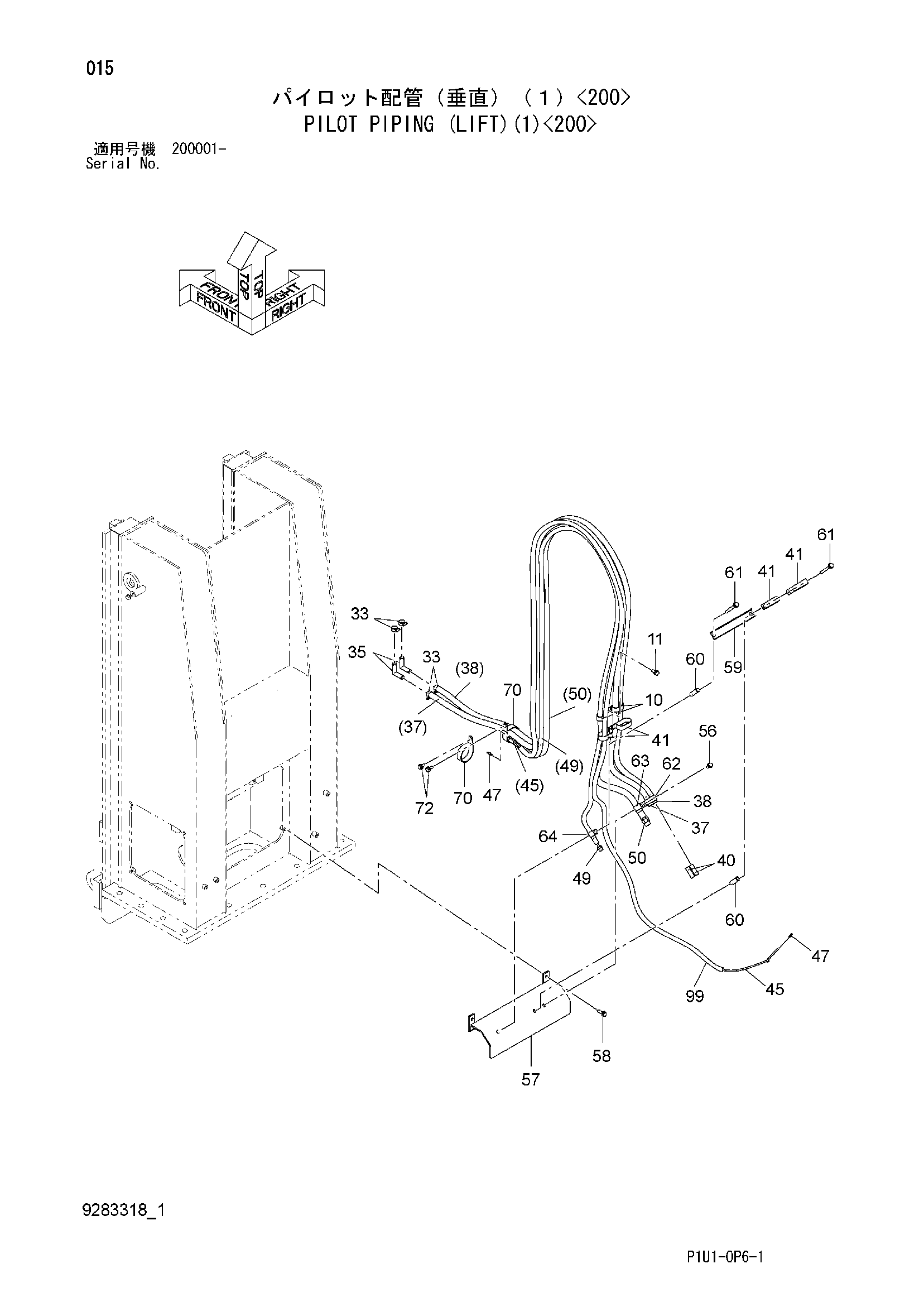

Пилотные гидролинии (подъём)(1)<200> — HITACHI ZX200-3
Заводская схема «Пилотные гидролинии (подъём)(1)<200>» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4192034 | Зажим | 2 |
| 11 | J271025 | Болт с шайбой | 1 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 33 | 4514699 | Хомут шланга | 4 |
| 35 | 4394036 | Соединение трубка | 2 |
| 37 | 4412060 | Водяной шланг | 1 |
| 38 | 4639015 | Водяной шланг | 1 |
| 40 | 4347396 | Соединение трубка | 2 |
| 41 | 4470169 | Зажим | 4 |
| 45 | 4425642 | Виниловый шланг | 1 |
| 47 | 4254237 | Соединение | 2 |
| 49 | 4666744 | Шланг радиатора | 1 |
| 50 | 4667336 | Шланг радиатора | 1 |
| 56 | J271025 | Болт с шайбой | 1 |
| 56A | J901025 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 57 | 7052343 | Кронштейн | 1 |
| 58 | J271035 | Болт с шайбой | 2 |
| 58A | J901035 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 59 | 4465377 | Хомут шланга | 1 |
| 60 | 4437983 | Проставка | 2 |
| 61 | J271090 | Болт с шайбой | 2 |
| 61A | J901090 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 62 | 4192034 | Зажим | 1 |
| 63 | 4190263 | Зажим | 1 |
| 64 | 4190274 | Зажим | 1 |
| 70 | 4204136 | Зажим | 2 |
| 72 | J271025 | Болт с шайбой | 2 |
| 72A | J901025 | Болт | 1 |
| 72B | J222010 | Шайба | 1 |
| 99 | 4677189 | Трубка корругатед | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
