HSB гидроножницы трубопроводы — HITACHI ZX200-3

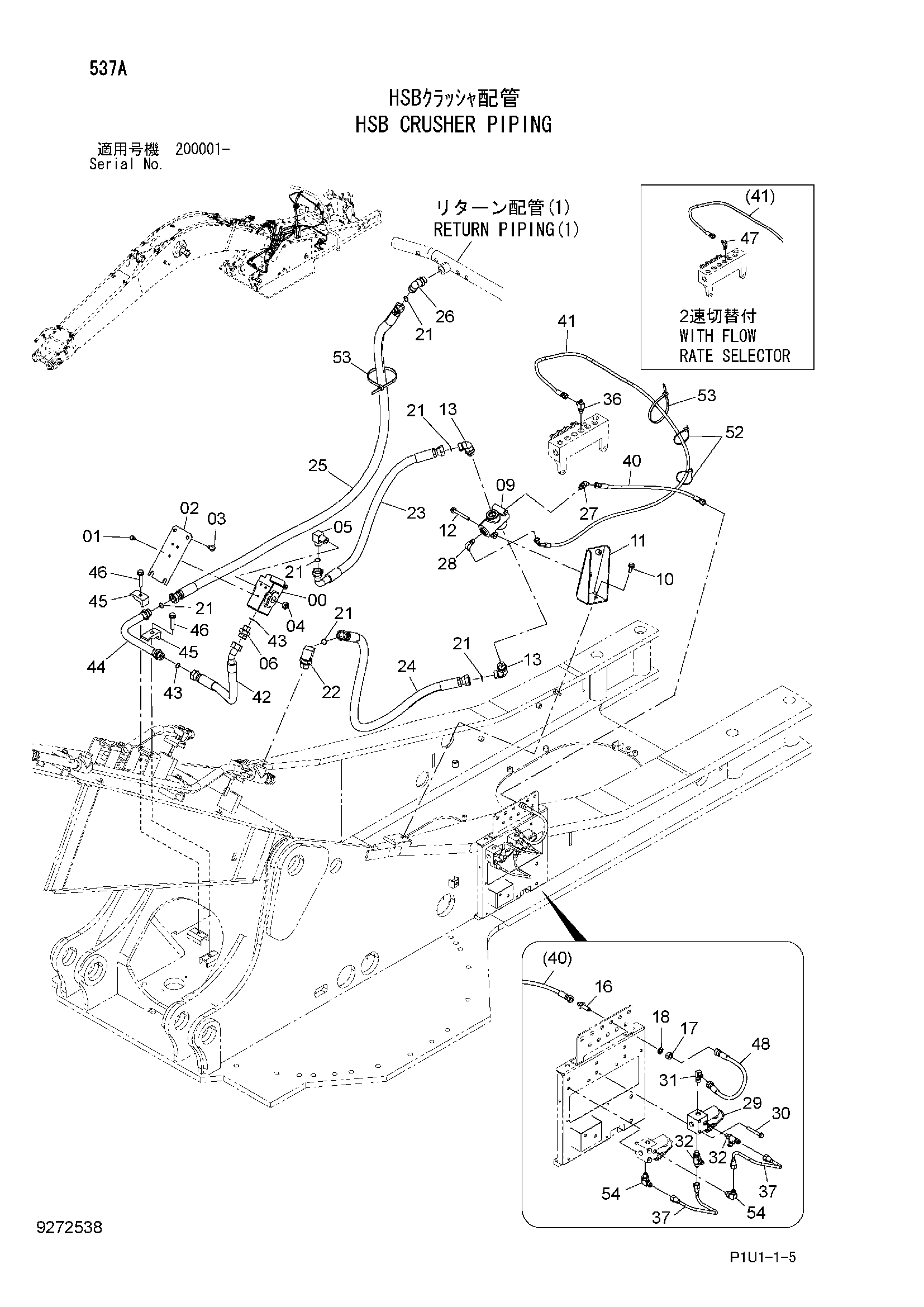

Заводская схема «HSB гидроножницы трубопроводы» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4209158 | Предохранительный клапан | 1 |
| 01 | J260820 | Болт с шайбой | 3 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4638241 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 4 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 94-2014 | Пробка | 1 |
| 05 | 4272267 | Угловой штуцер | 1 |
| 06 | 4208967 | Адаптер | 1 |
| 09 | 4629744 | Запорный клапан | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 8102727 | Кронштейн | 1 |
| 12 | J271085 | Болт с шайбой | 2 |
| 12A | J901085 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | A853366 | Угловой штуцер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4248117 | Адаптер | 1 |
| 17 | 4209198 | Гайка | 1 |
| 18 | A590912 | Пружинная шайба | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 6 |
| 22 | A853386 | Угловой штуцер | 1 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 9218766 | Шланг в сборе | 1 |
| 23A | 4434123 | Шланг | 1 |
| 23B | 4327294 | Защитный кожух | 2 |
| 24 | 9266703 | Шланг в сборе | 1 |
| 24A | 4649408 | Шланг | 1 |
| 24B | 4446406 | Защитный кожух | 2 |
| 25 | 9272063 | Шланг в сборе | 1 |
| 25A | 4664035 | Шланг | 1 |
| 25B | 4446406 | Защитный кожух | 3 |
| 26 | A853366 | Угловой штуцер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | A852222 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852322 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4261289 | Клапан SOL | 1 |
| 30 | J260860 | Болт с шайбой | 2 |
| 30A | J900860 | Болт | 1 |
| 30B | A590108 | Шайба | 1 |
| 31 | A852322 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4479162 | Тройник | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852422 | Тройник | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 3104881 | Трубка | 2 |
| 40 | 4678905 | Шланг | 1 |
| 41 | 4655784 | Шланг | 1 |
| 42 | 4274569 | Шланг | 1 |
| 43 | 4187308 | Уплотнительное кольцо | 2 |
| 44 | 9764956 | Трубка | 1 |
| 45 | 4190126 | Хомут трубки | 2 |
| 46 | J271265 | Болт с шайбой | 2 |
| 46A | J901265 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 47 | A852322 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4678899 | Шланг | 1 |
| 52 | 4055312 | Ленточный зажим | 2 |
| 53 | 4121859 | Ленточный зажим | 2 |
| 54 | 4293950 | Угловой штуцер | 2 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
