Гидроцилиндр. позиционирование (с удерживающий клапан) — HITACHI ZX200-3

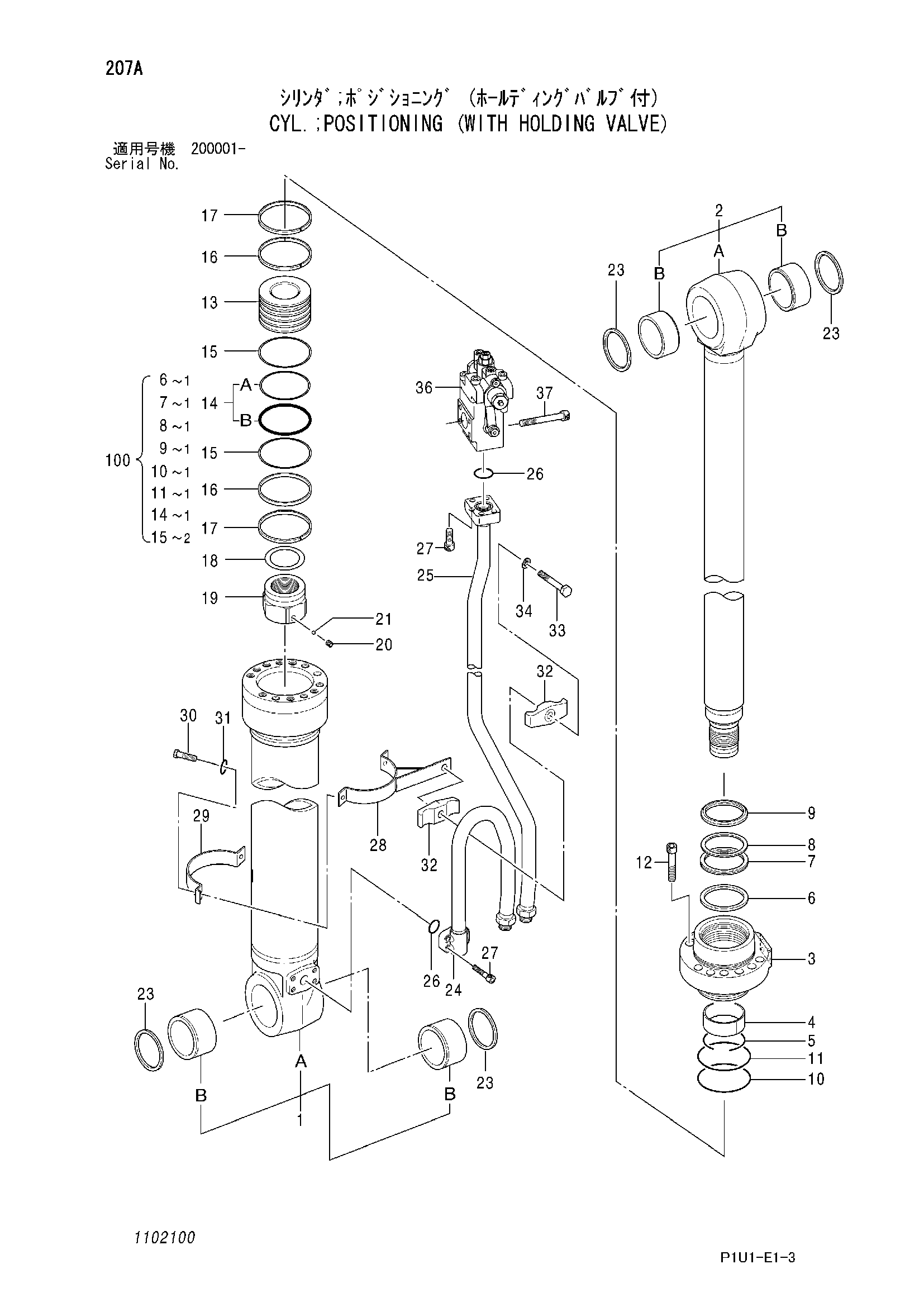

Заводская схема «Гидроцилиндр. позиционирование (с удерживающий клапан)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4657728	Гидроцилиндр. позиционирование	1
1	1102001	Труба гидроцилиндра в сборе	1
1B	4397790	Втулка пальца	2
2	1102002	Шток поршня в сборе	1
2B	4397790	Втулка пальца	2
3	0867305	Головка гидроцилиндра	1
4	0836104	Втулка	1
5	0208504	Стопорное кольцо	1
6	0836115	Кольцо буффер	1
7	0836114	У-ринг	1
8	0836107	Опорное кольцо	1
9	0807904	Грязесъёмное кольцо	1
10	A811145	Уплотнительное кольцо	1
11	0482606	Опорное кольцо	1
12	0714306	Болт с внутренним шестигранником	12
13	0867306	Поршень	1
14	0237218	Уплотнительное кольцо	1
15	0482609	Опорное кольцо	2
16	1102003	Направляющее кольцо	2
17	0237220	Направляющее кольцо	2
18	0373414	Регулировочная шайба	1
19	0867308	Гайка	1
20	0352715	Установочный винт	1
21	0104404	Шарик	1
23	4067901	Пылезащитное уплотнение	4
24	1102101	Трубка	1
25	1102102	Трубка	1
26	984614	Уплотнительное кольцо	2
27	M341236	Болт с внутренним шестигранником	8
28-34	1102105	Комплект лента	1
28	1102103	Лента	1
29	0387311	Лента	1
30	J901035	Болт	2
31	A590910	Шайба	2
32	0236915	Держатель	2
33	0236916	Болт	1
34	A590914	Пружинная шайба	1
36	4646720	Удерживающий клапан	1
37	0148804	Болт с внутренним шестигранником	4
100	1102104	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
