Рукоять шланг защита от разрыва клапан трубопроводы (основной) — HITACHI ZX200-3

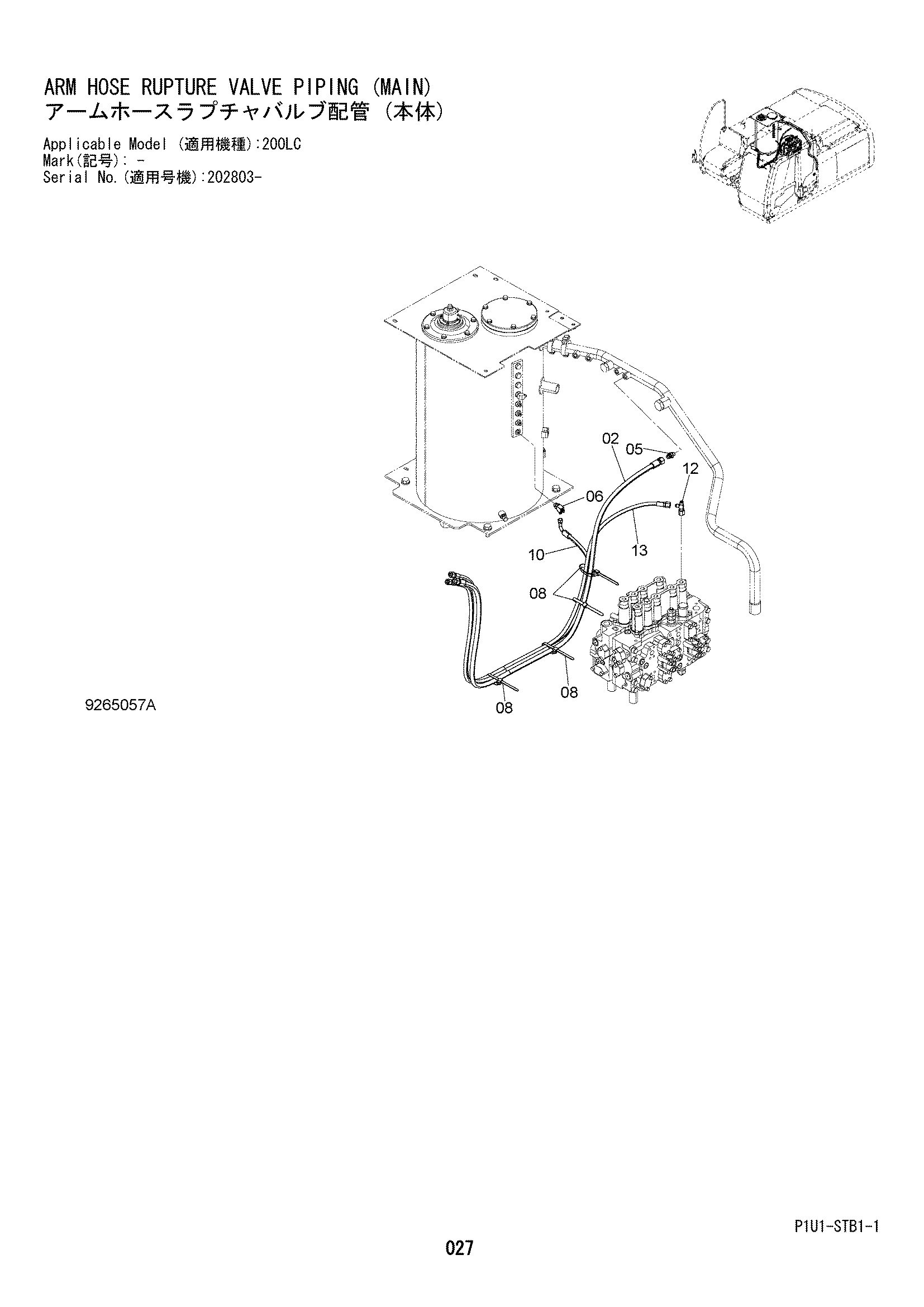

Заводская схема «Рукоять шланг защита от разрыва клапан трубопроводы (основной)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9264047 | Шланг в сборе | 1 |
| 10A | 4662522 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 6 |
| 12 | 4208910 | Тройник | 1 |
| 13 | 9268708 | Шланг в сборе | 1 |
| 13A | 4660286 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 6 |
| 02A | 4425764 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 3 |
| 05 | A852134 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852433 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4055312 | Ленточный зажим | 4 |
| 10 | 9270845 | Шланг в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
