Гидролинии рабочего оборудования (рукоять)<тип H15LD> — HITACHI ZX200-3

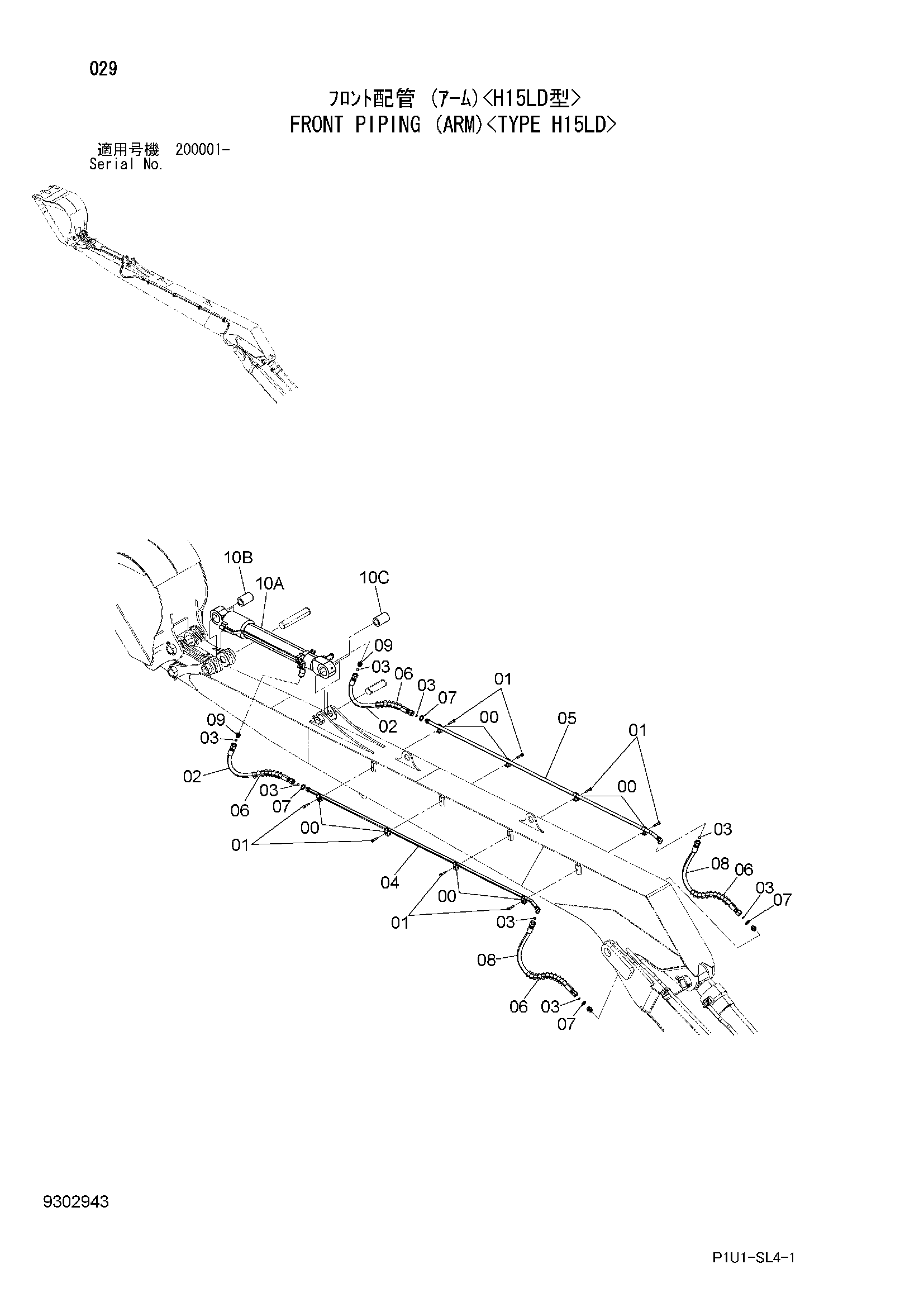

Заводская схема «Гидролинии рабочего оборудования (рукоять)<тип H15LD>» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190126 | Хомут трубки | 8 |
| 01 | J271260 | Болт с шайбой | 8 |
| 01A | J901260 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 4250889 | Шланг | 2 |
| 03 | 4187308 | Уплотнительное кольцо | 8 |
| 04 | 8065488 | Трубка | 1 |
| 05 | 8065487 | Трубка | 1 |
| 06 | 4053610 | Защита шланга | 4 |
| 07 | 4203220 | Шайба | 4 |
| 08 | 4265833 | Шланг | 2 |
| 09 | 4197530 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 9156726 | Гидроцилиндр ковша | 1 |
| 10A | 4379259 | Гидроцилиндр ковша | 1 |
| 10B | 4365448 | Втулка | 2 |
| 10C | 4365897 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
