Пилотные гидролинии (поток производительность селектор)(2) — HITACHI ZX200-3

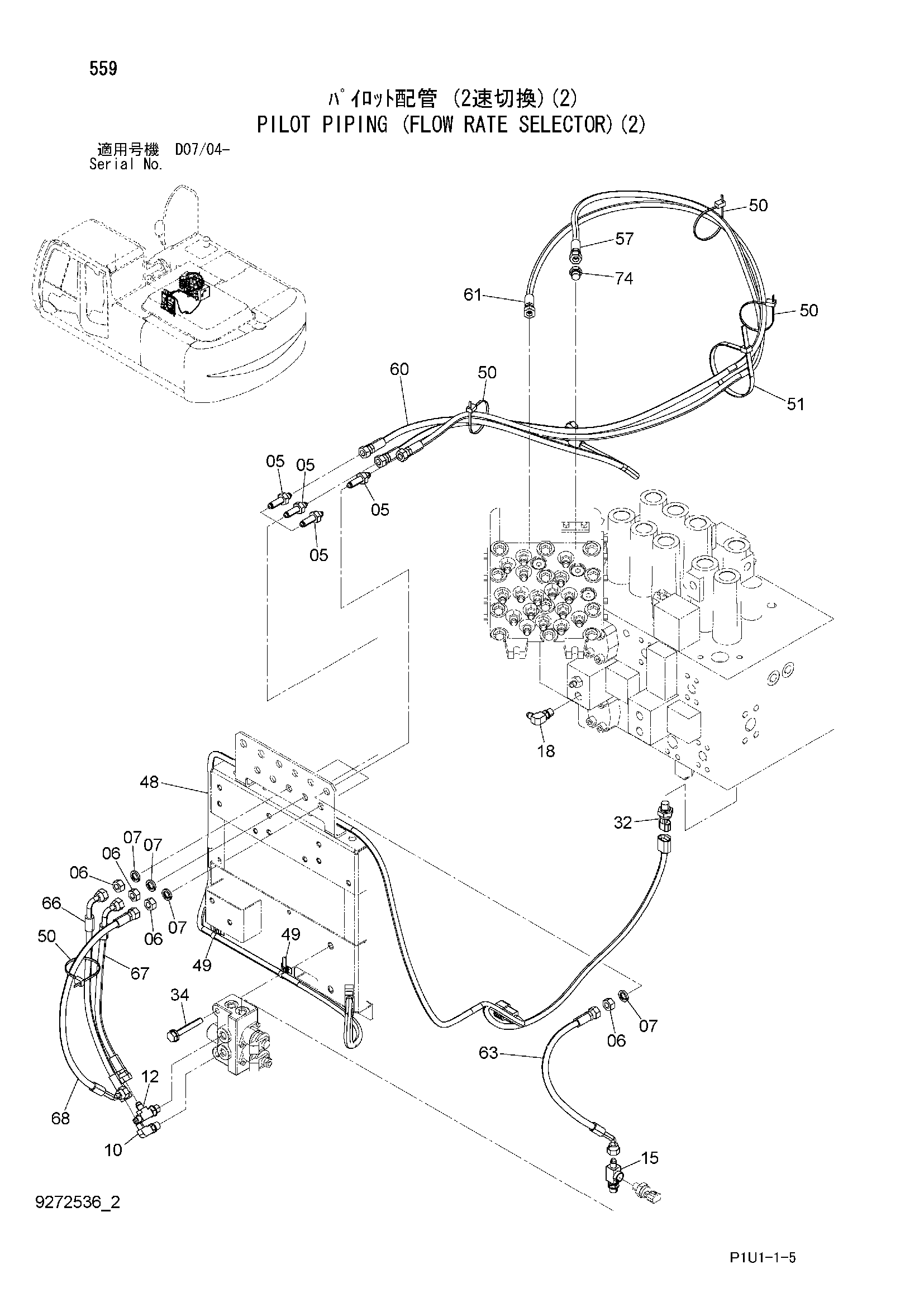

Заводская схема «Пилотные гидролинии (поток производительность селектор)(2)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4248117 | Адаптер | 4 |
| 06 | 4209198 | Гайка | 4 |
| 07 | A590912 | Пружинная шайба | 4 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852422 | Тройник | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4364784 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852322 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4436535 | Датчик давления | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 34 | J271070 | Болт с шайбой | 2 |
| 34A | J901070 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 48 | 3106817 | Жгут проводов | 1 |
| 49 | 4254600 | Зажим | 2 |
| 50 | 4055312 | Ленточный зажим | 4 |
| 51 | 4121859 | Ленточный зажим | 1 |
| 57 | 4678902 | Шланг | 1 |
| 60 | 4648458 | Шланг | 1 |
| 61 | 4678903 | Шланг | 1 |
| 63 | 4678898 | Шланг | 1 |
| 66 | 4663878 | Шланг | 1 |
| 67 | 4663876 | Шланг | 1 |
| 68 | 4663874 | Шланг | 1 |
| 74 | A852132 | Адаптер | 1 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
