Гидроцилиндр — HITACHI ZX200-3

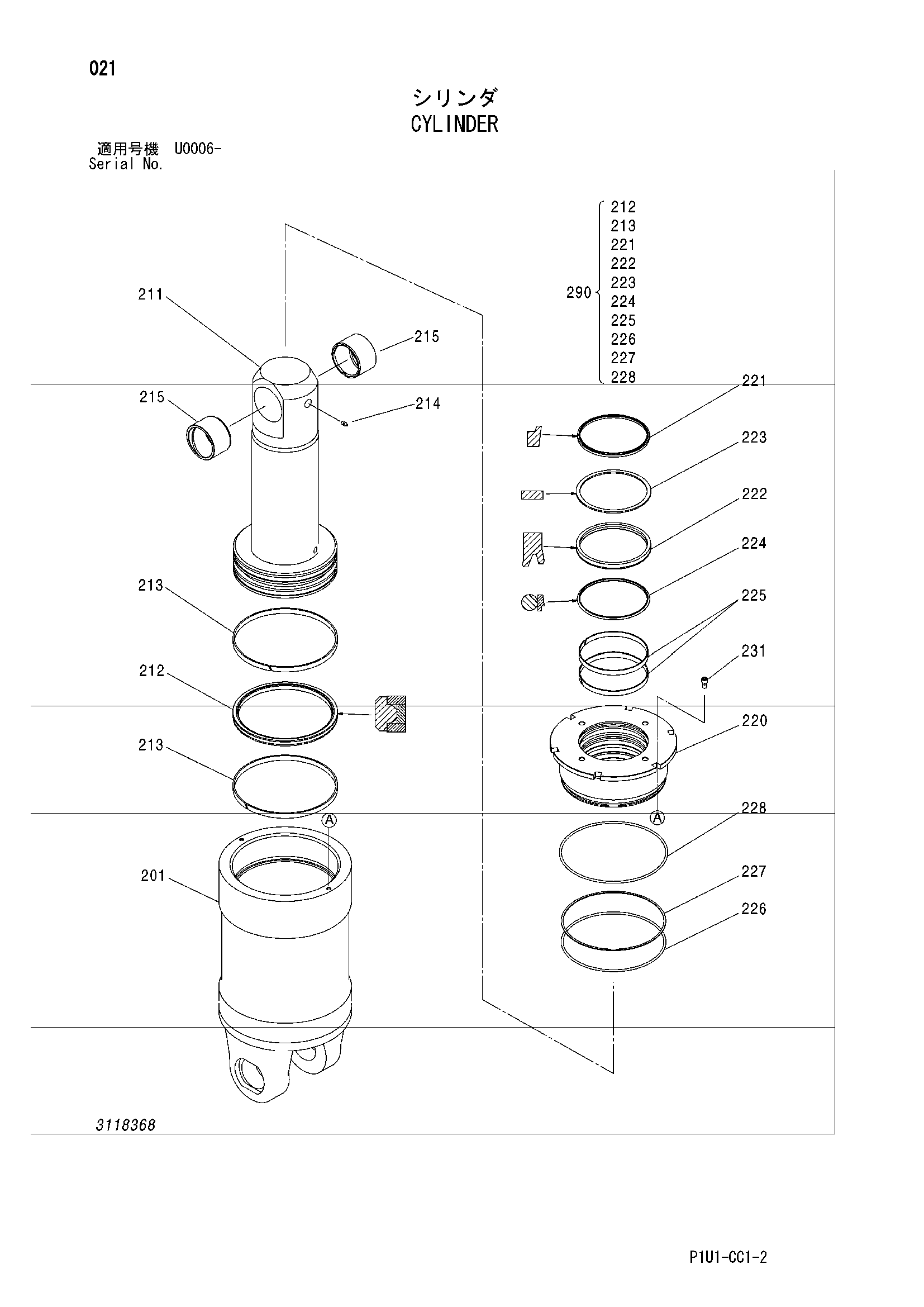

Заводская схема «Гидроцилиндр» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3118368 | Гидроцилиндр | 1 | |
| 201 | 3116235 | Трубка | 1 |
| 211 | 3118371 | Шток поршня | 1 |
| 212 | 3116237 | Уплотнение | 1 |
| 213 | 3117187 | Веаринг | 2 |
| 214 | J75481 | Пресс-маслёнка | 2 |
| 215 | 3116239 | Втулка | 2 |
| 220 | 3118372 | Крышка | 1 |
| 221 | 3117186 | Пылезащитное уплотнение | 1 |
| 222 | 3116242 | U-образная манжета | 1 |
| 223 | 3116246 | Опорное кольцо | 1 |
| 224 | 3116247 | Манжета | 1 |
| 225 | 3116248 | Веаринг | 2 |
| 226 | 4153571 | Уплотнительное кольцо | 1 |
| 227 | 3116249 | Опорное кольцо | 1 |
| 228 | 4153572 | Уплотнительное кольцо | 1 |
| 231 | M341020 | Болт с внутренним шестигранником | 2 |
| 290 | 3118373 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
