Телескопик рукоять <200, 225USR> — HITACHI ZX200-3

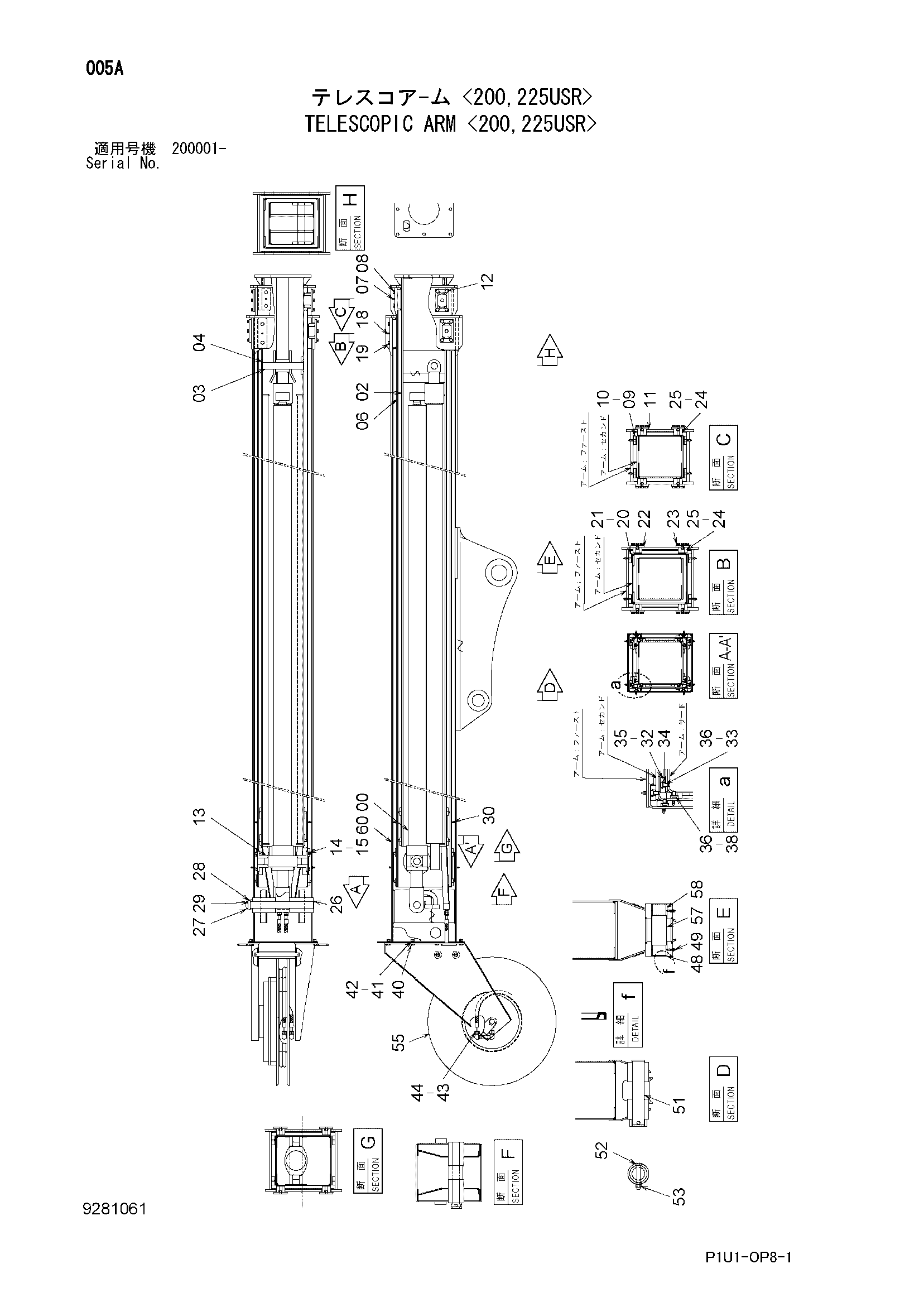

Заводская схема «Телескопик рукоять <200, 225USR>» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4638709	Гидроцилиндр	1
02	6025481	Рукоять третий	1
03	4672919	Палец	1
04	959499	Стопорное кольцо	2
06	6025480	Рукоять секонд	1
07	J75481	Пресс-маслёнка	4
08	J271235	Болт с шайбой	8
08A	J901235	Болт	1
08B	J222012	Шайба	1
09	9768198	Пластина скольжение	4
10	4672511	Регулировочная шайба 1.0mm	4
11	3105487	Пластина	4
12	J271235	Болт с шайбой	20
12A	J901235	Болт	1
12B	J222012	Шайба	1
13	4672719	Держатель	2
14	J901030	Болт	8
15	A590910	Пружинная шайба	8
18	J75481	Пресс-маслёнка	4
19	J271235	Болт с шайбой	8
19A	J901235	Болт	1
19B	J222012	Шайба	1
20	9768129	Пластина скольжение	4
21	4672512	Регулировочная шайба 1.0mm	4
22	3105487	Пластина	4
23	J271235	Болт с шайбой	20
23A	J901235	Болт	1
23B	J222012	Шайба	1
24	9768197	Пластина скольжение	8
25	3105556	Регулировочная шайба 1.0mm	8
26	4672916	Палец	1
27	4139434	Ограничитель	1
28	4141000	Кольцо	1
29	4141001	Палец	1
30	J75481	Пресс-маслёнка	16
32	4672356	Пластина скольжение	16
33	3105520	Болт	16
34	3105545	Проставка	32
35	3105542	Регулировочная шайба 1.0mm	16
36	4482293	Шайба	32
38	4650390	Болт	16
40	J241235	Болт	8
41	A590912	Пружинная шайба	8
42	J953012	Гайка	8
43	3105738	Шланг	1
44	4138938	Уплотнительное кольцо	2
48	4067901	Пылезащитное уплотнение	2
49	J75482	Пресс-маслёнка	2
51	4672918	Палец	1
52	4435126	Стопорный палец	1
53	J950020	Гайка	2
55	4653393	Реел шланг	1
57	4454759	Проставка	1
58	4443881	Втулка	2
60	6025537	Рукоять фирст	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
