Нижний стрела (тип отдельный стрела H15, отдельный стрела H18) — HITACHI ZX200-3

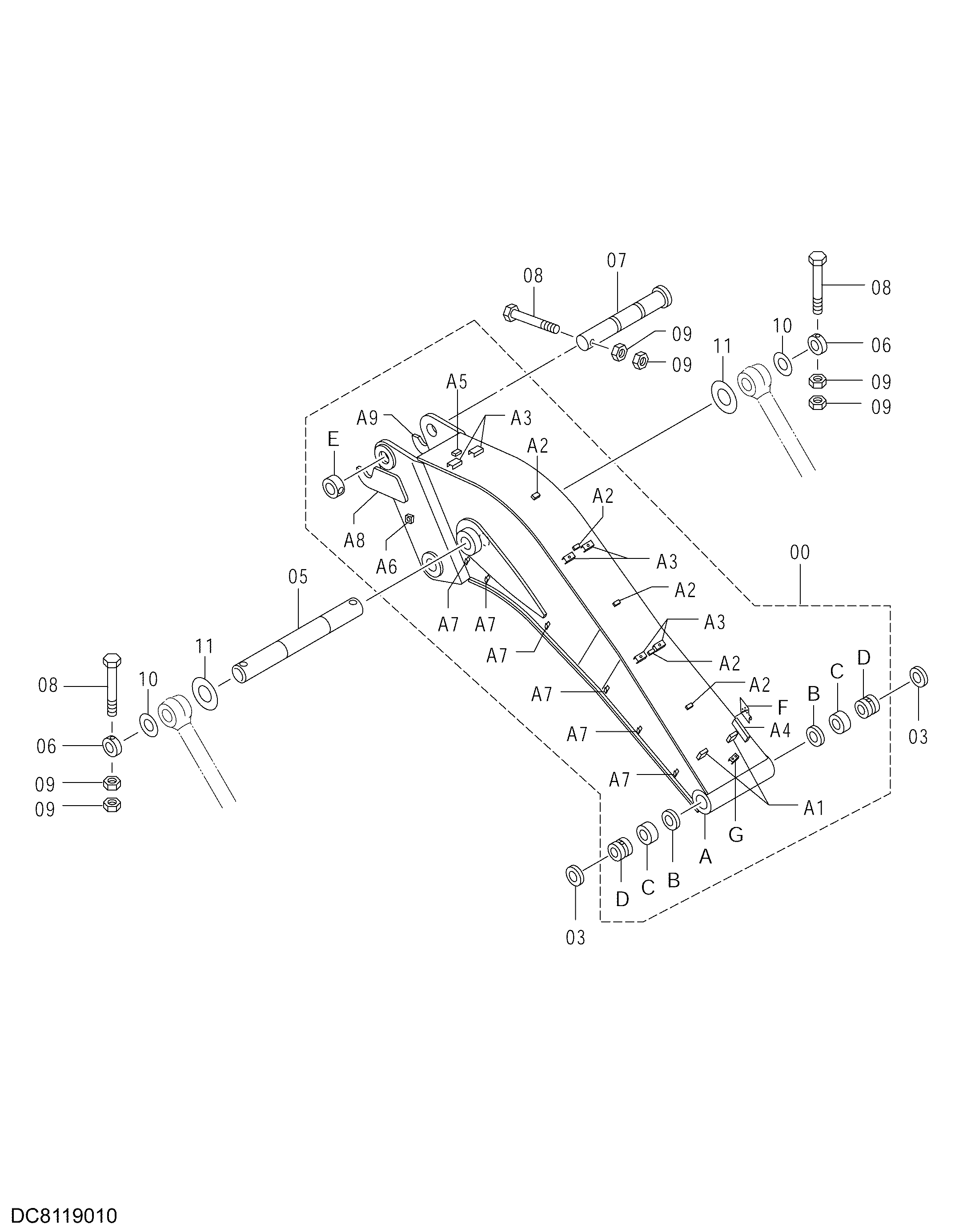

Заводская схема «Нижний стрела (тип отдельный стрела H15, отдельный стрела H18)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6027451 | Стрела нижний | 1 |
| 00A1 | 4334594 | Седло винта | 2 |
| 00A2 | 4195689 | Седло винта | 5 |
| 00A3 | 9735916 | Седло винта | 6 |
| 00A4 | 4208631 | Блок | 1 |
| 00A5 | 4456713 | Седло винта | 1 |
| 00A6 | 4224632 | Седло винта | 1 |
| 00A7 | 4272256 | Зажим WD. | 6 |
| 00A8 | 3116804 | Пластина | 1 |
| 00A9 | 3116805 | Пластина | 1 |
| 00B | 4067901 | Пылезащитное уплотнение | 2 |
| 00C | 4402460 | Втулка | 2 |
| 00D | 4443880 | Втулка | 2 |
| 00E | 4067720 | Ограничитель | 2 |
| 00F | 8119009 | Кронштейн | 1 |
| 00G | 9764238 | Седло винта | 1 |
| 03 | 4067901 | Пылезащитное уплотнение | 2 |
| 05 | 3088574 | Палец | 1 |
| 06 | 4067720 | Ограничитель | 2 |
| 07 | 3116809 | Палец | 2 |
| 08 | 4435126 | Стопорный палец | 4 |
| 09 | J950020 | Гайка | 8 |
| 10 | 4444755 | Упорная пластина 1.0mm | 2 |
| 11 | 4450013 | Упорная пластина 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
