Трубопроводы системы смазки (рукоять) — HITACHI ZX200-3

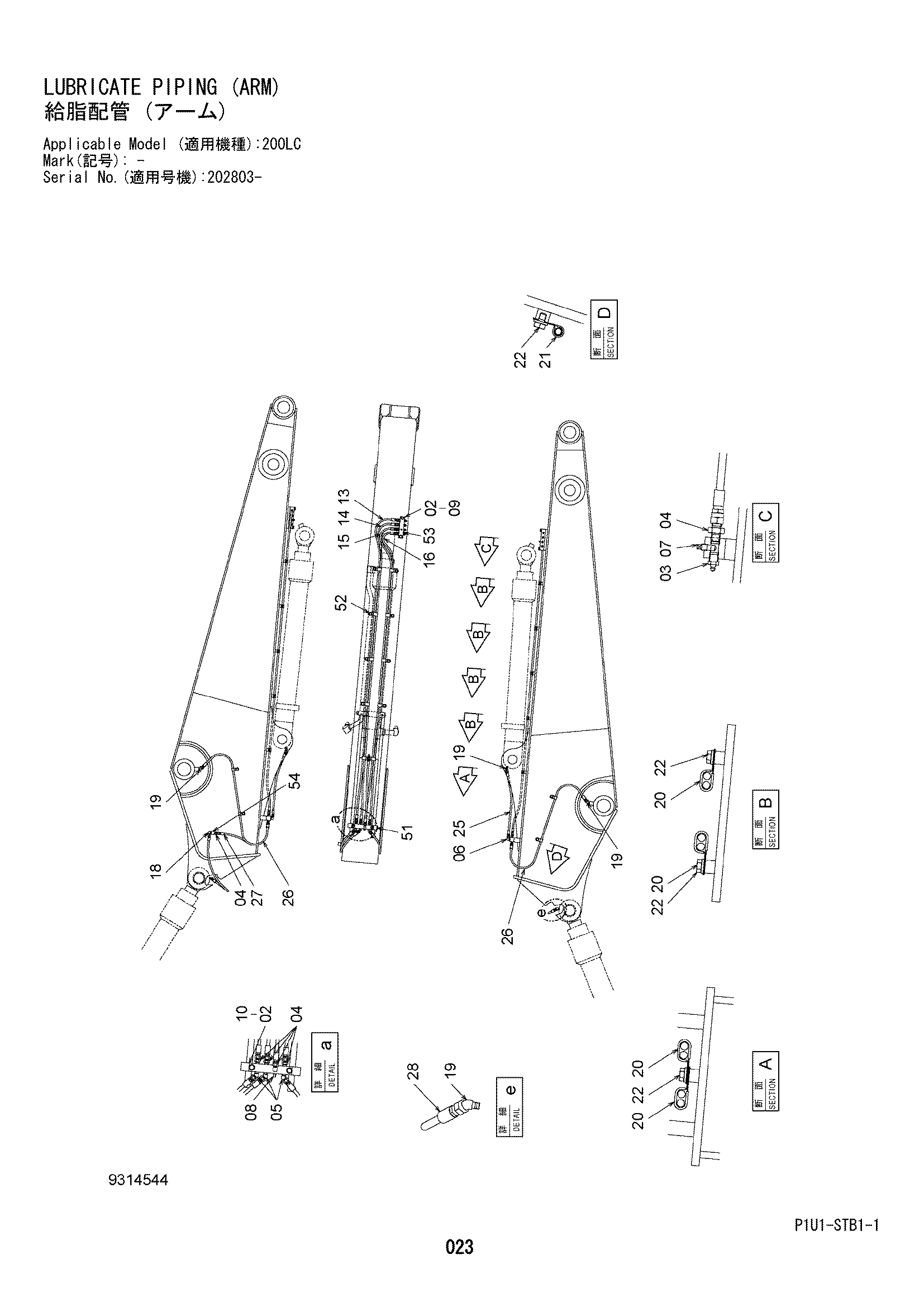

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4678049 | Блок | 2 |
| 09B | J222010 | Шайба | 1 |
| 10 | J271055 | Болт с шайбой | 2 |
| 10A | J901055 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 13 | 4486008 | Шланг | 1 |
| 14 | 4647864 | Шланг | 1 |
| 15 | 4461130 | Шланг | 1 |
| 16 | 4714460 | Шланг | 1 |
| 18 | 4154656 | Угловой штуцер | 1 |
| 19 | 4298745 | Угловой штуцер | 4 |
| 03 | J75482 | Пресс-маслёнка | 4 |
| 20 | 4190292 | Зажим | 10 |
| 21 | 4190275 | Зажим | 4 |
| 22 | J271016 | Болт с шайбой | 13 |
| 22A | J901016 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 25 | 4355252 | Шланг | 1 |
| 26 | 4608136 | Шланг | 2 |
| 27 | 4479913 | Шланг | 1 |
| 28 | 4620905 | Шланг | 1 |
| 51 | 9772422 | Кронштейн | 1 |
| 04 | 4154651 | Адаптер | 9 |
| 52 | 4609532 | Гайка WD. | 13 |
| 53 | 4678048 | Седло винта | 1 |
| 54 | 4207509 | Блок | 1 |
| 05 | 4154655 | Угловой штуцер | 3 |
| 06 | 4298746 | Угловой штуцер | 1 |
| 07 | 94-2021 | Пробка | 1 |
| 08 | 94-2022 | Пробка | 1 |
| 09 | J271045 | Болт с шайбой | 2 |
| 09A | J901045 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
