Трубопроводы системы смазки (рукоять) — HITACHI ZX200-3

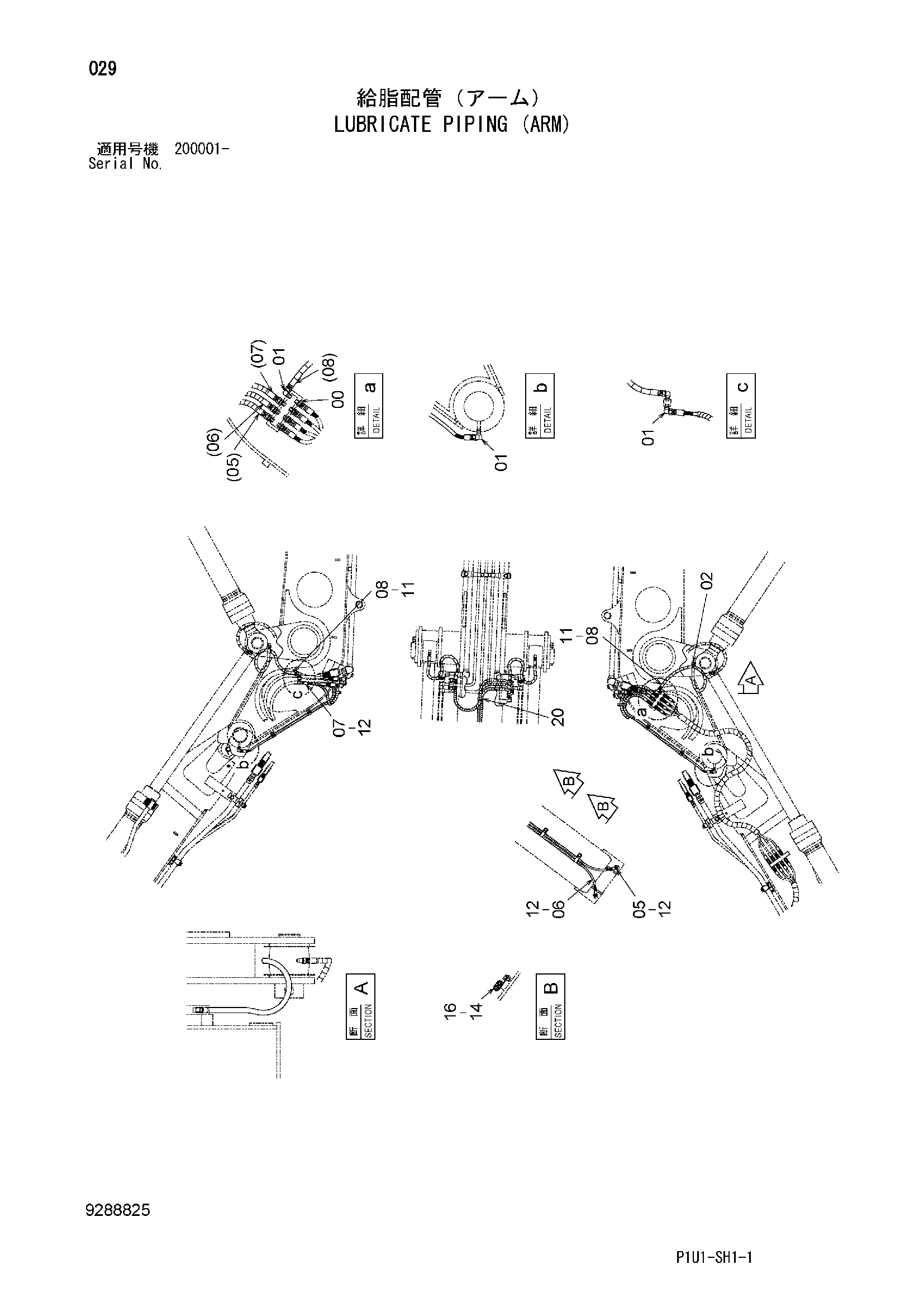

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154651 | Адаптер | 7 |
| 01 | 4154656 | Угловой штуцер | 5 |
| 02 | 4298746 | Угловой штуцер | 2 |
| 05 | 4608136 | Шланг | 1 |
| 06 | 4451090 | Шланг | 1 |
| 07 | 4487217 | Шланг | 1 |
| 08 | 4648475 | Шланг | 2 |
| 11 | 4674680 | Защитный кожух | 2 |
| 12 | 4482833 | Защитный кожух | 3 |
| 14 | 4190282 | Зажим | 2 |
| 16 | J271016 | Болт с шайбой | 2 |
| 16A | J901016 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 20 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
