Рукоять удерживающий клапан трубопроводы (нижний стрела)(тип отдельный стрела H15, отдельный стрела H18) — HITACHI ZX200-3

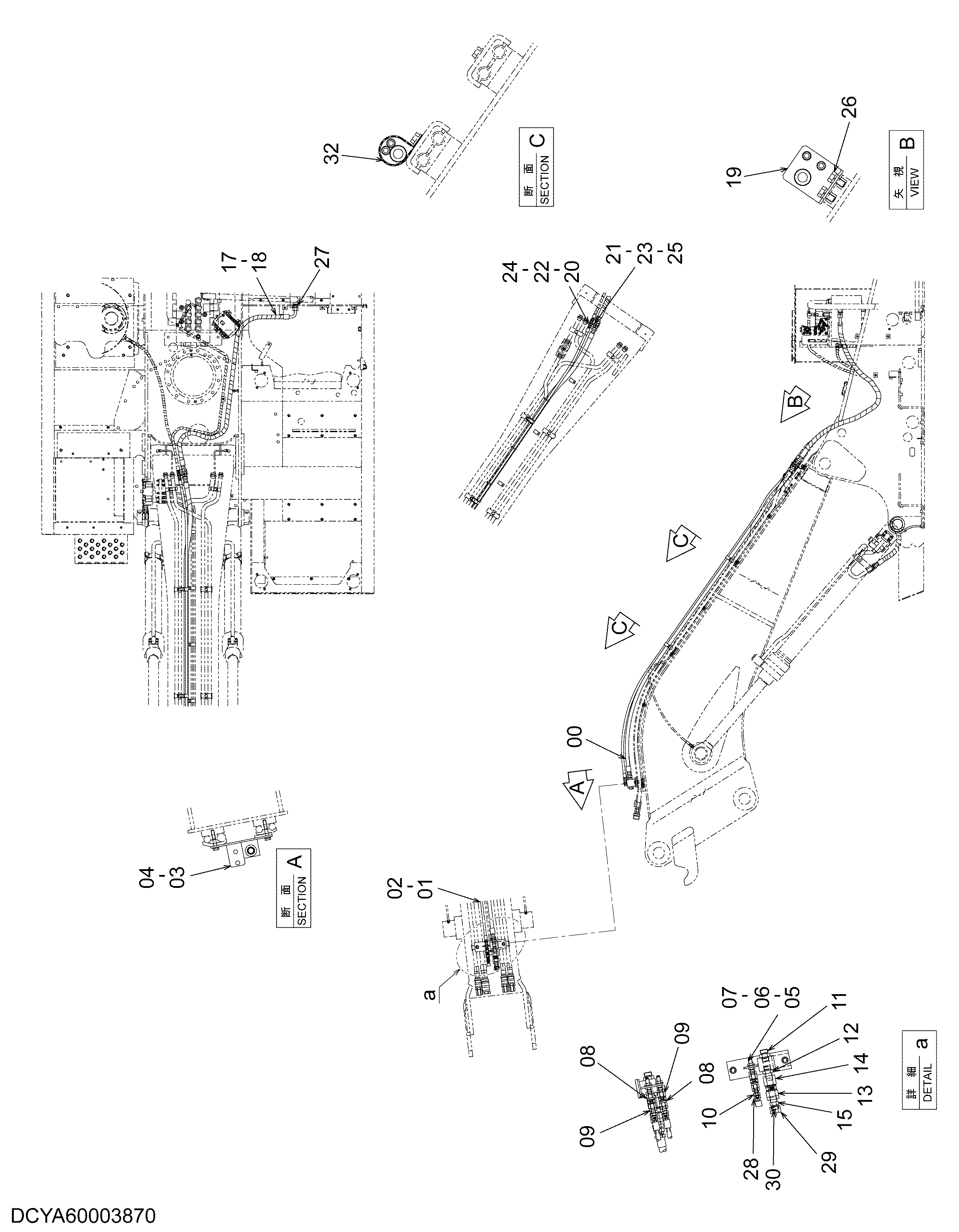

Заводская схема «Рукоять удерживающий клапан трубопроводы (нижний стрела)(тип отдельный стрела H15, отдельный стрела H18)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9306537 | Шланг в сборе | 1 |
| 00A | 4704441 | Шланг | 1 |
| 00B | 4446406 | Защитный кожух | 5 |
| 01 | 9306538 | Шланг в сборе | 1 |
| 01A | 4656535 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 5 |
| 02 | 9302249 | Шланг в сборе | 1 |
| 02A | 4704870 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 5 |
| 03 | 8119008 | Кронштейн | 1 |
| 04 | J271270 | Болт с шайбой | 2 |
| 04A | J901270 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4361209 | Адаптер | 2 |
| 06 | 4202531 | Гайка | 2 |
| 07 | A590116 | Плоская шайба | 2 |
| 08 | 4166236 | Самоуплотняющееся соединение | 2 |
| 09 | 4166109 | Самоуплотняющееся соединение | 2 |
| 10 | 4154652 | Адаптер | 2 |
| 11 | A853166 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4208243 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4606349 | Самоуплотняющееся соединение | 1 |
| 14 | 4266258 | Самоуплотняющееся соединение | 1 |
| 15 | 4208967 | Адаптер | 1 |
| 17 | 9279626 | Шланг в сборе | 1 |
| 17A | 4439114 | Шланг | 1 |
| 17B | 4327294 | Защитный кожух | 5 |
| 18 | 4187308 | Уплотнительное кольцо | 2 |
| 19 | 4672233 | Кронштейн | 1 |
| 20 | 4202532 | Адаптер | 2 |
| 21 | 4257877 | Адаптер | 1 |
| 22 | 4202531 | Гайка | 2 |
| 23 | 4257876 | Гайка | 1 |
| 24 | A590116 | Плоская шайба | 2 |
| 25 | A590930 | Пружинная шайба | 1 |
| 26 | J271030 | Болт с шайбой | 2 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | A853166 | Адаптер | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4223518 | Пробка унион | 2 |
| 29 | 4188136 | Гайка | 1 |
| 30 | 4189094 | Колпачок | 1 |
| 31 | 4055312 | Ленточный зажим | 7 |
| 32 | 4190291 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
