Подъём трубопроводы (пол) — HITACHI ZX200-3

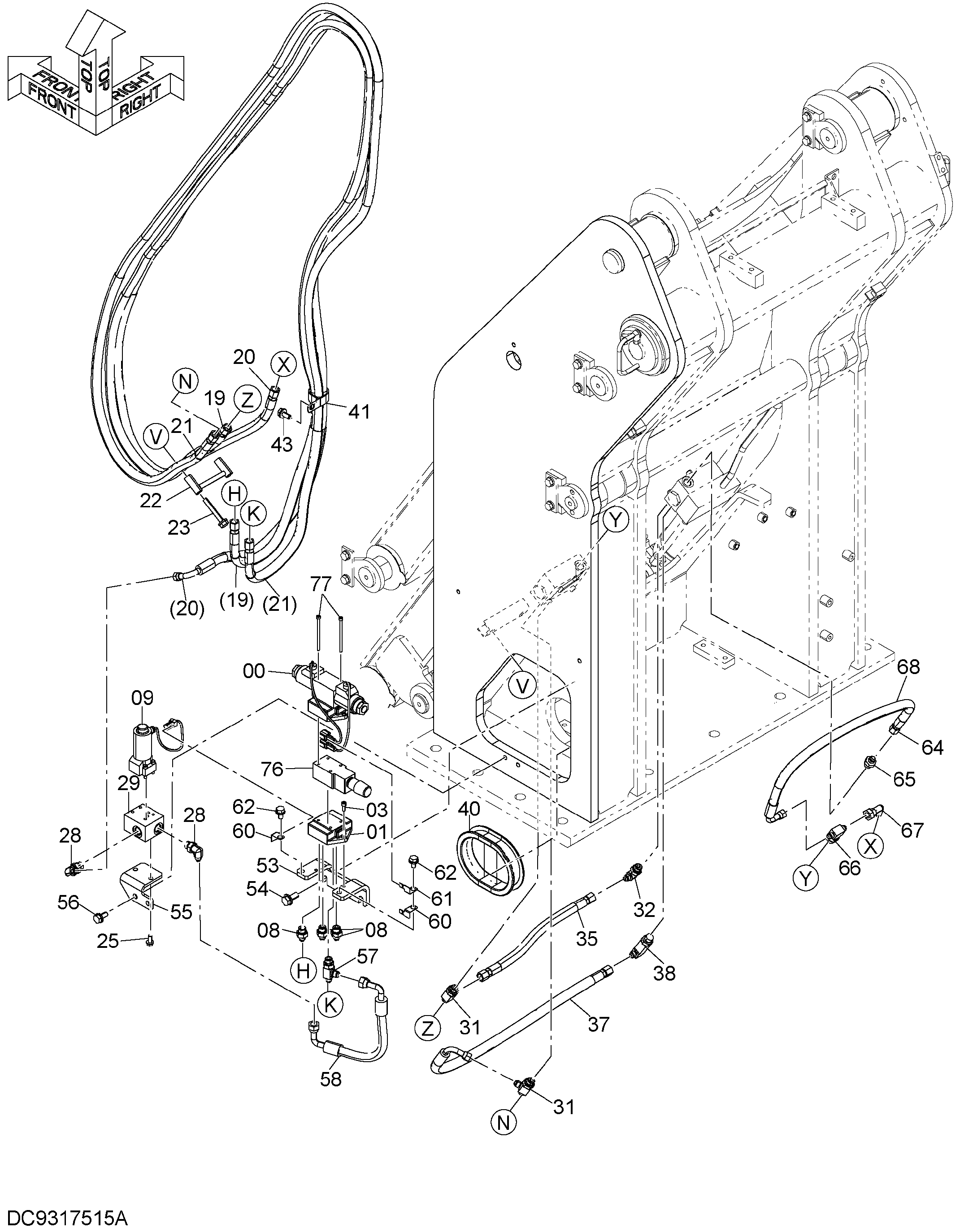

Заводская схема «Подъём трубопроводы (пол)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4350150 | Электромагнитный клапан | 1 |
| 01 | 4465103 | Пластина клапан | 1 |
| 03 | J780616 | Болт с внутренним шестигранником | 2 |
| 08 | A852133 | Адаптер | 3 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4486235 | Клапан | 1 |
| 19 | YA60000287 | Шланг в сборе | 1 |
| 19A | YA00000328 | Шланг | 1 |
| 19B | 4327293 | Трубка спирал | 5 |
| 20 | YA60000289 | Хосеассй | 1 |
| 20A | 4720717 | Шланг | 1 |
| 20B | 4327293 | Трубка спирал | 5 |
| 21 | YA60000288 | Шланг в сборе | 1 |
| 21A | 4718357 | Шланг | 1 |
| 21B | 4327293 | Трубка спирал | 5 |
| 22 | 9772887 | Направляющая | 1 |
| 23 | J271070 | Болт с шайбой | 2 |
| 23A | J901070 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | J260820 | Болт с шайбой | 2 |
| 25A | J900820 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 28 | A852333 | Угловой штуцер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 2059273 | Блок | 1 |
| 31 | A852433 | Тройник | 2 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852333 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | YA60000655 | В сборе шланг | 1 |
| 35A | 4718388 | Шланг | 1 |
| 35B | 4327293 | Трубка спирал | 5 |
| 37 | 9322039 | Шланг в сборе | 1 |
| 37A | 4722978 | Шланг | 1 |
| 37B | 4327293 | Трубка спирал | 1 |
| 38 | 4277650 | Угловой штуцер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4272436 | Резиновая втулка | 1 |
| 41 | 4190291 | Зажим | 1 |
| 43 | J271025 | Болт с шайбой | 1 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 53 | YA00018385 | Кронштейн | 1 |
| 54 | J271225 | Болт с шайбой | 2 |
| 54A | J901225 | Болт | 1 |
| 54B | J222012 | Шайба | 1 |
| 55 | 4722141 | Кронштейн | 1 |
| 56 | J271025 | Болт с шайбой | 2 |
| 56A | J901025 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 57 | A852433 | Тройник | 1 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 4724364 | Шланг | 1 |
| 60 | 4257159 | Кронштейн | 2 |
| 61 | 4683654 | Кронштейн | 1 |
| 62 | J271020 | Болт с шайбой | 2 |
| 62A | J901020 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 64 | 4315335 | Шланг | 1 |
| 65 | A852133 | Адаптер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | A852533 | Тройник | 1 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4239976 | Унион S | 1 |
| 68 | 4327293 | Трубка спирал | 2 |
| 76 | YA00014739 | Предохранительный клапан | 1 |
| 77 | M340590 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
