Пилотные гидролинии (2-1)(левый педаль) — HITACHI ZX200-3

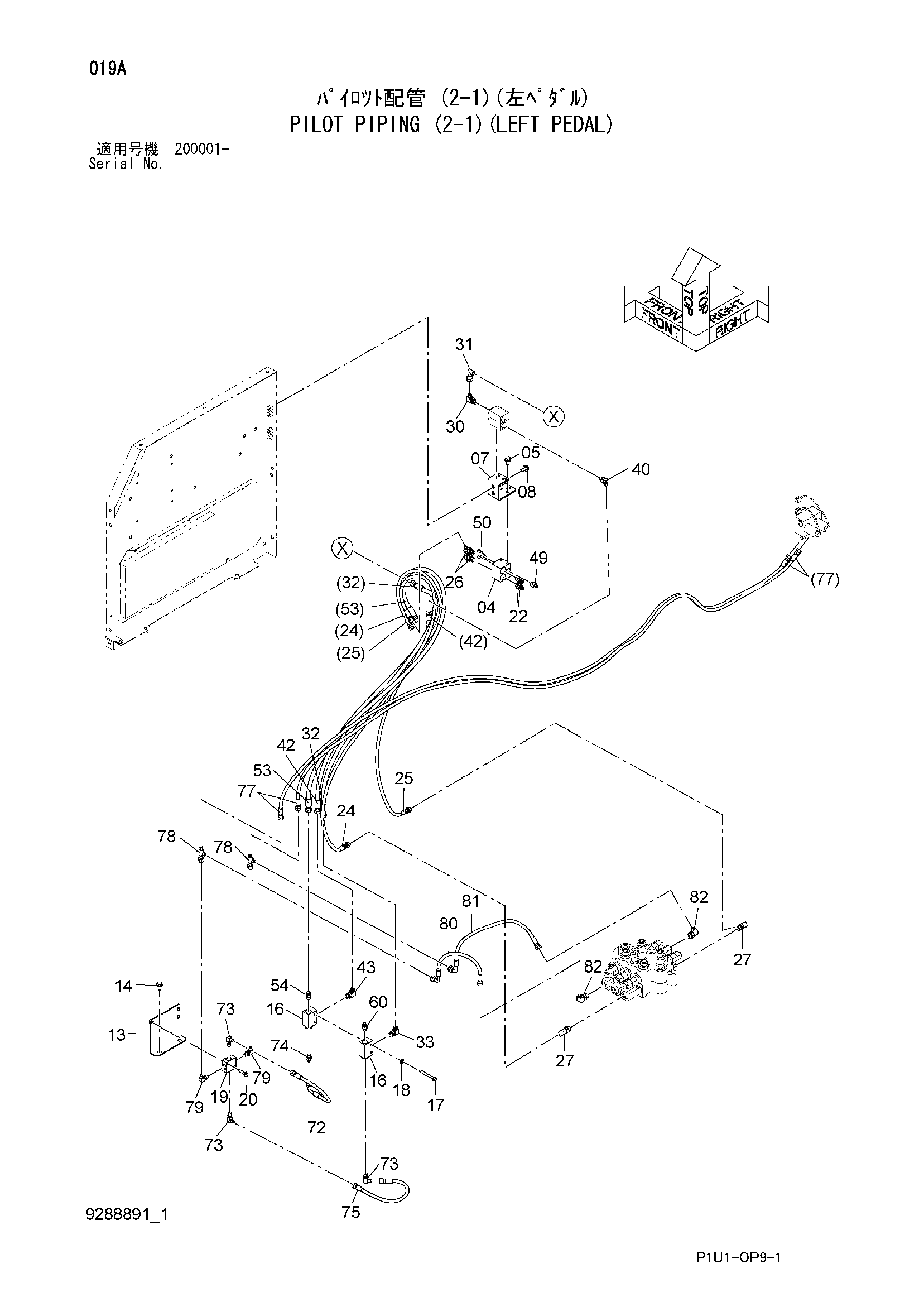

Заводская схема «Пилотные гидролинии (2-1)(левый педаль)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4330230 | Челночный клапан | 1 |
| 05 | J260816 | Болт с шайбой | 2 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | 8102803 | Кронштейн | 1 |
| 08 | J271030 | Болт с шайбой | 2 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 13 | 8113667 | Кронштейн | 1 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4203447 | Челночный клапан | 2 |
| 17 | J900880 | Болт | 2 |
| 18 | A590108 | Плоская шайба | 2 |
| 19 | 4411001 | Челночный клапан | 1 |
| 20 | J260840 | Болт с шайбой | 2 |
| 20A | J900840 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 22 | A852132 | Адаптер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4668308 | Шланг | 1 |
| 25 | 4449973 | Шланг | 1 |
| 26 | A852232 | Угловой штуцер | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852332 | Угловой штуцер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | A852323 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4239976 | Унион S | 1 |
| 32 | 4656395 | Шланг | 1 |
| 33 | A852323 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 40 | A852223 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4218435 | Шланг | 1 |
| 43 | A852323 | Угловой штуцер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 49 | A852122 | Адаптер | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | A852223 | Угловой штуцер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4659829 | Шланг | 1 |
| 54 | A852123 | Адаптер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 60 | A852122 | Адаптер | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 72 | 4355423 | Шланг | 1 |
| 73 | A852322 | Угловой штуцер | 3 |
| 73A | 957366 | Уплотнительное кольцо | 1 |
| 74 | A852122 | Адаптер | 1 |
| 74A | 957366 | Уплотнительное кольцо | 1 |
| 75 | 4437282 | Шланг | 1 |
| 77 | 4658384 | Шланг | 2 |
| 78 | 4252786 | Тройник | 2 |
| 79 | A852322 | Угловой штуцер | 2 |
| 79A | 957366 | Уплотнительное кольцо | 1 |
| 80 | 4313240 | Шланг | 1 |
| 81 | 4635378 | Шланг | 1 |
| 82 | A852332 | Угловой штуцер | 2 |
| 82A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
