Крышка (7)(дустпрооф специальное исполнение.) — HITACHI ZX200-3

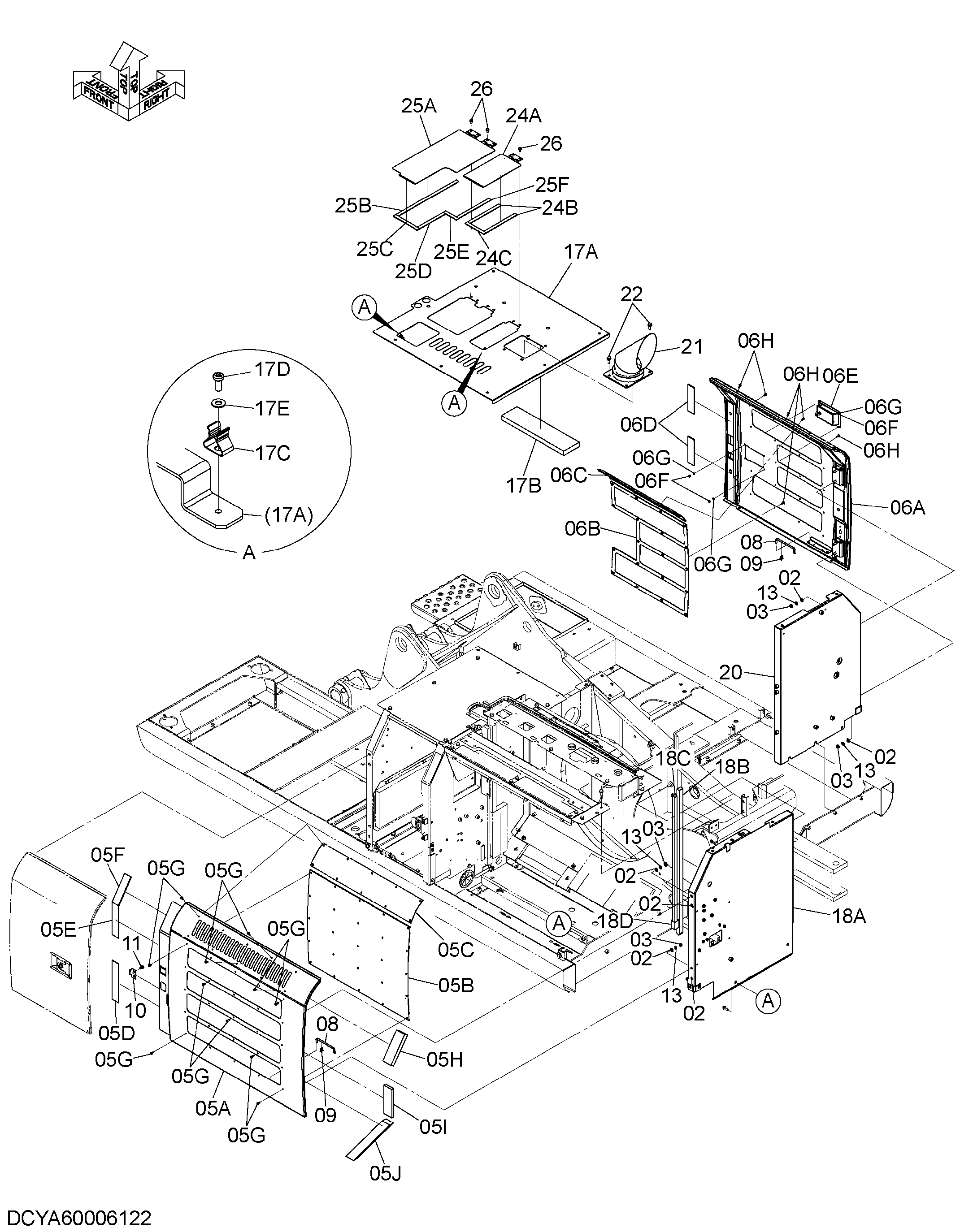

Заводская схема «Крышка (7)(дустпрооф специальное исполнение.)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A590110 | Плоская шайба | 8 |
| 03 | J950010 | Гайка | 8 |
| 05 | YA60004517 | Дверь | 1 |
| 05A | 6025088 | Дверь | 1 |
| 05B | 8107141 | Провод | 1 |
| 05C | 8107172 | Провод | 1 |
| 05D | 4654107 | Резиновая прокладка | 1 |
| 05E | 4654108 | Резиновая прокладка | 1 |
| 05F | 4654109 | Резиновая прокладка | 1 |
| 05G | J650616 | Винт | 35 |
| 05H | YA00006779 | Резиновая прокладка | 1 |
| 05I | YA00006787 | Резиновая прокладка | 1 |
| 05J | YA00006788 | Резиновая прокладка | 1 |
| 06 | 9270321 | Дверь | 1 |
| 06A | 6025103 | Дверь | 1 |
| 06B | 8107234 | Провод | 1 |
| 06C | 8107237 | Провод | 1 |
| 06D | 4654109 | Резиновая прокладка | 2 |
| 06E | 4652498 | Блокировка (левый) | 1 |
| 06F | M500605 | Гайка | 4 |
| 06G | A590106 | Плоская шайба | 4 |
| 06H | J650616 | Винт | 27 |
| 08 | 4639112 | Стойка | 2 |
| 09 | 4647195 | Держатель | 2 |
| 10 | 4642167 | Ограничитель | 1 |
| 11 | J260816 | Болт с шайбой | 2 |
| 11A | J900816 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 13 | A590910 | Пружинная шайба | 8 |
| 17 | YA60004583 | Крышка | 1 |
| 17A | YA40004271 | Крышка | 1 |
| 17B | 4652169 | Резиновая прокладка | 1 |
| 17C | 4330276 | Держатель | 2 |
| 17D | M430410 | Винт | 2 |
| 17E | A590104 | Плоская шайба | 2 |
| 18 | 8116676 | Крышка | 1 |
| 18A | 6027046 | Крышка | 1 |
| 18B | 4639287 | Резиновая прокладка | 1 |
| 18C | 4696071 | Резиновая прокладка | 1 |
| 18D | 4415014 | Резиновая прокладка | 1 |
| 20 | 6027049 | Крышка | 1 |
| 21 | YA40004272 | Выпускная труба | 1 |
| 22 | J271030 | Болт с шайбой | 4 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | YA60004720 | Крышка | 1 |
| 24A | 8101510 | Крышка | 1 |
| 24B | YA00007024 | Резиновая прокладка | 2 |
| 24C | YA00007025 | Резиновая прокладка | 1 |
| 25 | YA60001207 | Крышка | 1 |
| 25A | 8122063 | Крышка | 1 |
| 25B | YA00006981 | Резиновая прокладка | 1 |
| 25C | YA00006982 | Резиновая прокладка | 1 |
| 25D | YA00006983 | Резиновая прокладка | 1 |
| 25E | YA00006984 | Резиновая прокладка | 1 |
| 25F | YA00006985 | Резиновая прокладка | 1 |
| 26 | J260816 | Болт с шайбой | 6 |
| 26A | J900816 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
