Гидромолот, гидроножницы трубопроводы (моноблочный стрела)[EU] — HITACHI ZX200-3
Заводская схема «Гидромолот, гидроножницы трубопроводы (моноблочный стрела)[EU]» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

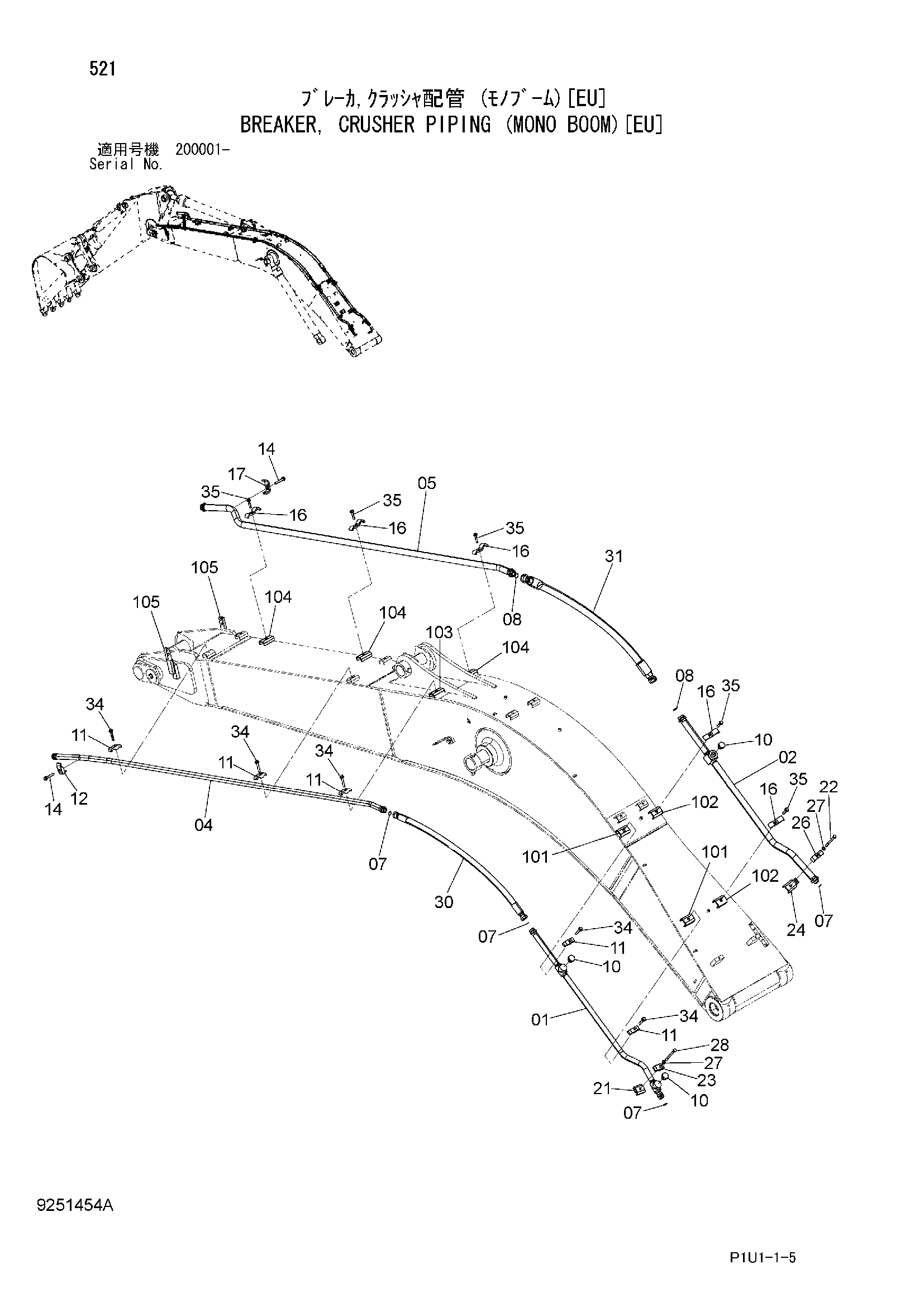

![Схема Гидромолот, гидроножницы трубопроводы (моноблочный стрела)[EU] HITACHI ZX200-3](/catalog-drawings/f7/f7d76065-b11e-4f61-91a2-0a87e1c61d48.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8101300 | Трубка | 1 |
| 02 | 8101302 | Трубка | 1 |
| 04 | 8082052 | Трубка | 1 |
| 05 | 8089788 | Трубка | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 08 | 4187329 | Уплотнительное кольцо | 2 |
| 10 | A885008 | Пробка | 3 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4153488 | Хомут трубки | 5 |
| 12 | 4190127 | Хомут трубки | 1 |
| 14 | J271280 | Болт с шайбой | 2 |
| 14A | J901280 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4280387 | Хомут | 5 |
| 17 | 4053698 | Хомут трубки | 1 |
| 21 | 9764772 | Кронштейн | 1 |
| 22 | J901208 | Болт | 1 |
| 23 | 4190127 | Хомут трубки | 1 |
| 24 | 9765086 | Кронштейн | 1 |
| 26 | 4053698 | Хомут трубки | 1 |
| 27 | A590112 | Плоская шайба | 2 |
| 28 | J901210 | Болт | 1 |
| 30 | 4649213 | Шланг | 1 |
| 31 | 4640918 | Шланг | 1 |
| 34 | J271275 | Болт с шайбой | 5 |
| 34A | J901275 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | J271260 | Болт с шайбой | 5 |
| 35A | J901260 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 101 | 9765653 | Седло винта | 2 |
| 102 | 9765682 | Седло винта | 2 |
| 103 | 9765301 | Седло винта | 1 |
| 104 | 9764929 | Седло винта | 3 |
| 105 | 9765303 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
