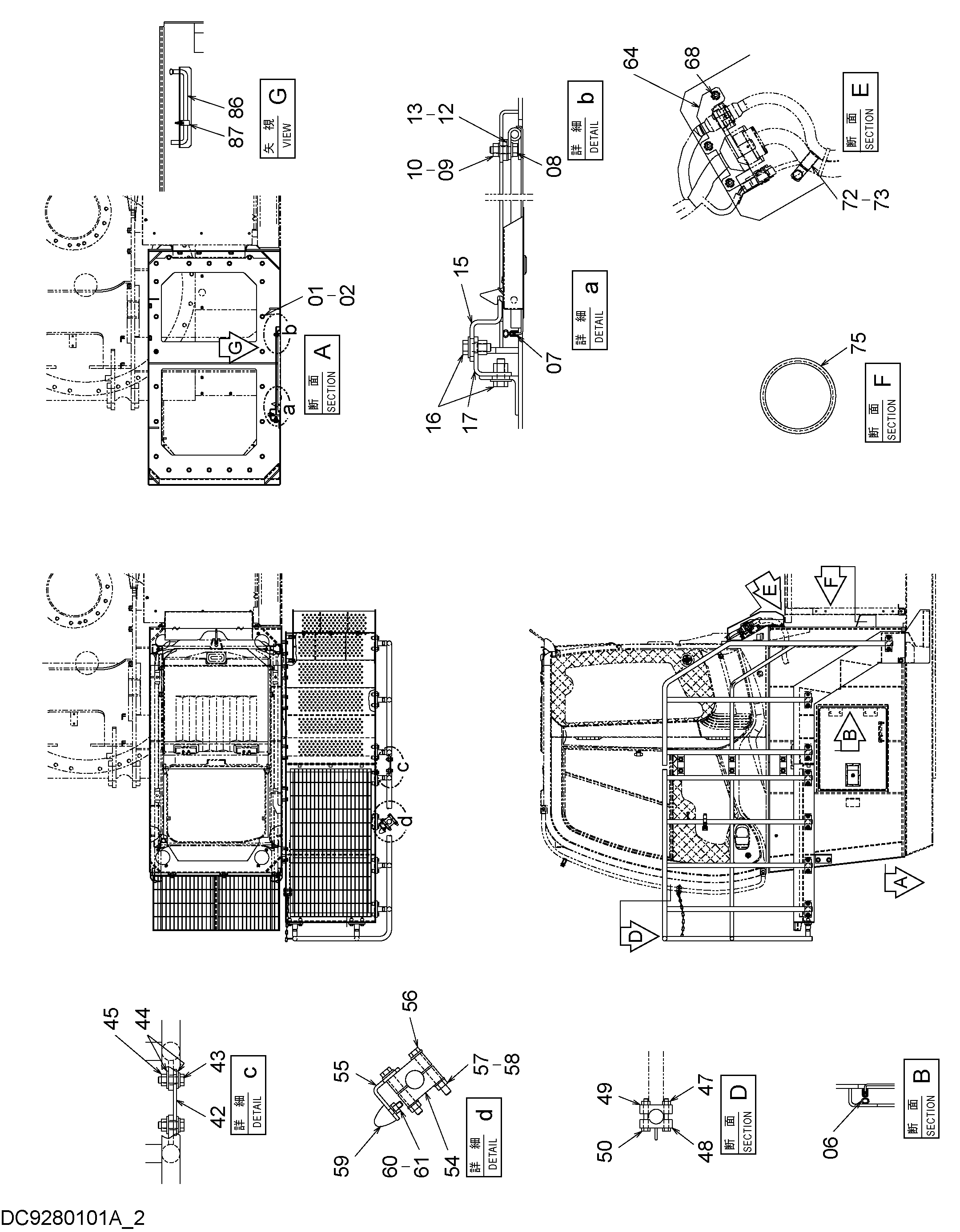

Хигх-моунт кабина боковой ступень (1.0m)(2) — HITACHI ZX200-3
Заводская схема «Хигх-моунт кабина боковой ступень (1.0m)(2)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J921235 | Болт | 24 |
| 02 | 4249324 | Шайба | 24 |
| 06 | 4465722 | Уплотнительная окантовка | 2 |
| 07 | 4465725 | Уплотнительная окантовка | 1 |
| 08 | J271035 | Болт с шайбой | 4 |
| 08A | J901035 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J950010 | Гайка | 4 |
| 10 | A590110 | Плоская шайба | 4 |
| 12 | 4454317 | Регулировочная шайба | 2 |
| 13 | 4454316 | Регулировочная шайба | 2 |
| 15 | 4351140 | Ограничитель | 1 |
| 16 | J281235 | Болт с шайбой | 4 |
| 16A | J901235 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 17 | 9758955 | Кронштейн | 1 |
| 42 | 4672232 | Пластина | 3 |
| 43 | J271240 | Болт с шайбой | 6 |
| 43A | J901240 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 44 | 449490 | Плоская шайба | 12 |
| 45 | J950012 | Гайка | 6 |
| 47 | 4030364 | U-образная гайка | 2 |
| 48 | 9727860 | Хомут | 1 |
| 49 | 4203394 | Хомут | 1 |
| 50 | J900855 | Болт | 2 |
| 54 | 4334363 | Хомут трубки | 2 |
| 55 | 4465422 | Кронштейн | 1 |
| 56 | J271295 | Болт с шайбой | 2 |
| 56A | J901295 | Болт | 1 |
| 56B | J222012 | Шайба | 1 |
| 57 | A590112 | Плоская шайба | 2 |
| 58 | M660012 | U-образная гайка | 2 |
| 59 | 4204586 | Ограничитель | 1 |
| 60 | A590910 | Пружинная шайба | 1 |
| 61 | J950010 | Гайка | 1 |
| 64 | 8108535 | Кронштейн | 1 |
| 68 | J260816 | Болт с шайбой | 3 |
| 68A | J900816 | Болт | 1 |
| 68B | A590108 | Плоская шайба | 1 |
| 72 | 4190264 | Зажим | 1 |
| 73 | J271020 | Болт с шайбой | 1 |
| 73A | J901020 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
| 75 | 4667027 | Резиновая втулка | 1 |
| 86 | 4639112 | Стойка | 1 |
| 87 | 4647195 | Держатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
