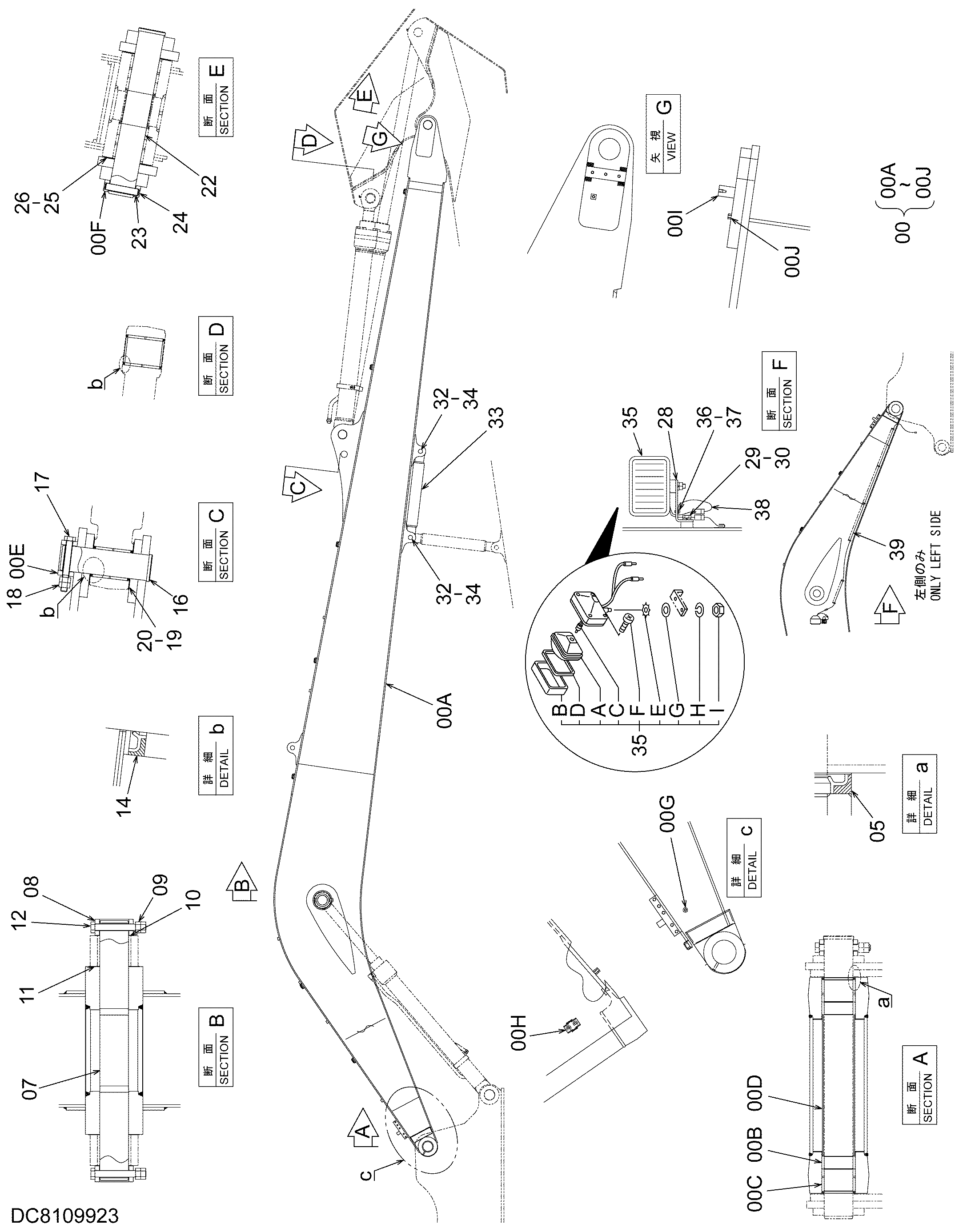

Стрела (H18型) — HITACHI ZX200-3

Заводская схема «Стрела (H18型)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00A	5011432	Стрела	1
00B	4355875	Втулка	2
00C	4363246	Втулка	2
00D	4364940	Проставка	1
00E	4067719	Ограничитель	1
00F	4200897	Ограничитель	1
00G	4353447	Седло винта	1
00H	9764238	Седло винта	1
00I	4460479	Седло винта	1
00J	4330449	Седло винта	1
05	4067901	Пылезащитное уплотнение	2
07	3088574	Палец	1
08	4067720	Ограничитель	2
09	J950020	Гайка	4
10	4444755	Упорная пластина	2
11	4450013	Упорная пластина	2
12	4435126	Стопорный палец	2
14	4067902	Пылезащитное уплотнение	4
16	3038443	Палец	1
17	J932011	Болт	1
18	J951020	Гайка	2
19	4366691	Упорная пластина	2
20	4367409	Упорная пластина	2
22	3039284	Палец	1
23	4109669	Палец	1
24	4098712	Кольцо	1
25	4361179	Упорная пластина	2
26	4361604	Упорная пластина	1
28	4224631	Кронштейн	1
29	J901425	Болт	1
30	A590914	Пружинная шайба	1
32	4287251	Палец	2
33	9738224	Стойка	1
34	A766063	Шплинт	2
35	4326800	Фара	1
35A	4326801	Ленс блок	1
35B	4326802	Рама	1
35C	4285648	Лампа	1
35D	4326803	Прокладка	1
35E	4307026	Шайба	1
35F	4307027	Винт	4
35G	A590114	Плоская шайба	1
35H	A590914	Пружинная шайба	1
35I	J852014	NUE	1
36	M430613	Винт	1
37	A590906	Пружинная шайба	1
38	4254604	Жгут проводов	1
39	4261621	Жгут проводов	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
