Гидролинии рабочего оборудования (2)(тип H18) — HITACHI ZX200-3

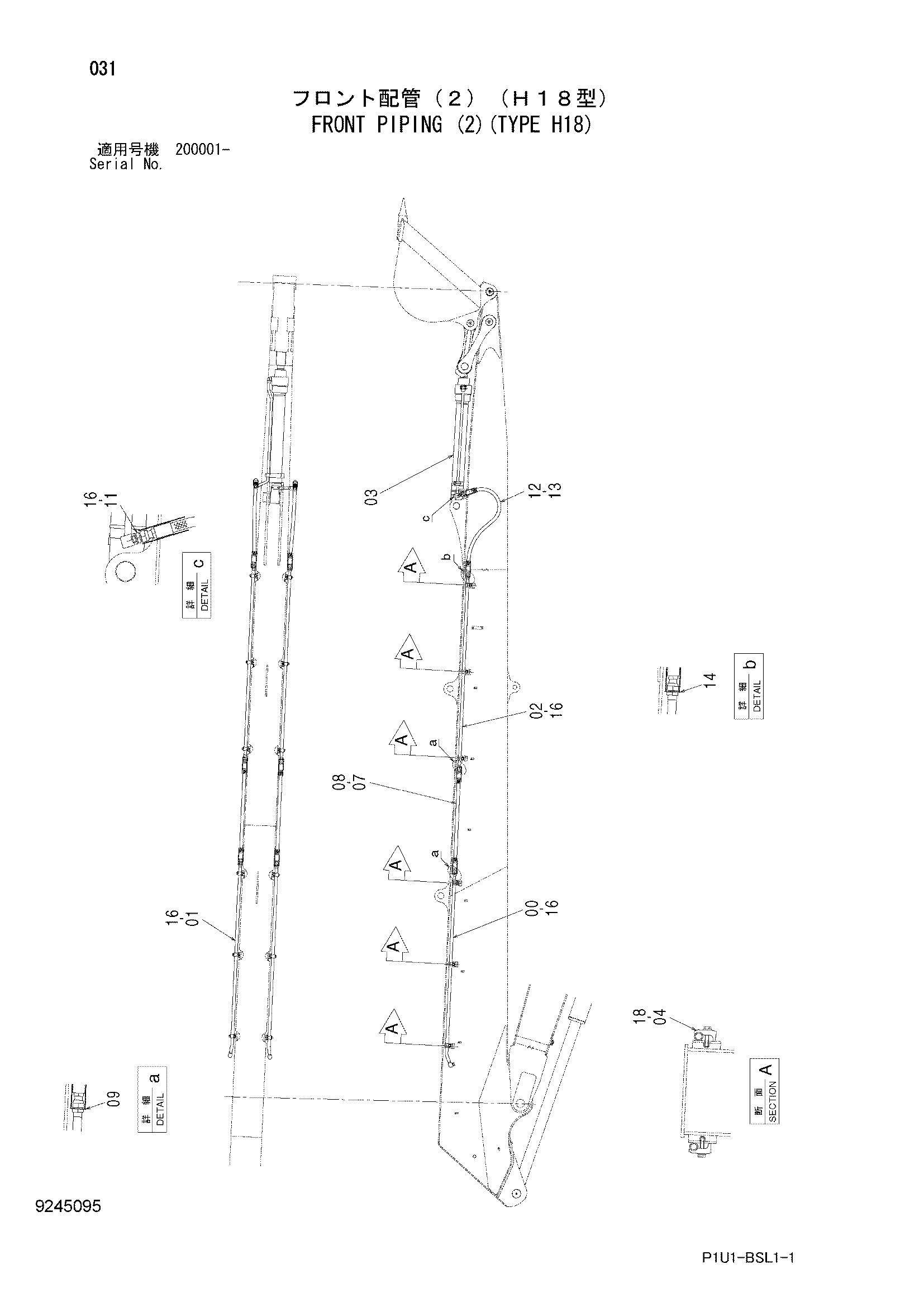

Заводская схема «Гидролинии рабочего оборудования (2)(тип H18)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8098537 | Трубка | 1 |
| 01 | 8098538 | Трубка | 1 |
| 02 | 9763532 | Трубка | 2 |
| 03 | 9156726 | Гидроцилиндр ковша | 1 |
| 03A | 4379259 | Гидроцилиндр ковша | 1 |
| 03B | 4365448 | Втулка | 2 |
| 03C | 4365897 | Втулка | 2 |
| 04 | 4190126 | Хомут трубки | 12 |
| 07 | 4250079 | Шланг | 2 |
| 08 | 4053612 | Защита шланга | 2 |
| 09 | 4203220 | Шайба | 4 |
| 11 | 4197530 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4250889 | Шланг | 2 |
| 13 | 4053610 | Защита шланга | 2 |
| 14 | 4203220 | Шайба | 2 |
| 16 | 4187308 | Уплотнительное кольцо | 10 |
| 18 | J271260 | Болт с шайбой | 12 |
| 18A | J901260 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
