Поворотный резец — HITACHI ZX200-3

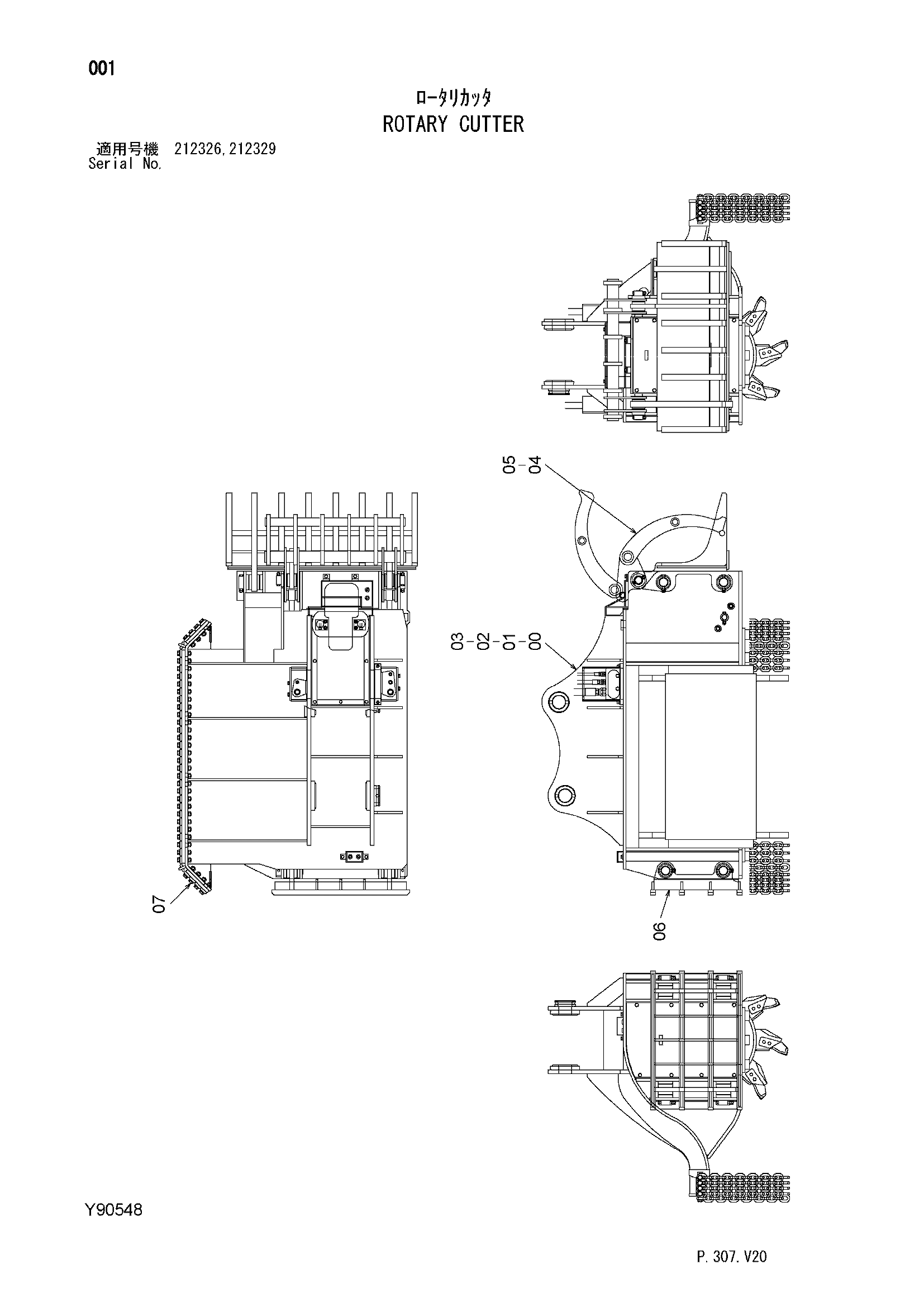

Заводская схема «Поворотный резец» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y90549	Рама в сборе	1
01	Y90550	Блок привод в сборе	1
02	Y90312	Трубопроводы системы смазки	1
03	Y90551	Гидромотор трубопроводы	1
04	Y90303	Раке грейфер в сборе	1
05	Y90552	Граппуле трубопроводы	1
06	Y90308	Бумпер в сборе	1
07	Y90553	Защита цепь в сборе	1

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
