Крышка (5)(дустпрооф специальное исполнение.) — HITACHI ZX200-3

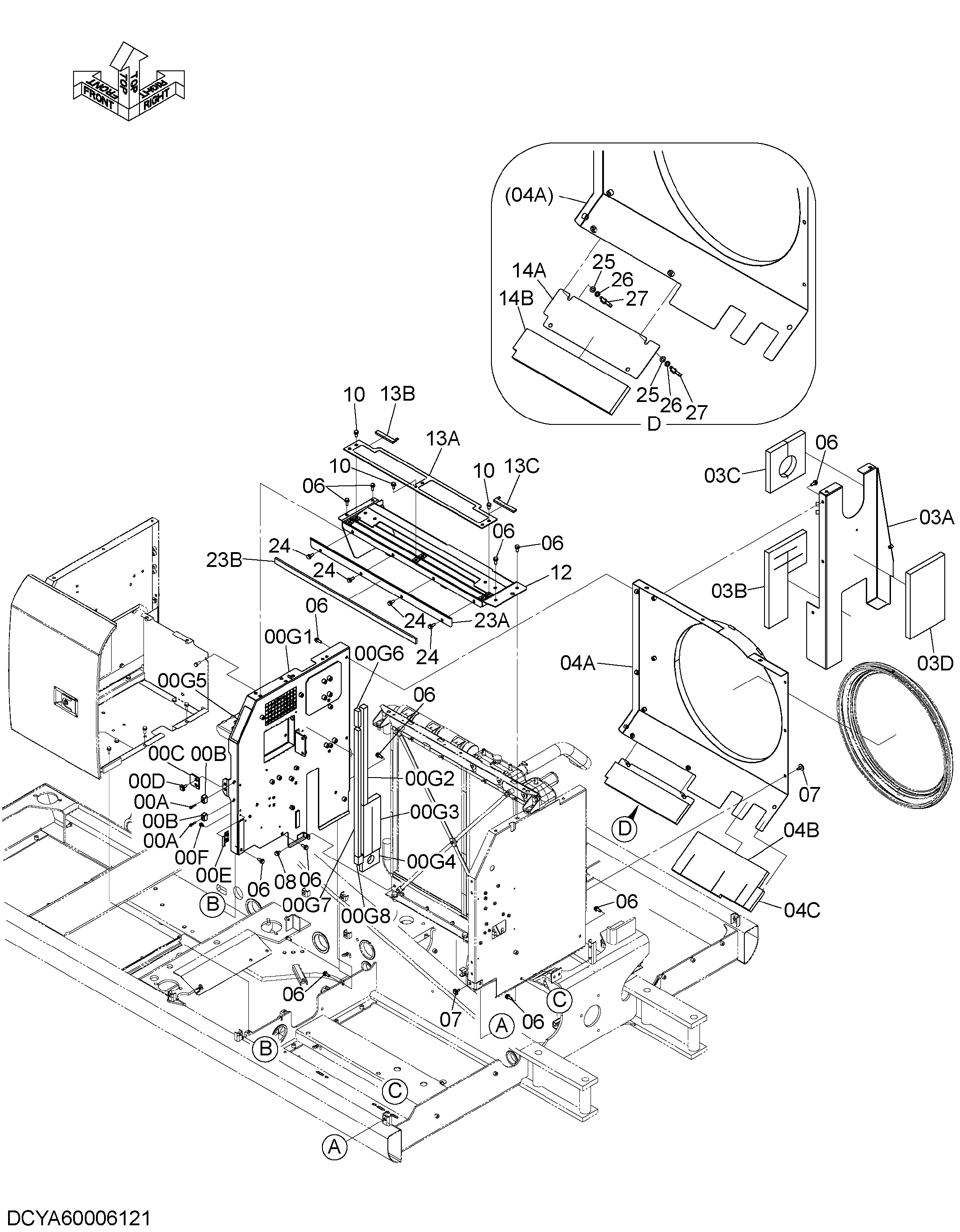

Заводская схема «Крышка (5)(дустпрооф специальное исполнение.)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9252214 | Крышка | 1 |
| 00A | J260635 | Болт с шайбой | 4 |
| 00AA | J900635 | Болт | 1 |
| 00AB | A590106 | Плоская шайба | 1 |
| 00B | 4652573 | Ограничитель | 2 |
| 00C | 4638905 | Ограничитель | 1 |
| 00D | J281030 | Болт с шайбой | 2 |
| 00DA | J901030 | Болт | 1 |
| 00DB | 4486055 | Шайба | 1 |
| 00E | 9765335 | Ограничитель | 1 |
| 00F | J260816 | Болт с шайбой | 2 |
| 00FA | J900816 | Болт | 1 |
| 00FB | A590108 | Плоская шайба | 1 |
| 00G | 8115774 | Крышка | 1 |
| 00G1 | 6026850 | Крышка | 1 |
| 00G2 | 4627987 | Резиновая прокладка | 1 |
| 00G3 | 4639286 | Резиновая прокладка | 1 |
| 00G4 | 4655282 | Резиновая прокладка | 1 |
| 00G5 | 4654109 | Резиновая прокладка | 1 |
| 00G6 | 4688627 | Резиновая прокладка | 1 |
| 00G7 | 4415014 | Резиновая прокладка | 1 |
| 00G8 | 4696072 | Резиновая прокладка | 1 |
| 03 | 8100379 | Крышка | 1 |
| 03A | 7048765 | Крышка | 1 |
| 03B | 4627474 | Резиновая прокладка | 1 |
| 03C | 4639285 | Резиновая прокладка | 1 |
| 03D | 4661185 | Резиновая прокладка | 1 |
| 04 | 8102306 | Крышка | 1 |
| 04A | 6023667 | Крышка | 1 |
| 04B | 4640540 | Резиновая прокладка | 1 |
| 04C | 4451610 | Резиновая прокладка | 1 |
| 06 | J271030 | Болт с шайбой | 16 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J281030 | Болт с шайбой | 4 |
| 07A | J901030 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 08 | J271020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | J271025 | Болт с шайбой | 6 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | YA40004250 | Крышка | 1 |
| 13 | YA60005295 | Провод | 1 |
| 13A | YA40004249 | Провод | 1 |
| 13B | YA00007843 | Резиновая прокладка | 1 |
| 13C | YA00007844 | Резиновая прокладка | 1 |
| 14 | YA60010456 | Крышка | 1 |
| 14A | YA40009268 | Крышка | 1 |
| 14B | 4640579 | Резиновая прокладка | 1 |
| 23 | YA60004516 | Пластина | 1 |
| 23A | YA00006765 | Пластина | 1 |
| 23B | YA00006766 | Резиновая прокладка | 1 |
| 24 | J271030 | Болт с шайбой | 4 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | A590110 | Плоская шайба | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 27 | M361030 | Болт винг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
