Инструмент короб крышка — HITACHI ZX200-3

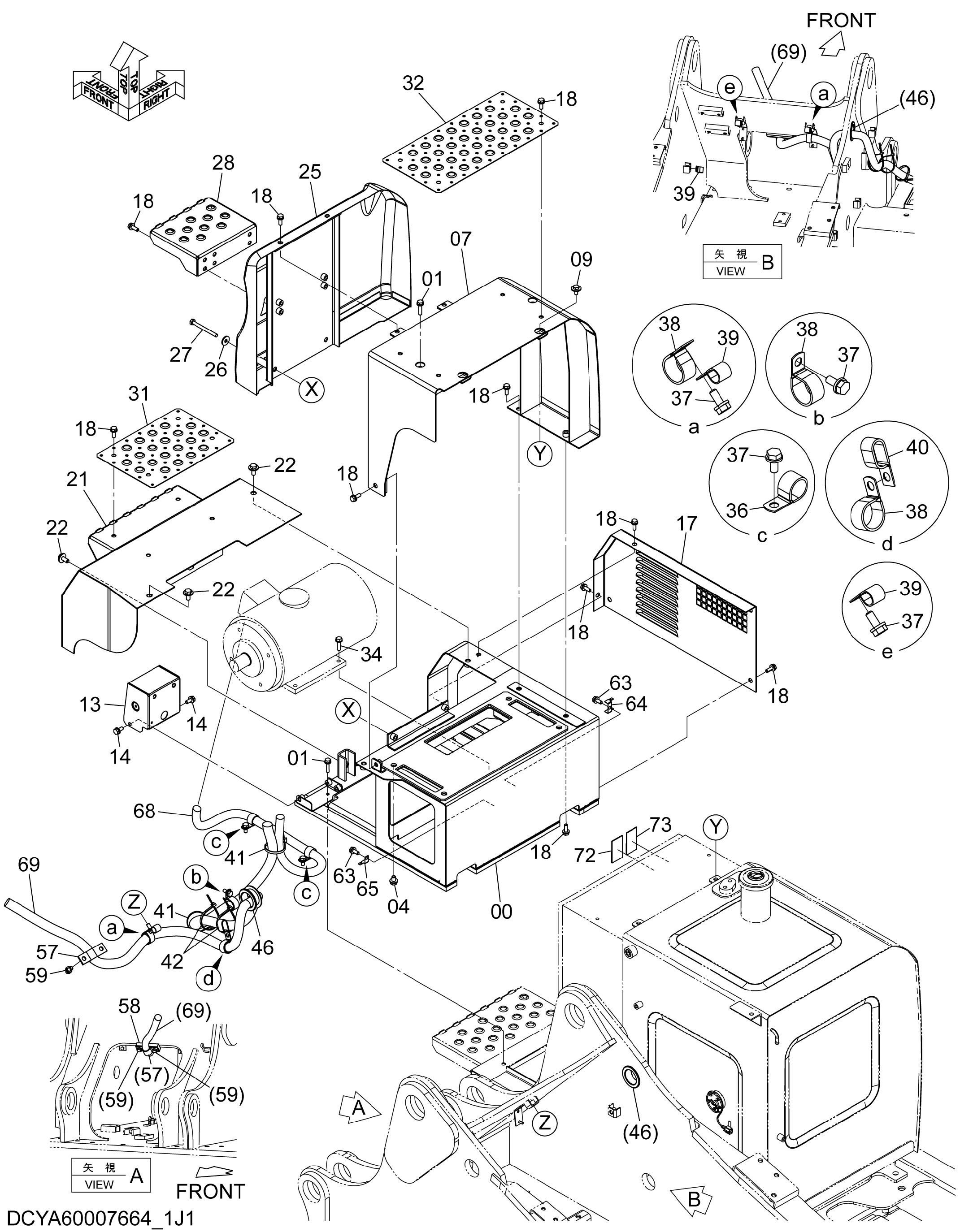

Заводская схема «Инструмент короб крышка» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40002989 | Крышка | 1 |
| 01 | J271045 | Болт с шайбой | 7 |
| 01A | J901045 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | J271220 | Болт с шайбой | 4 |
| 04A | J901220 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 07 | YA40002986 | Крышка | 1 |
| 09 | J281025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 13 | 8100886 | Крышка | 1 |
| 14 | J271025 | Болт с шайбой | 3 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 17 | YA00001939 | Крышка | 1 |
| 18 | J271030 | Болт с шайбой | 22 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | YA40007035 | Крышка | 1 |
| 22 | J281230 | Болт с шайбой | 4 |
| 22A | J901230 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 25 | YA40002987 | Крышка | 1 |
| 26 | J217083 | Шайба | 2 |
| 27 | J901002 | Болт | 2 |
| 28 | YA40005888 | Ступень | 1 |
| 31 | YA00001940 | Крышка | 1 |
| 32 | 3109435 | Крышка | 1 |
| 34 | J271040 | Болт с шайбой | 4 |
| 34A | J901040 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4192035 | Зажим | 2 |
| 37 | J271025 | Болт с шайбой | 5 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 4190264 | Зажим | 3 |
| 39 | 4190274 | Зажим | 3 |
| 40 | 4190282 | Зажим | 1 |
| 41 | 4323613 | Ленточный зажим | 5 |
| 42 | 4121859 | Ленточный зажим | 5 |
| 46 | 4338858 | Резиновая втулка | 1 |
| 57 | 4668451 | Хомут трубки | 1 |
| 58 | 4198013 | Седло винта | 1 |
| 59 | 4665514 | Болт с шайбой | 2 |
| 63 | J271025 | Болт с шайбой | 2 |
| 63A | J901025 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 64 | 4602634 | Кронштейн | 1 |
| 65 | 4257159 | Кронштейн | 1 |
| 68 | 4474067 | Трубка | 1 |
| 69 | 4483430 | Трубка | 1 |
| 72 | 3088518 | Предупреждающая табличка | 1 |
| 73 | 4433075 | Предупреждающая табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
